Sharp PN-B401 [49/51] N контакты выходного разъема displayport
![Sharp PN-B401 [49/51] N контакты выходного разъема displayport](/views2/1388680/page49/bg31.png)
49
P
n

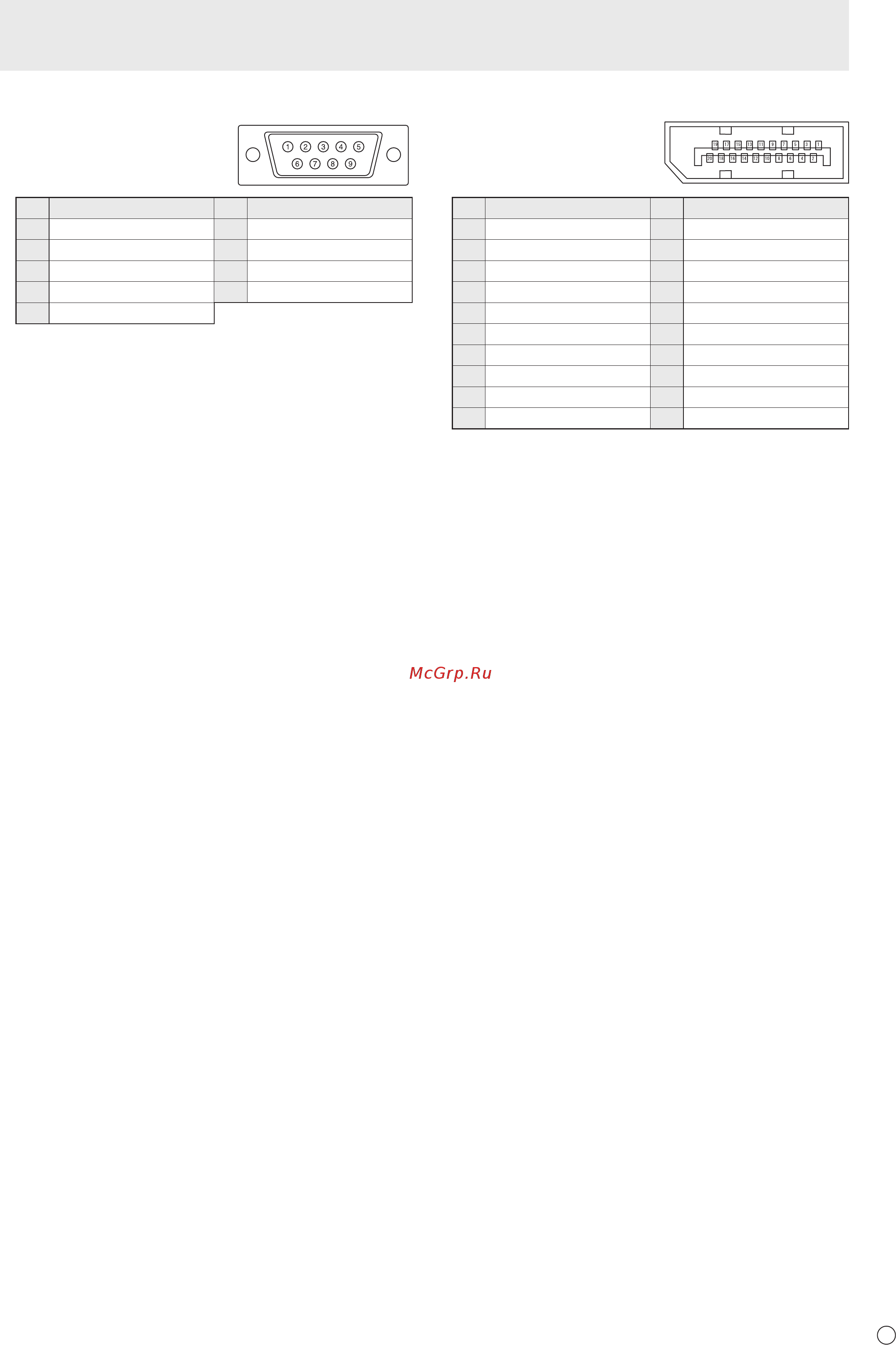

Контакты выходного разъема RS-232C
(D-sub 9 контактов)
Номер
Функция
Номер
Функция
1 Н.З. 6 Н.З.
2 Принятые данные 7 Н.З.
3 Переданные данные 8 Н.З.
4 Н.З. 9 Н.З.
5 ЗАЗЕМЛ
n
Контакты выходного разъема DisplayPort
(DisplayPort 20 контактов)
Номер
Функция
Номер
Функция
1 MainLane 0+ 11 ЗАЗЕМЛ
2 ЗАЗЕМЛ 12 MainLane 3-
3 MainLane 0- 13 ЗАЗЕМЛ
4 MainLane 1+ 14 ЗАЗЕМЛ
5 ЗАЗЕМЛ 15 Aux +
6 MainLane 1- 16 ЗАЗЕМЛ
7 MainLane 2+ 17 Aux -
8 ЗАЗЕМЛ 18
Обнаружение горячего подключения
9 MainLane 2- 19 ЗАЗЕМЛ
10 MainLane 3+ 20 3,3 В
Спецификации
