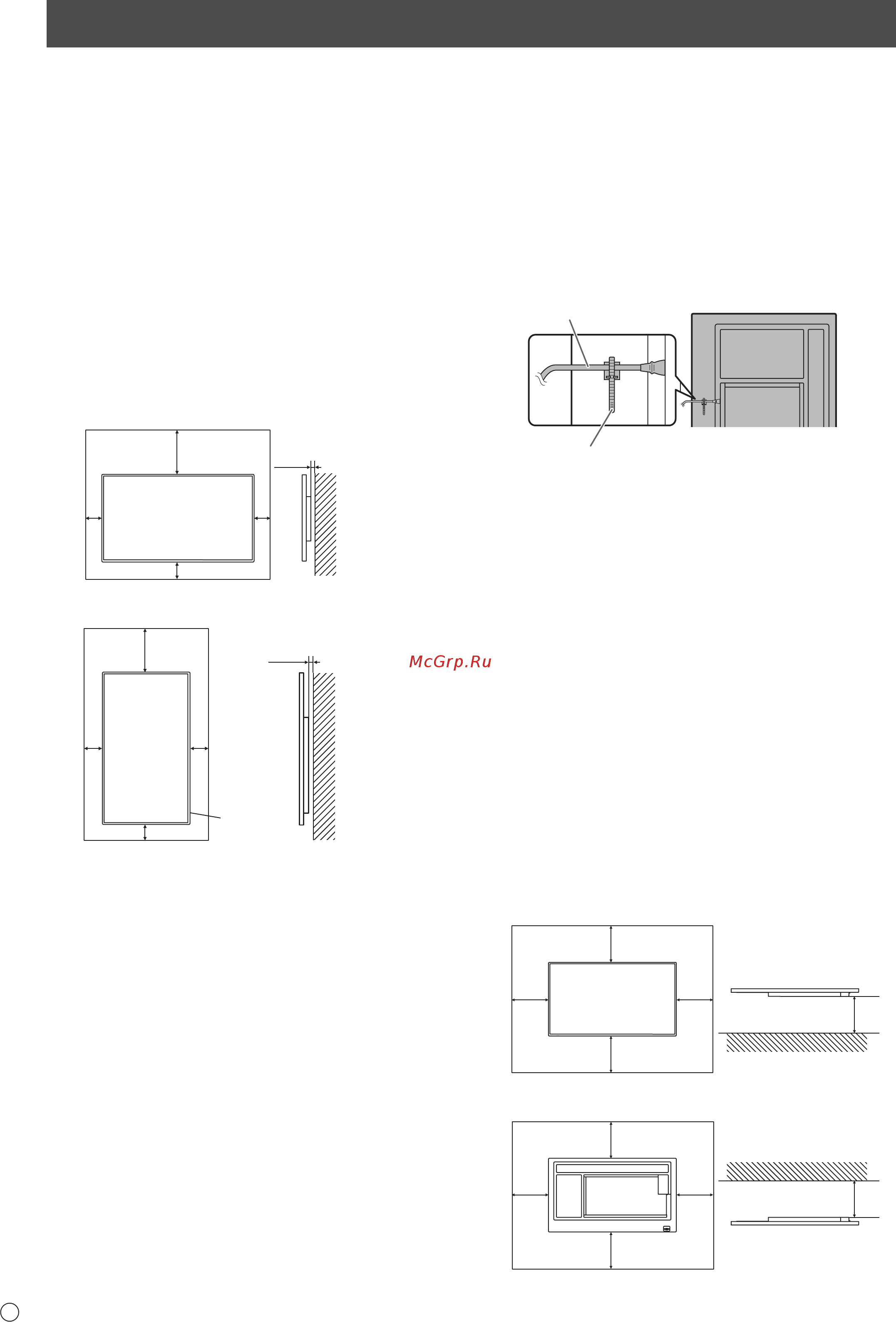

4
D
•
Dieses Produkt ist nicht für den Gebrauch im Freien gedacht.
• Ein Montagewinkel, der den VESA-Spezikationen
entspricht, ist erforderlich.
• Da der Monitor sehr schwer ist, sollten Sie Ihren Händler
vor dem Befestigen, Abmontieren oder Transportieren des
Monitors um Rat fragen.
•
Für die Wandbefestigung des Monitors sind Spezialkenntnisse
erforderlich. Diese Arbeit darf daher nur von einem
autorisierten SHARP-Händler durchgeführt werden. Führen
Sie diese Arbeit niemals selbst durch. Unser Unternehmen
übernimmt keine Verantwortung für Unfälle oder Verletzungen,
die sich durch eine falsche Befestigung oder einen falschen
Umgang mit dem Gerät ergeben.
• Verwenden Sie den Monitor mit der Vorderseite senkrecht
zu einer ebenen Fläche. Nötigenfalls können Sie den
Monitor um bis zu 20 Grad nach oben oder unten neigen.
• Dieser Monitor sollte bei einer Umgebungstemperatur
zwischen 0°C und 40°C verwendet werden. Rund um den
Monitor muss genügend Freiraum sein, damit die Wärme
aus dem Geräteinneren gut entweichen kann.
Monitor in horizontaler Ausrichtung
Einheit: mm
Einheit: mm
Monitor in vertikaler Ausrichtung
200
50
50
50
7
7
50
200
50 50
Betriebs-LED
•
Wenn es aus irgendeinem Grund schwierig ist, ausreichend
Platz frei zu lassen, etwa weil der Monitor in ein Gehäuse
eingebaut wird, wenn mehrere Einheiten nebeneinander
installiert werden sollen, oder wenn die Umgebungstemperatur
außerhalb des zulässigen Bereichs von 0°C bis 40°C liegen
könnte, so müssen Sie ein Gebläse installieren oder andere
Maßnahmen ergreifen, um die Umgebungstemperatur
innerhalb des vorgeschriebenen Bereichs zu halten.
• Sorgen Sie dafür, dass bei der Installation von zwei
oder mehr Monitoreinheiten nebeneinander rundherum
mindestens 5 mm Platz zur Verfügung stehen, damit die
angrenzende Einheit oder Struktur keinem Druck aufgrund
von thermischer Ausdehnung ausgesetzt werden kann.
• Die Temperaturbedingungen können sich ändern, wenn der
Monitor zusammen mit von SHARP empfohlenem Zubehör
verwendet wird. Überprüfen Sie in diesem Fall bitte die für
das Zubehör empfohlenen Temperaturbedingungen.
• Alle Belüftungsöffnungen müssen stets frei bleiben. Wenn
die Temperatur innerhalb des Monitors ansteigt, kann dies
zu Fehlfunktionen führen.
• Stellen Sie den Monitor nicht auf ein anderes Gerät, das
Wärme erzeugt.
• Beachten Sie für die Installation des Monitors in vertikaler
Ausrichtung die folgenden Punkte. Werden die folgenden
Punkte nicht beachtet, kann dies zu Fehlfunktionen führen.
- Installieren Sie den Monitor so, dass sich die Betriebs-
LED an der rechten Seite bendet.
- Stellen Sie PORTRAIT/LANDSCAPE INSTALL
<HOCH-/QUERFORMAT INST.> im Menü MONITOR
auf PORTRAIT <HOCHFORMAT>. (Siehe
BEDIENUNGSANLEITUNG.)
- Das Netzkabel (im Lieferumfang enthalten) muss mit
dem mitgelieferten Kabelbinder (Aufklebetyp) befestigt
werden. Beim Festklemmen des Netzkabels darf auf die
Netzkabelbinder keine Zugkraft ausgeübt werden. Das
Netzkabel darf nicht zu stark gebogen werden.
Netzkabel
Kabelbinder
Befestigung des Monitors in ach liegender Position auf
einer Oberäche
• Wenn dieser Monitor ach auf einer Fläche liegt (wenn der
Monitor mehr als 20 Grad von der Senkrechten nach oben
oder unten geneigt wird, in Bezug zur waagrechten Fläche),
wenden Sie sich an einen autorisierten SHARP-Händler, da
spezielle Montagebedingungen beachtet werden müssen.
Halten Sie diese Montagebedingungen ein. Nichteinhaltung
kann zu Fehlfunktionen führen.
-
Dieser Monitor kann um bis zu 90 Grad nach oben oder
unten geneigt werden.
-
Stellen Sie HORIZONTAL INSTALLATION <LIEGENDE
INSTALLATION> im Menü MONITOR auf FACE UP
<NACH OBEN> oder FACE DOWN <NACH UNTEN>.
(Siehe BEDIENUNGSANLEITUNG.)
-
Verwenden Sie diesen Monitor bei einer
Umgebungstemperatur zwischen 0°C und 30°C.
Sorgen Sie für 200 mm oder mehr Abstand zwischen dem
Monitor und der Decke oder anderen Montageächen und
umliegenden Objekten, um einen Wärmestau im Inneren zu
vermeiden.
Wenn es schwierig ist, ausreichend Platz freizulassen,
oder wenn die Umgebungstemperatur außerhalb des
zulässigen Bereichs
von
0°C
bis
30°C liegen könnte,
so müssen Sie ein Gebläse installieren oder andere
Maßnahmen ergreifen, um die Umgebungstemperatur
innerhalb des vorgeschriebenen Bereichs zu halten.
Für den Monitor in flach liegender Position auf
einer Oberfläche (Vorderseite nach unten)
Für den Monitor in flach liegender Position auf
einer Oberfläche (Vorderseite nach oben)
Einheit: mm
Einheit: mm
200
200
200
200
200200
200
200
200200
-
Das LCD-Panel keinem harten Druck oder Stößen aussetzen.
