6
D
Anschlüsse
Vorsicht
• Schalten Sie unbedingt den Hauptnetzschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder
abziehen. Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen möchten.
• Verwechseln Sie beim Anschließen nicht die Signaleingänge mit den Signalausgänge. Dies könnte zu Fehlfunktionen und
anderen Problemen führen.
TIPPS
• Stellen Sie die Audioeingangsbuchse für die einzelnen Eingangsmodi in AUDIO SELECT <AUDIO AUSWAHL> im Menü
SETUP <KONFIG.> ein. Die Einstellungen bei der Auslieferung sind nachstehend gezeigt.
Eingangsmodus
Audioeingangsanschluss (Werkseinstellung)
DisplayPort DisplayPort-Eingangsanschluss
HDMI1 HDMI1-Eingangsanschluss
HDMI2 HDMI2-Eingangsanschluss
D-SUB[RGB],
D-SUB[COMPONENT]
<D-SUB[KOMPONENTE]>
Audio Eingangsanschluss
• Das Einstellungsprogramm für SHARP Content Distributor kann über den Information Display Downloader heruntergeladen
werden.
Installieren Sie Information Display Downloader.
• Wenn der Information Display Downloader installiert wurde, können Sie die neusten Versionen der Software prüfen und
downloaden.
• Für die Installation und Verwendung der Software wird auf die jeweilige Bedienungsanleitung verwiesen.
• Die Begriffe HDMI und HDMI High-Denition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene
Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
• DisplayPort ist ein geschütztes Warenzeichen von Video Electronics Standards Assocation.
• Adobe, Acrobat, und Acrobat Reader sind entweder geschützte Warenzeichen oder Warenzeichen von Adobe Systems
Incorporated in den USA und/oder in anderen Ländern.
• Google und Android sind Warenzeichen oder geschützte Warenzeichen von Google LLC.
• VESA ist entweder ein geschütztes Warenzeichen oder ein Warenzeichen von Video Electronics Standards Association in
den USA und/oder in anderen Ländern.
• Alle andere Markenprodukt und Produktnamen sind Warenzeichen oder geschützte Warenzeichen der betreffenden
Urheberrechtinhaber.

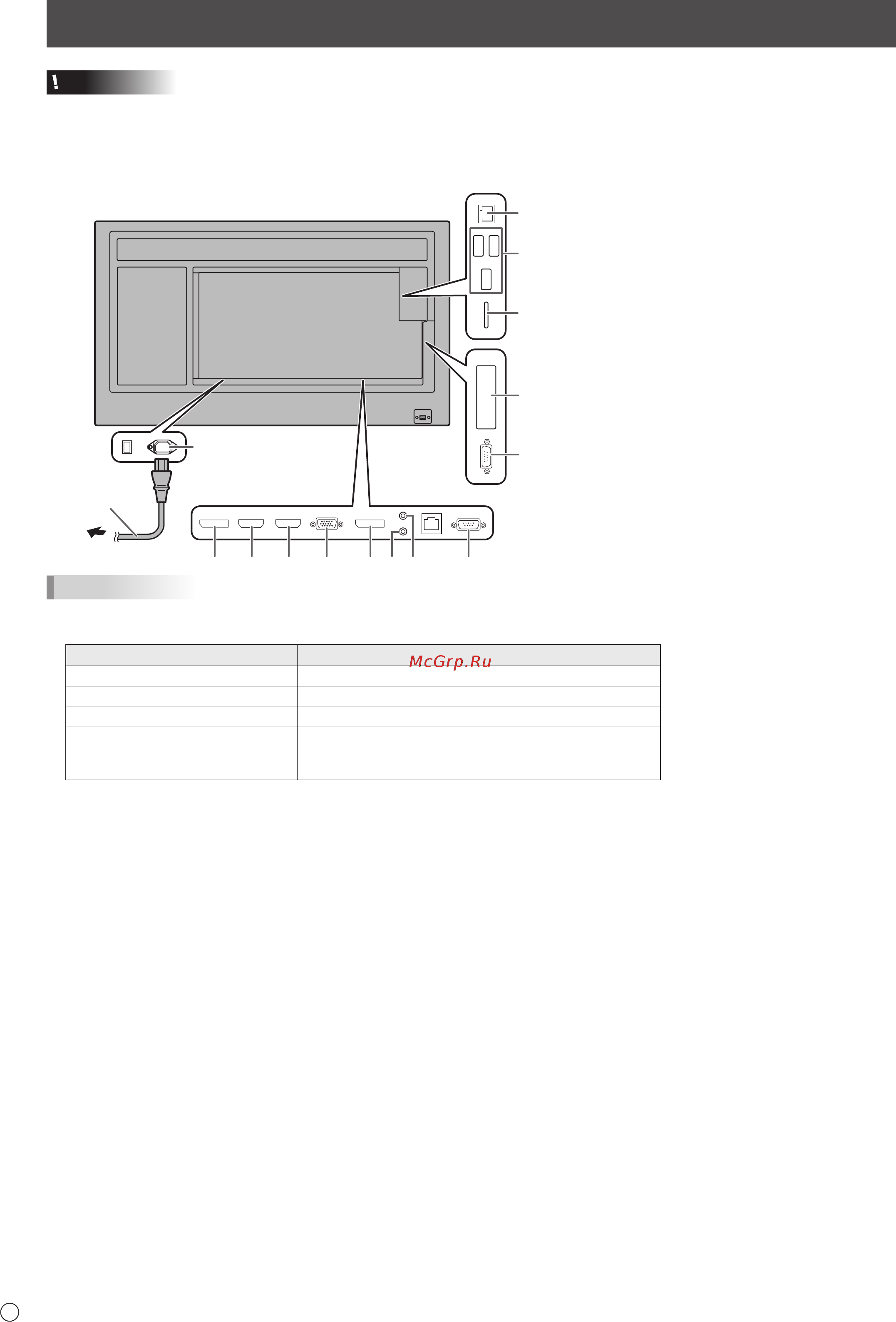

1. Netzkabelbuchse
2. DisplayPort-Ausgangsanschluss
3. HDMI1-Eingangsanschluss
4. HDMI2-Eingangsanschluss
5. D-Sub-Eingangsanschluss
6. DisplayPort-Eingangsanschluss
7. Audio Eingangsanschluss
8. Audio-Ausgangsanschluss
9. RS-232C-Eingangsanschluss
10. LAN-Anschluss
11. USB Buchse
12. SD-Kartenschlitz
13. Erweiterungssteckplatz
14. RS-232C-Ausgangsanschluss
10
11
12
13
14
2345 6789
Zur Steckdose
1
Netzkabel
(im Lieferumfang
enthalten)
