Элементы управления и разъемы
n

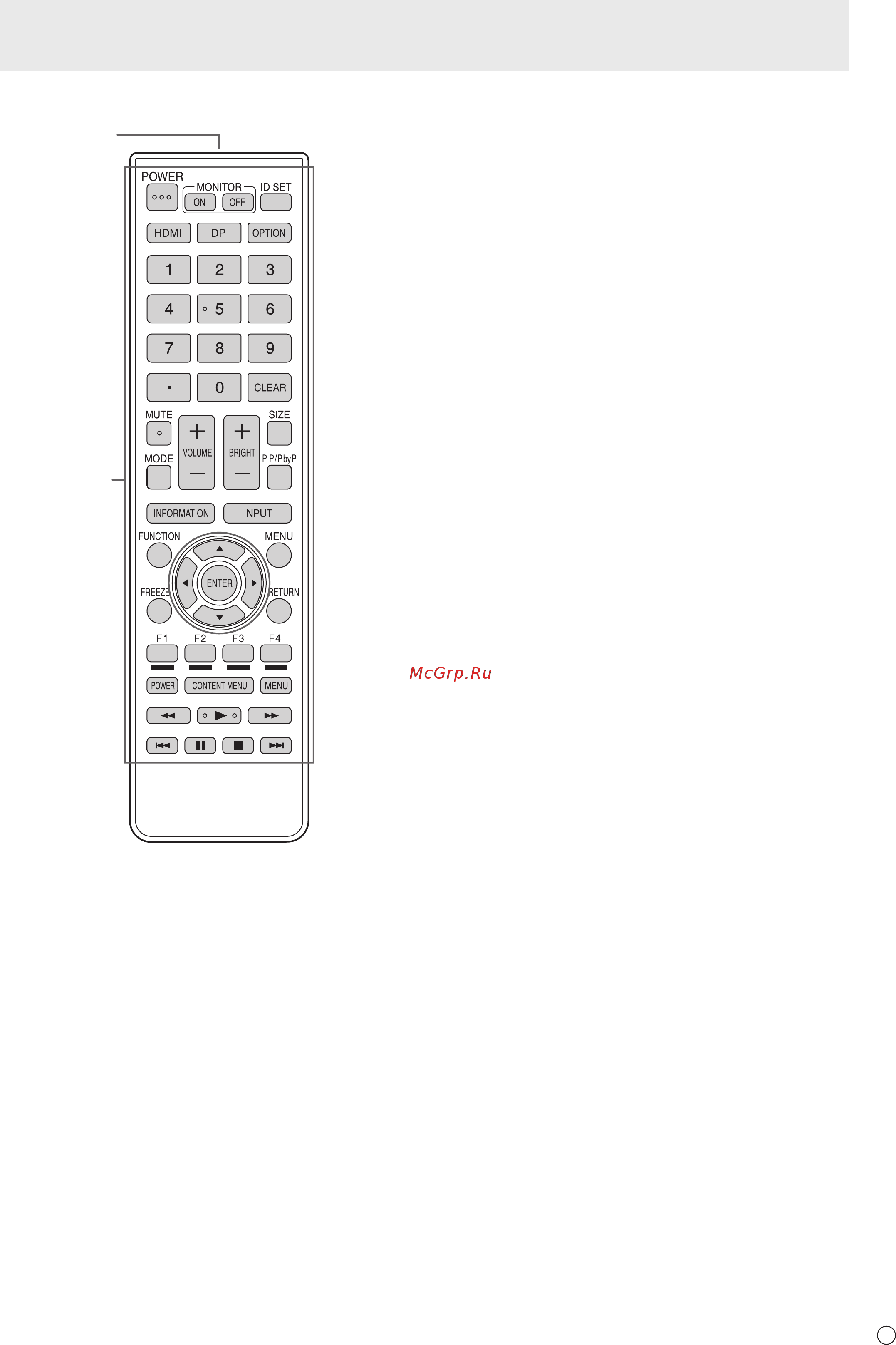

Пульт дистанционного управления
1
2
1. Передатчик сигнала
2. Кнопки управления (См. стр. 26.)
