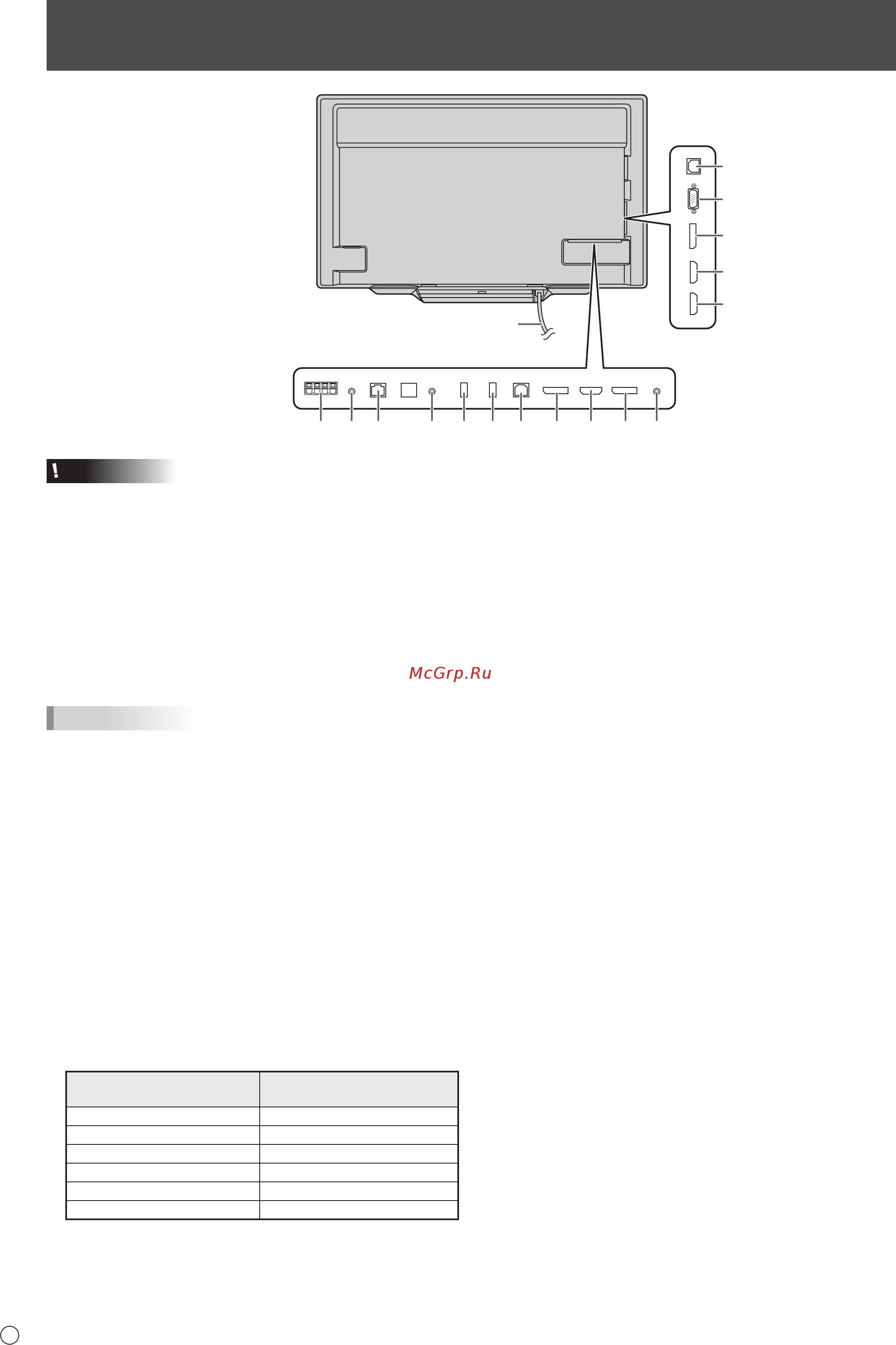

Sharp PN-80TH5 [12/73] Подключение периферийного оборудования
![Sharp PN-80TH5 [12/73] Подключение периферийного оборудования](/views2/1388839/page12/bgc.png)
12
P
17
9 8 4115 14 713 111016
6
5
2
3
12
Подключение периферийного оборудования
Внимание
• Проверьте, что вы выключили главный выключатель
питания и вынули вилку из розетки питания, прежде
чем присоединять/отсоединять кабели. Также прочтите
руководство пользователя того оборудования, которое
будет подсоединяться.
• Будьте внимательны и не перепутайте при подсоединении
кабелей входной и выходной разъемы. Если кабели,
подсоединенные к входному и выходному разъемам,
будут случайно перепутаны, это может стать причиной
возникновения неисправностей и других проблем.
• Запрещается использовать кабели с поврежденным
или деформированным разъемом. Несоблюдение
этих рекомендаций может привести к возникновению
неисправностей.
ПОДСКАЗКИ
• Для использования сенсорной панели подсоедините
USB-кабель сенсорной панели к компьютеру.
Подробная информация приведена в руководстве по
эксплуатации приложения Touch pen Management Tool.
•
Изображения могут отображаться неправильно в
зависимости от подсоединяемого компьютера (видеокарта).
• Используйте автоматическую настройку экрана при
передаче изображения экрана компьютера в первый
раз с помощью D-SUB или при изменении настроек
компьютера. Экран настраивается автоматически, когда
SELF ADJUST <АВТОМАТИЧЕСКАЯ НАСТРОЙКА> в
меню MONITOR <МОНИТОР> установлена в ON <ВКЛ>.
• Если устройство воспроизведения подключено
напрямую через аудиовыход к динамикам или другим
устройствам, видео на мониторе может запаздывать по
отношению к звуку.
Для проигрывания звука устройство воспроизведения
должно быть подключено к аудиовходу монитора, а к
аудиовыходу монитора должны быть подсоединены
динамики или другие устройства.
•
Входные разъемы аудио, используемые в каждом из
режимов входа, имеют следующие настройки по умолчанию:
Режим входа
Входной разъем аудио
(настройка по умолчанию)
HDMI1 Входной разъем HDMI1
HDMI2 Входной разъем HDMI2
HDMI3 Входной разъем HDMI3
DisplayPort1 Входной разъем DisplayPort1
DisplayPort2 Входной разъем DisplayPort2
D-SUB Входной разъем аудио
Для удобства используйте отдельные разъемы для
различных целей;
Например, используйте разъем снизу монитора для
подключения стационарного компьютера, а разъем сбоку
монитора – для подключения мобильного компьютера.
1. Входной разъем HDMI1
2. Входной разъем HDMI2
3. Входной разъем HDMI3
• Используйте имеющийся в продаже кабель HDMI
(совместимый со стандартом HDMI) с поддержкой 4K.
• Выберите используемый входной разъем аудио в
AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню
SETUP <УСТАНОВКА>.
При выборе HDMI нет необходимости в подсоединении
аудио кабеля ко входному разъему аудио.
4. Входной разъем DisplayPort1
5. Входной разъем DisplayPort2
• Используйте имеющийся в продаже кабель
DisplayPort (совместимый со стандартом DisplayPort) с
поддержкой 4K.
• Выберите используемый входной разъем аудио в
AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню
SETUP <УСТАНОВКА>.
При выборе DisplayPort нет необходимости в
подсоединении аудио кабеля ко входному разъему
аудио.
6. Входной разъем D-sub
• Установите D-SUB в INPUT SELECT <ВЫБОР ВХОДА>
в меню SETUP <УСТАНОВКА> в соответствии с
подключаемым устройством.
7. Входной разъем аудио
• Используйте аудио кабель без сопротивления.
• Установите используемый входной разъем аудио для
каждого режима входа в AUDIO SELECT <ВЫБРАТЬ
АУДИО ВХОД> в меню SETUP <УСТАНОВКА>.
