39
P
Пункты меню
n

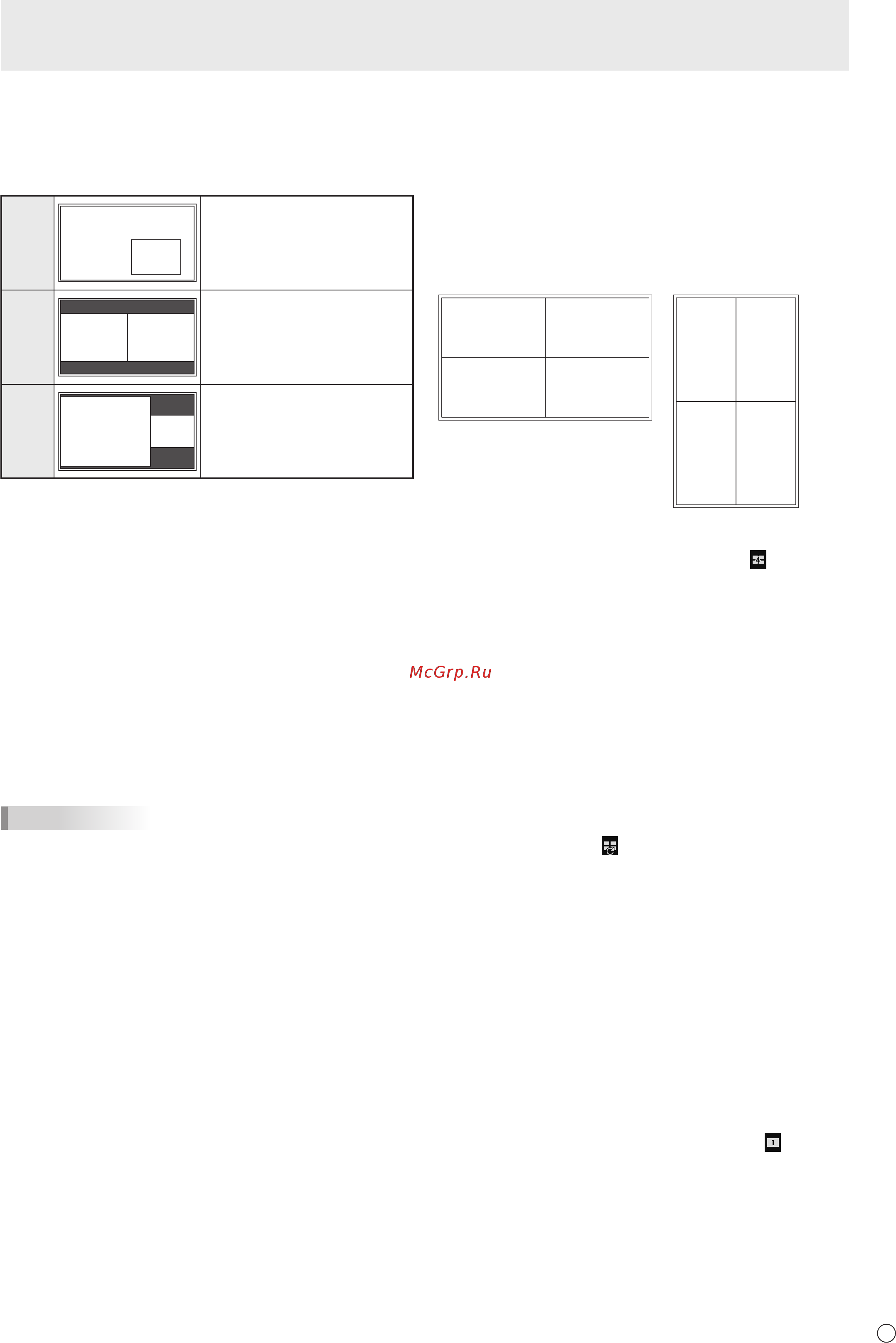

Отображение на двух экранах
Имеется возможность одновременного отображения 2 экранов.
Установите эту функцию в пункте PIP MODES <РЕЖИМЫ
PIP> в PIP/PbyP в меню MULTI/PIP <МУЛЬТИ/PIP>.
Или нажмите на кнопку PIP/PbyP и выберите режим.
PIP
Основной экран
Вспомогательный
экран
Вспомогательный экран
отображается внутри
главного экрана.
PbyP
Основной
экран
Вспомогательный
экран
Основной экран и
вспомогательный экран
отображаются в линию.
PbyP2
Основной
экран
Вспомогательный
экран
Отображает основной экран с
разрешением 2560 пикселей в
самом длинном направлении
и вспомогательный экран в
линии.
* Выбранный в данный момент входной сигнал отображается на
главном экране.
* Возможны следующие комбинации:
DisplayPort1 - DisplayPort2
DisplayPort1 - HDMI1, HDMI2, HDMI3
DisplayPort1 - D-SUB[RGB]
DisplayPort1 - D-SUB[COMPONENT] <D-SUB[КОМПОНЕНТ]>
DisplayPort1 - OPTION
DisplayPort2 - HDMI1, HDMI2, HDMI3
DisplayPort2 - D-SUB[RGB]
DisplayPort2 - D-SUB[COMPONENT] <D-SUB[КОМПОНЕНТ]>
DisplayPort2 - OPTION
HDMI1 - HDMI2, HDMI3
HDMI2 - HDMI3
HDMI1, HDMI2, HDMI3 - D-SUB[RGB]
HDMI1, HDMI2, HDMI3 - D-SUB[COMPONENT]
<D-SUB[КОМПОНЕНТ]>
HDMI1, HDMI2 - OPTION
D-SUB[RGB], D-SUB[COMPONENT] <D-SUB[КОМПОНЕНТ]> -
OPTION
ПОДСКАЗКИ
• Вы можете нарушить авторские права, защищенные законом
об авторском праве в случае, если будете одновременно
отображать изображение экрана компьютера и изображение
с телевизора/видеомагнитофона для получения дохода или
будете показывать изображения в таком режиме публике.
• Размер экрана для отображения на двух экранах тот же, что
и размер экрана для отображения на одном экране. Экран в
режиме Dot by Dot <РАЗВЕРТКА> отображается в размере
NORMAL <НОРМАЛЬНЫЙ>, за исключением случая, когда
он установлен как основной экран в режиме PIP.
• При выборе отображения на двух экранах функции
CONNECT AUTO INPUT SELECT <АВТ.ВЫБОР ВХОДА
ПРИ ПОДКЛ.> и NO SIGNAL AUTO INPUT SEL. <АВТ.
ВЫБОР ВХ.ПРИ ОТС.СИГН.> блокируются.
• При выборе отображения на двух экранах опции INPUT
SELECT <ВЫБОР ВХОДА> не могут использоваться.
• При выборе отображения на двух экранах меню AUDIO
<АУДИО> не могут использоваться.
• При выборе отображения на двух экранах меню
DISPLAY COLOR PATTERN <ОТОБРАЗ. СХЕМУ
ЦВЕТА> не могут использоваться.
• При входе чересстрочного сигнала (1080i, 480i, видео) на
подэкран, горизонтальные строки могут рябить. В этом
случае выведите изображение на основной экран.
• Использование сенсорных операций на вспомогательном
экране невозможно.
• Если для параметра DisplayPort STREAM <ПОТОК
DisplayPort> установлено значение MST <МНОГОПОТОЧН.
РЕЖИМ>, для параметра PIP MODES <РЕЖИМЫ PIP>
невозможно установить значение PIP, PbyP или PbyP2.
• Если для параметра HDMI CEC LINK <СВЯЗЬ HDMI
CEC> установлено значение AUTO <АВТО>, значение
параметра SOUND CHANGE <ИЗМЕН-ИЕ ЗВУКА> в меню
PIP/PbyP может изменяться на MAIN <ОСНОВНОЙ>
вследствие переключения входа монитора или работы
устройства, подключенного к разъему HDMI.
n
Отображение на квадроэкране
Имеется возможность одновременного отображения 4
экранов.
Горизонтальная ориентация Вертикальная ориентация
Позиции 1
(1920×1080)
Позиции 3
(1920×1080)
Позиции 4
(1920×1080)
Позиции 2
(1920×1080)
Позиции 2
(1920×1080)
Позиции 4
(1920×1080)
Позиции 1
(1920×1080)
Позиции 3
(1920×1080)
Отображение 4 экранов
1. Коснитесь кнопки СЕНСОРНОЕ МЕНЮ, затем
коснитесь значка ВКЛ. КВАДРОЭКРАН (
).
Или в меню MULTI/PIP <МУЛЬТИ/PIP> установите
для CONFIGURE QUAD-SCREEN <НАСТРОЙКА
КВАДРОЭКРАНА> – QUAD-SCREEN MODE <РЕЖИМ
КВАДРОЭКРАНА> значение ON <ВКЛ>.
Или нажмите на кнопку PIP/PbyP и выберите QUAD-
SCREEN <КВАДРОЭКРАН>.
• На 4 экрана выводятся изображения, заданные в
разделе SETTING INITIAL SCREEN <НАСТРОЙКА
НАЧАЛЬН. ЭКРАНА>.
• Если параметр SAVE LAST INPUT CONFIG. <СОХР.
ПОСЛЕДНЕЙ КОНФ.ВХОДОВ> имеет значение
ON <ВКЛ>, отображаются те же 4 экрана, что и в
предыдущий раз.
• Возврат к 4 экранам, заданным в разделе SETTING
INITIAL SCREEN <НАСТРОЙКА НАЧАЛЬН. ЭКРАНА>,
можно выполнить с помощью значка ПЕРЕНАСТР.
КВАДРОЭКРАНА (
) в сенсорном меню или
CONFIGURE QUAD-SCREEN <НАСТРОЙКА
КВАДРОЭКРАНА> – RECONFIGURE QUAD-SCREEN
<ПЕРЕНАСТР. КВАДРОЭКРАНА> в меню MULTI/PIP
<МУЛЬТИ/PIP>.
Определение целевого экрана для вывода звука /
выбора режима входа
Задайте экран, звук которого должен выводиться, и экран,
вход которого используется для замены.
1. Дважды коснитесь экрана, который должен стать
целевым.
Или в меню MULTI/PIP <МУЛЬТИ/PIP> установите
для CONFIGURE QUAD-SCREEN <НАСТРОЙКА
КВАДРОЭКРАНА> – TARGET: SOUND / INPUT SEL.
<ЦЕЛЬ: ВЫБОР ЗВУКА / ВХОДА>.
Возврат к одному экрану
1. Коснитесь кнопки СЕНСОРНОЕ МЕНЮ, затем
коснитесь значка ВЫКЛ. КВАДРОЭКРАН (
).
Или в меню MULTI/PIP <МУЛЬТИ/PIP> установите
для CONFIGURE QUAD-SCREEN <НАСТРОЙКА
КВАДРОЭКРАНА> – QUAD-SCREEN MODE <РЕЖИМ
КВАДРОЭКРАНА> значение OFF <ВЫКЛ>.
Или нажмите на кнопку PIP/PbyP и выберите OFF
<ВЫКЛ>.
• Заданный целевой экран для вывода звука / выбора
режима входа отобразится на 1 экране.
