70
P
n

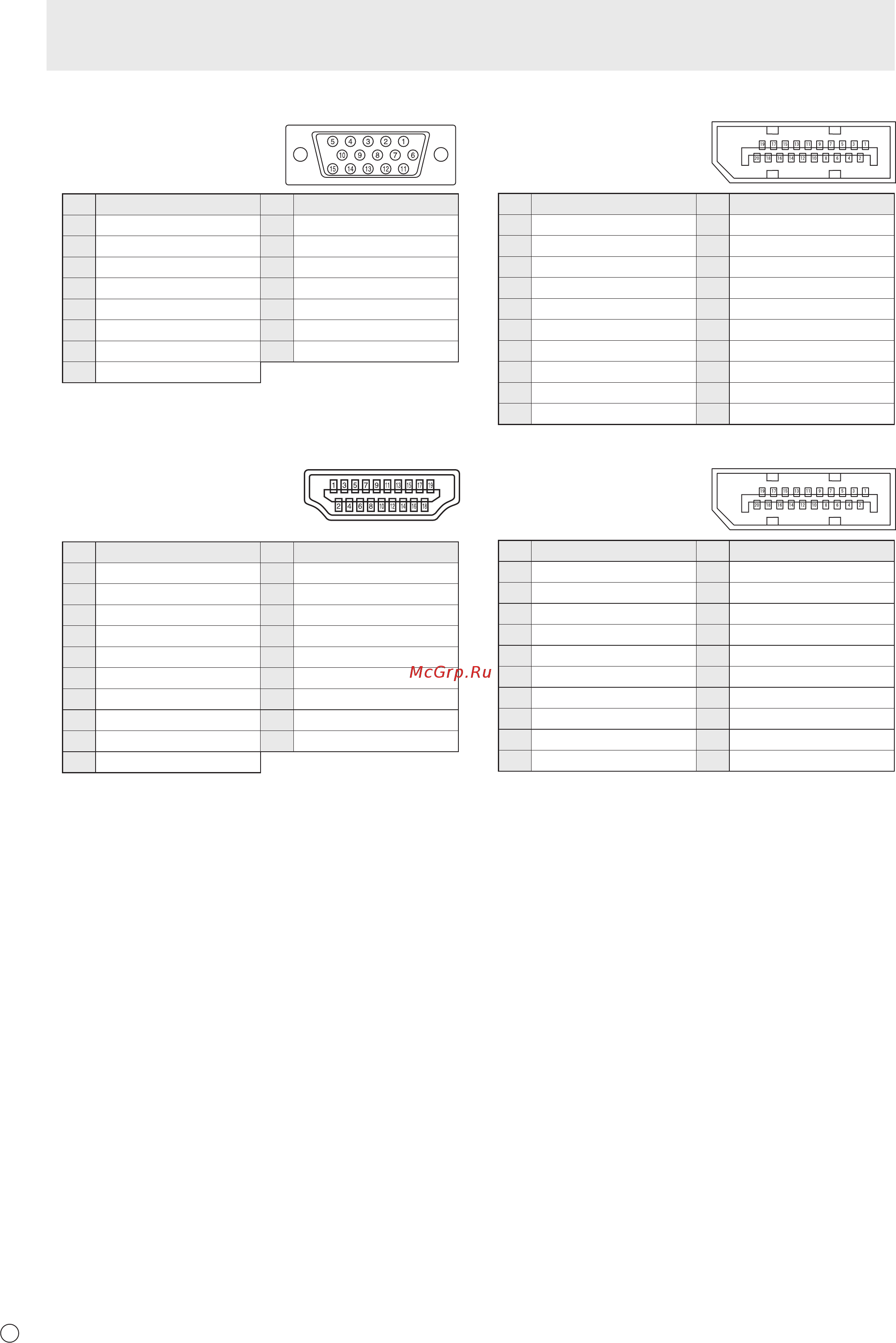

Контакты входного разъема D-sub
(Mini D-sub 15 контактов)
Номер
Функция
Номер
Функция
1
Вход красного видеосигнала
9 +5 В
2
Вход зелёного видеосигнала
10 ЗАЗЕМЛ
3
Вход синего видеосигнала
11 Н.З.
4 Н.З. 12 DDC данные
5 ЗАЗЕМЛ 13
Вход синхросигнала Hsync
6
ЗАЗЕМЛ для красного видеосигнала
14
Вход синхросигнала Vsync
7
ЗАЗЕМЛ для зелёного видеосигнала
15 Тактовый генератор DDC
8
ЗАЗЕМЛ для синего видеосигнала
n
Контакты входного разъема HDMI
(Разъем HDMI)
Номер
Функция
Номер
Функция
1 TMDS данные 2+ 11
Экран тактового генератора TMDS
2
TMDS данные 2 экранированы
12
Тактовый генератор TMDS -
3 TMDS данные 2- 13 CEC
4 TMDS данные 1+ 14 Н.З.
5
TMDS данные 1 экранированы
15 SCL
6 TMDS данные 1- 16 SDA
7 TMDS данные 0+ 17 DDC/CEC ЗАЗЕМЛ
8
TMDS данные 0 экранированы
18 +5 В
9 TMDS данные 0- 19
Обнаружение горячего подключения
10
Тактовый генератор TMDS +
Спецификации
n
Контакты входного разъема DisplayPort
(DisplayPort 20 контактов
)
Номер
Функция
Номер
Функция
1 MainLane 3- 11 ЗАЗЕМЛ
2 ЗАЗЕМЛ 12 MainLane 0+
3 MainLane 3+ 13 ЗАЗЕМЛ
4 MainLane 2- 14 ЗАЗЕМЛ
5 ЗАЗЕМЛ 15 Aux +
6 MainLane 2+ 16 ЗАЗЕМЛ
7 MainLane 1- 17 Aux -
8 ЗАЗЕМЛ 18
Обнаружение горячего подключения
9 MainLane 1+ 19 ЗАЗЕМЛ
10 MainLane 0- 20 3,3 В
n
Контакты выходного разъема DisplayPort
(DisplayPort 20
контактов)
Номер
Функция
Номер
Функция
1 MainLane 0+ 11 ЗАЗЕМЛ
2 ЗАЗЕМЛ 12 MainLane 3-
3 MainLane 0- 13 ЗАЗЕМЛ
4 MainLane 1+ 14 ЗАЗЕМЛ
5 ЗАЗЕМЛ 15 Aux +
6 MainLane 1- 16 ЗАЗЕМЛ
7 MainLane 2+ 17 Aux -
8 ЗАЗЕМЛ 18
Обнаружение горячего подключения
9 MainLane 2- 19 ЗАЗЕМЛ
10 MainLane 3+ 20 3,3 В
