Элементы управления и разъемы
n

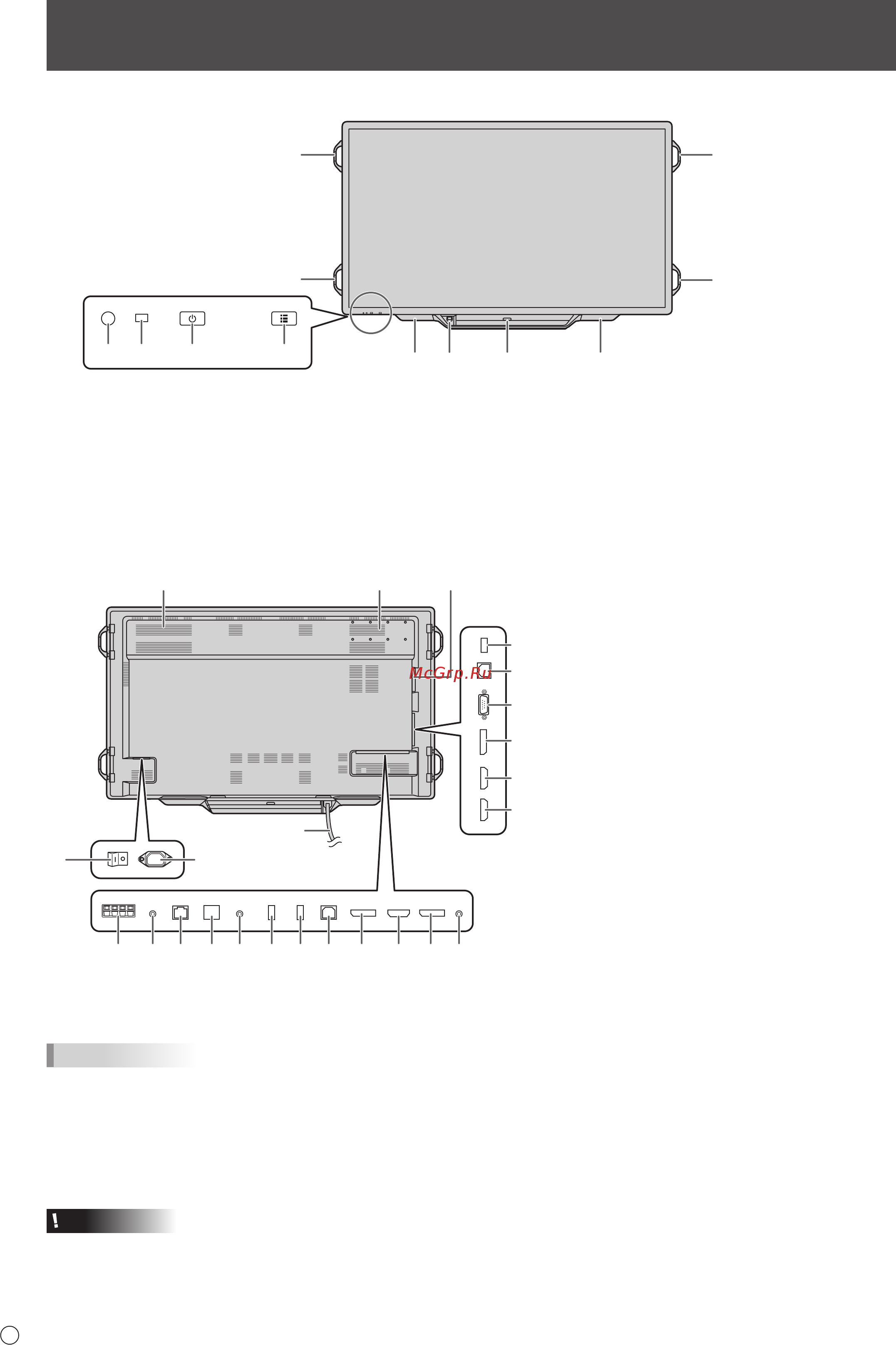

Вид сзади
15 16 191817 20 21 22 23 24 2514
13
9 1110
12
26
27
28
29
30
31
32
ПОДСКАЗКИ
• Дляудобстваиспользуйтеотдельныеразъемыдля
различныхцелей;
Например,используйтеразъемснизумониторадля
подключениястационарногокомпьютера,аразъем
сбокумонитора–дляподключениямобильного
компьютера.
Внимание
• Повопросамустановки/демонтажадополнительных
устройствобращайтеськдилеруSHARP.
n
Вид спереди
9. Вентиляционные отверстия
10. Секция для подсоединения
опциональных устройств
Этасекцияиспользуетсядляподключения
аппаратныхсредствдлявцеляхсоздания
расширеннойфункциональности.Наличие
даннойсекциидляподключенияне
гарантируетпредоставлениесовместимых
аппаратныхсредстввбудущем.
11. Слот расширения
Этасекцияиспользуетсядляподключения
аппаратныхсредствдлявцеляхсоздания
расширеннойфункциональности.Наличие
даннойсекциидляподключенияне
гарантируетпредоставлениесовместимых
аппаратныхсредстввбудущем.
12.
Главный выключатель питания (См.стр.17.)
13. Входной разъем питания переменного
тока (См.стр.14.)
14.
Разъемы внешнего динамика (См.стр.13.)
15. Выходной разъем аудио(См.стр.13.)
16. Разъем LAN (См.стр.13.)
17. Дополнительный разъем
Этотразъемпредназначендля
будущей(опциональной)расширенной
функциональности.Наличиеданного
терминаланегарантируетпредоставление
расширеннойфункциональностивбудущем.
18. Входной разъем RS-232C (См.стр.13.)
19. Порт адаптера стилуса (См.стр.19.)
20. USB-порт (См.стр.13.)
21. USB 1-порт (для сенсорной панели)
(См.стр.13.)
22.
Выходной разъем DisplayPort (См.стр.13.)
23. Входной разъем HDMI1 (См.стр.12.)
24. Входной разъем DisplayPort1 (См.стр.12.)
25. Входной разъем аудио (См.стр.12.)
26. Разъем для обновления встроенного ПО
Обычнонеиспользуется.
27. USB 2-порт (для сенсорной панели)
(См.стр.13.)
28. Входной разъем D-sub (См.стр.12.)
29. Входной разъем DisplayPort2 (См.стр.12.)
30. Входной разъем HDMI2 (См.стр.12.)
31. Входной разъем HDMI3 (См.стр.12.)
32. USB-кабель (См.стр.13.)
1.
Датчик для дистанционного управления (См.стр.15.)
2. LED- индикатор питания (См.стр.17.)
3. Кнопка POWER (ПИТАНИЕ) (См.стр.17.)
4. Кнопка СЕНСОРНОЕ МЕНЮ (См.стр.25.)
4
67 7
8
8
8
8
5
231
5.
USB-порт (для USB-устройств) (совместимый с USB 2.0)
Дляиспользованияудалитезаглушкуиподсоединитек
компьютеруUSB-кабель,расположенныйсзадилотка(“32”).
(См.стр.13.)
6. Лоток
7. Динамики
8. Ручки
