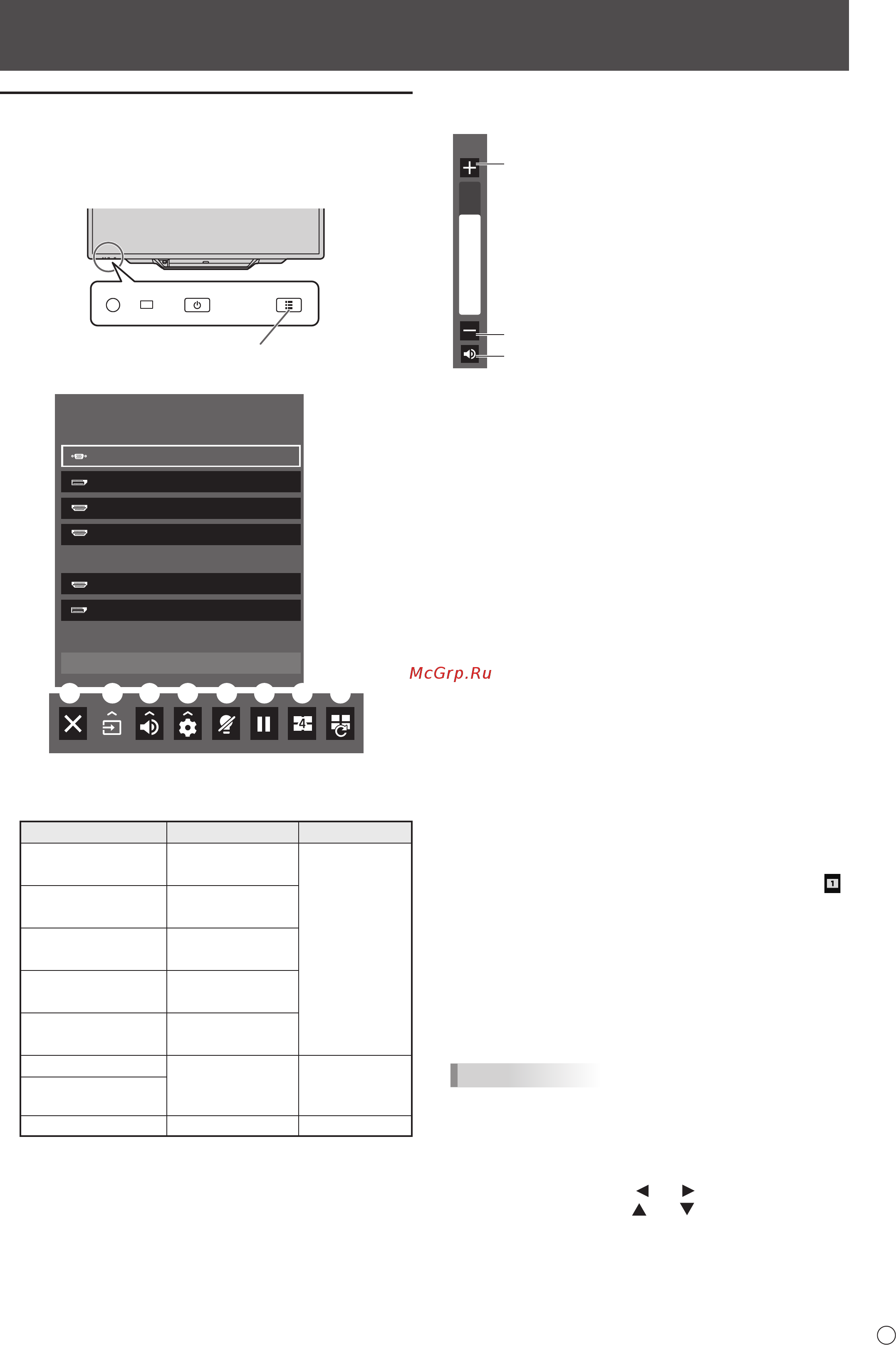

25
P
Основной режим работы
Использование сенсорного меню
Прикосновением к экрану можно изменять режим входа,
громкость и другие настройки.
1. Касания кнопку СЕНСОРНОЕ МЕНЮ.
Кнопка СЕНСОРНОЕ МЕНЮ
2. Изменяйте настройки прикосновением к экрану.
INPUT
SIDE INPUT TERMINAL
BOTTOM INPUT TERMINAL
HDMI1
HDMI3
D-SUB
HDMI2
DisplayPort2
DisplayPort1
OPTION
(8) (1) (2) (3) (4) (5) (6) (7)
(1) Выбор режима входа
Служит для изменения режима входа.
Режим входа Видео Аудио
DisplayPort1
Входной разъем
DisplayPort1
*2
DisplayPort2
Входной разъем
DisplayPort2
HDMI1
Входной разъем
HDMI1
HDMI2
Входной разъем
HDMI2
HDMI3
Входной разъем
HDMI3
D-SUB[RGB]
Входной разъем
D-sub
Входной разъем
Аудио
D-SUB[COMPONENT]
<D-SUB[КОМПОНЕНТ]>
OPTION
*1
Слот расширения
*2
• При изменении режима входа также меняется
и подключение сенсорной панели. Для каждого
режима входа можно задать использование бокового
или нижнего USB-порта. (См. стр. 35.)
*1 Это отображается, если вы использовали слот
расширения для расширения функций.
*2 Выберите разъем для AUDIO SELECT <ВЫБРАТЬ
АУДИО ВХОД>. (См. стр. 34.)
(2) Регулировка громкости
Регулирует громкость.
23
Отключение звука.
При повторном прикосновении
восстанавливается исходная громкость.
Увеличение громкости.
Уменьшение громкости.
(3) Настройки
Регулировка видеоизображения и настройка
параметров квадроэкрана, сенсорного управления и
других параметров. (См. стр. 30.)
(4) Выключение подсветки
Выключение подсветки.
Выключенная подсветка включается при нажатии на
любую кнопку на мониторе или пульте дистанционного
управления.
(5) ФИКСАЦИЯ
Заморозка видео, которое отображается на мониторе.
Для отмены нажмите любую кнопку, кроме кнопки
POWER, кнопки MUTE или кнопки VOLUME.
Остановка кадра также отменяется при изменении
входного сигнала (переходе к отсутствию сигнала,
изменении разрешения и т.п.).
В некоторых случаях возможно появление остаточного
изображения. Не замораживайте видео надолго.
(6) ВКЛ. КВАДРОЭКРАН
Имеется возможность одновременного отображения 4
экранов. (См. стр. 39.)
Когда отображается квадроэкран, значок меняется на
значок QUAD-SCREEN OFF <ВЫКЛ. КВАДРОЭКРАН> (
).
(7) ПЕРЕНАСТРОЙКА КВАДРОЭКРАНА
Отображение 4 экранов, настроенных в разделе
SETTING INITIAL SCREEN <НАСТРОЙКА НАЧАЛЬН.
ЭКРАНА> (см. стр. 37).
(8) Выход из сенсорного меню
Закрывает сенсорное меню.
ПОДСКАЗКИ
• Управлять сенсорным меню также можно с пульт
дистанционного управления.
(1) Удерживайте нажатой кнопку INFORMATION не
менее 5 секунд.
Появится сенсорное меню.
(2) С помощью кнопок
или выберите настройку.
(3) С помощью кнопок
или
выберите значение и
установите его, нажав на кнопку
ENTER
.
- Настройка будет введена.
- Нажмите на кнопку RETURN для выхода из
сенсорного меню.
