20
P

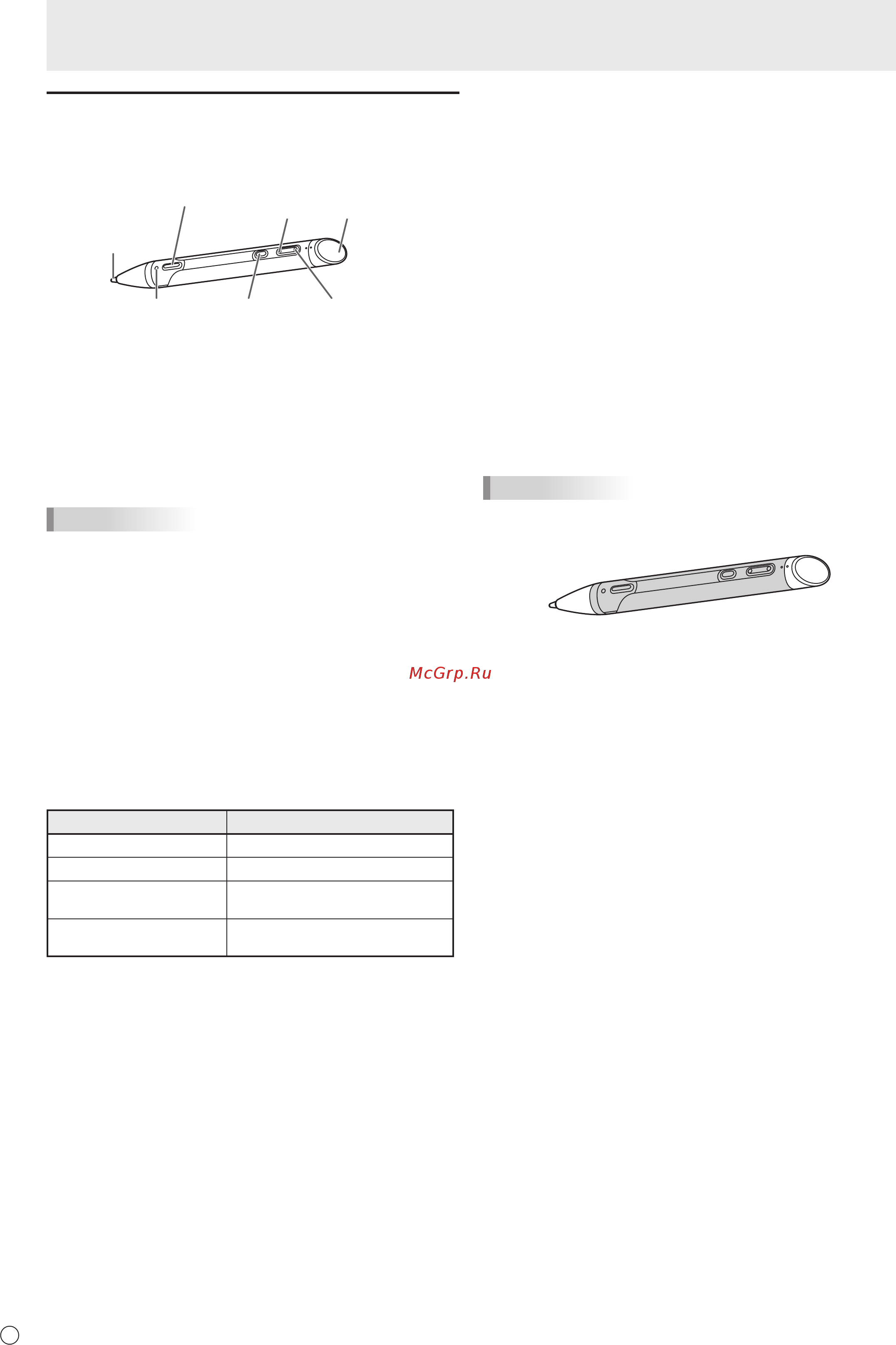

Действия, выполняемые стилусом
Используйте только те стилусы, которые применяются
с данным монитором (поставляемые в комплекте или
дополнительный стилус PN-ZL06).
Функциональная
кнопка 1
Функциональная
кнопка 2
Конец-указ
ка
Функциональная
кнопка 3
Функциональная
кнопка 4
LED
Нак
онечник
стилу
са
• функциональные кнопки 1 : Ссылка Pen SW
• функциональные кнопки 2 : Страница вниз
• функциональные кнопки 3 : Страница вверх
• функциональные кнопки 4 : Щелчок левой кнопкой /
Указатель (См. описание
справа.)
Функции, назначенные функциональным кнопкам, можно
изменять. Подробная информация приведена в руководстве
по эксплуатации приложения Touch pen Management Tool.
ПОДСКАЗКИ
• В Mac и Chrome OS можно использовать указанные
ниже функциональные кнопки.
- функциональные кнопки 2 : Страница вниз
- функциональные кнопки 3 : Страница вверх
- функциональные кнопки 4 : Щелчок левой кнопкой
Использование в качестве цифрового пера
Стилус может использоваться в качестве цифрового пера
в Windows.
Для того чтобы использовать стилус в качестве цифрового
пера, в приложении Touch pen Management Tool измените
значение параметра “Настройка режима сенсорного
управления” на “Режим перьевого дигитайзера”.
Подробная информация приведена в руководстве по
эксплуатации приложения Touch pen Management Tool.
LED
Состояние Состояние стилуса
Погашен Режим ожидания
Мигает белым цветом Рабочий режим*
Мигает оранжевым
цветом
Низкий уровень заряда батареи
Мигает голубым цветом
Отсутствует подключение к
адаптеру стилуса
Если стилус не перемещается в течение длительного
времени, он автоматически переходит в режим ожидания
и LED выключается. (Заводская настройка. При
перемещении стилуса он автоматически переходит в
рабочий режим.)
* Свечение LED, соответствующее рабочему режиму
стилуса, можно изменить. Подробная информация
приведена в руководстве по эксплуатации приложения
Touch pen Management Tool.
В приложении Pen Software LED светится заданным для
стилуса цветом. Подробная информация приведена в
руководстве по эксплуатации приложения Pen Software.
Функция реж.игнор. касания ладонью
Сенсорную панель можно настроить так, чтобы при
письме стилусом она не реагировала на касание экрана
рукой. (См. стр. 36.)
Указка
Стилус можно использовать в качестве указки.
1. Направьте конец-указку стилуса, на экран.
2. Удерживая нажатой функциональную кнопку 4,
перемещайте стилус.
• На экране появится значок указателя, который будет
перемещаться, повторяя движение стилуса.
• Чтобы прекратить использование указки, отпустите
функциональную кнопку 4.
Изменить настройки значка указателя можно во время
использования функции указателя (пока нажата
функциональная кнопка 4).
• Функциональная кнопка 2 при нажатой функциональной
кнопке 4:
Изменение формы значка указателя.
• Функциональная кнопка 3 при нажатой функциональной
кнопке 4:
Изменение цвета значка указателя.
Подробная информация приведена в руководстве по
эксплуатации приложения Touch pen Management Tool.
ПОДСКАЗКИ
• Держите стилус за показанную ниже часть. Если палец
расположен слишком близко к наконечнику стилуса, это
может стать причиной его неправильной работы.
• Держите стилус голой рукой.
Экран не отреагирует, если на руку надета перчатка.
• Если LED мигает оранжевым, уровень заряда батареи
низкий. Своевременно замените батарею новой
(имеющейся в продаже).
Если LED не загорается, проверьте, не разряжена ли
батарея.
• Используйте функциональные кнопки возле передней
части экрана. Если расстояние слишком велико, кнопки
могут не работать.
• Нажимайте на функциональные кнопки медленно и с
достаточным усилием. Если нажимать слишком быстро,
действие может не распознаваться.
• При низком уровне заряда батареи стилуса либо при
работе рядом другого беспроводного оборудования
могут появиться разрывы линий.
• Одновременное использование стилуса в качестве
цифрового пера и стилуса невозможно. При
изменении в приложении Touch pen Management Tool
соответствующего параметра каждый из стилусов
начинает использоваться как цифровое перо.
Одновременное использование нескольких цифровых
перьев невозможно.
n
Настройки стилуса
Для конфигурирования настроек стилуса используется
приложение Touch pen Management Tool. Подробная
информация о настройках и использовании этого
программного обеспечения приведена в руководстве по
эксплуатации приложения Touch pen Management Tool.
