Kentatsu KSHE53HFAN1 / KSUN53HFAN1 [10/24] Размеры блока
![Kentatsu KSHE176HFAN3 / KSUN176HFAN3 [10/24] Размеры блока](/views2/1389182/page10/bga.png)
10

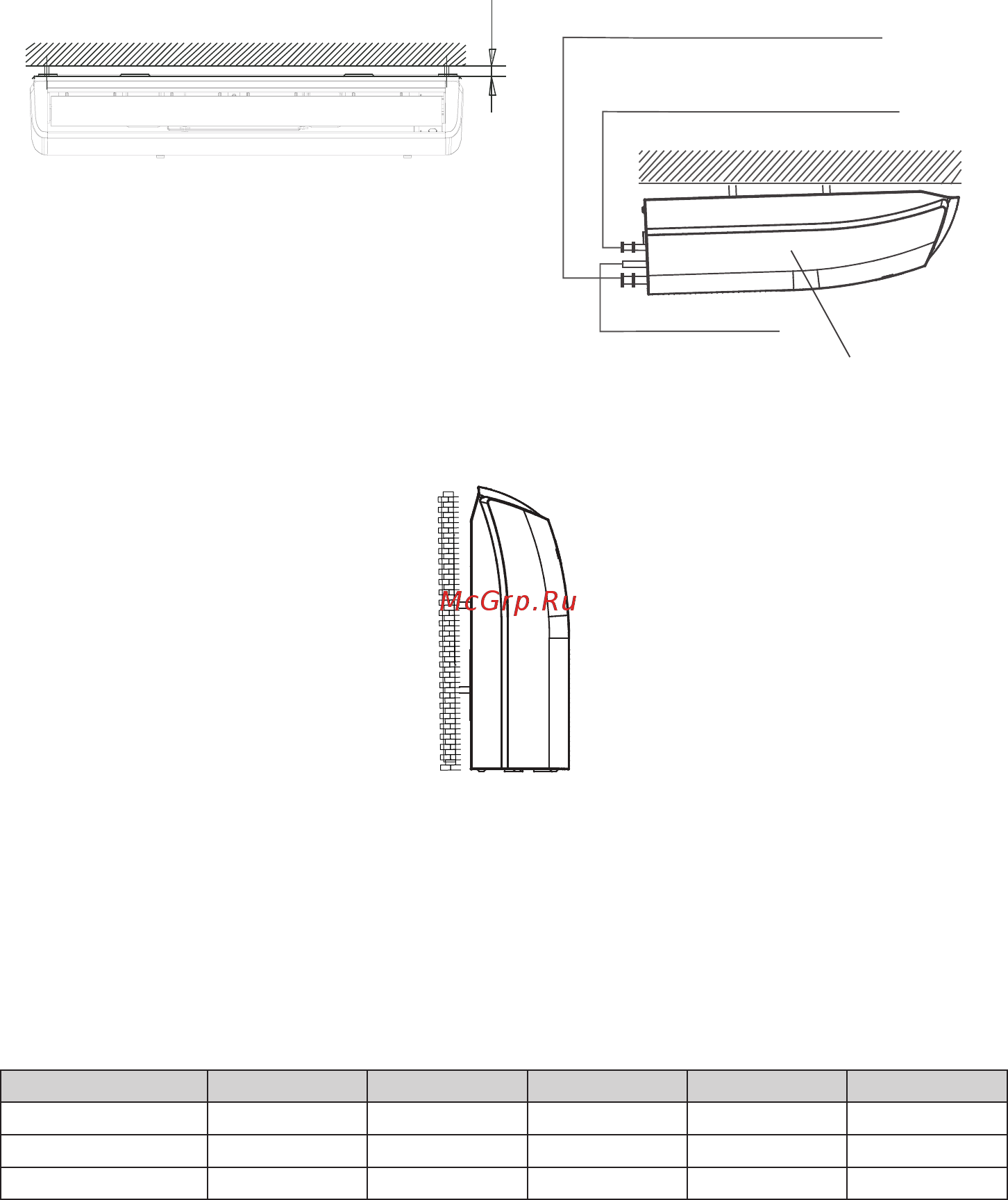

ПОДПОТОЛОЧНАЯ УСТАНОВКА
D. трубопровод хладагента
E. трубопровод хладагента
(E. жидкость)
Выход дренажа
Уклон вниз (1-2)/100
(D. газ)
НАСТЕННАЯ УСТАНОВКА
Рис. 12
ПРЕДУПРЕЖДЕНИЕ
На указанных выше иллюстрациях показана модель KSHE53 номинальная мощность которой может отличаться
от приобретенной вами модели.
5.3. Размеры блока
Таблица 1 Единицы измерения: мм
Модель A B C D E
KSHE35-70HF 1068 675 235 983 220
KSHE105-140HF 1285 675 235 1200 220
KSHE176HF 1650 675 235 1565 220
ПРИМЕЧАНИЕ
Модели KSHE53HF и KSHE70HF имеют одинаковые габариты.
Модели KSHE105HF и KSHE140HF имеют одинаковые габариты.
20 мм
