Kentatsu KSHE53HFAN1 / KSUN53HFAN1 [21/24] Электрические схемы

• Дополнительные подробности и наличие ограничений при подключении электроприборов (стиральных

машин, электроплит, кондиционеров) можно узнать у представителя компании-поставщика электроснаб-

жения.

• Точные электрические характеристики кондиционера указаны на табличке с техническими данными, при-

крепленной к его корпусу.

• При возникновении любых вопросов по поводу подключения кондиционера обращайтесь к дилеру.

9.1. Подключение кабеля

• Отверните болты крышки. (Если на наружном блоке нет крышки, отверните болты панели техобслужива-

ния и потяните в направлении, указанном стрелкой, чтобы снять защитную крышку).

(Смотрите рис. 31, 32 и 33).

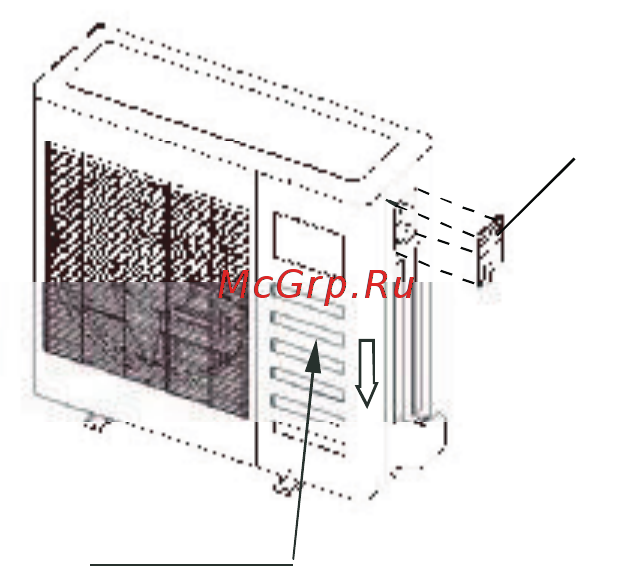

Наружный блок сплит-системы

Крышка

Защитная крышка

Рис. 31

ПРИМЕЧАНИЕ

Все иллюстрации в данном руководстве приведены только для примера. Они могут незначительно отличаться от

приобретенного вами кондиционера. Преимущество имеют реальные габариты.

• Подключите соединительные провода к контактам так, чтобы числа, указанные на контактах внутреннего

и наружного блоков, совпадали.

• Установите на место защитную крышку.

9.2. Потребляемая мощность

(См. табл. 8)

9.3. Электрические схемы

(См. рис. 32, рис. 33)

10. ТЕСТОВЫЙ ЗАПУСК

1. Тестовый запуск необходимо проводить после полного завершения монтажа.

2. Перед тестовым запуском проверьте следующее.

• Внутренний и наружный блоки установлены правильно.

• Монтаж трубопровода и электропроводки выполнен правильно.

• Контур хладагента не имеет протечек.

• Дренаж работает беспрепятственно.

• Теплоизоляция устроена правильно.
