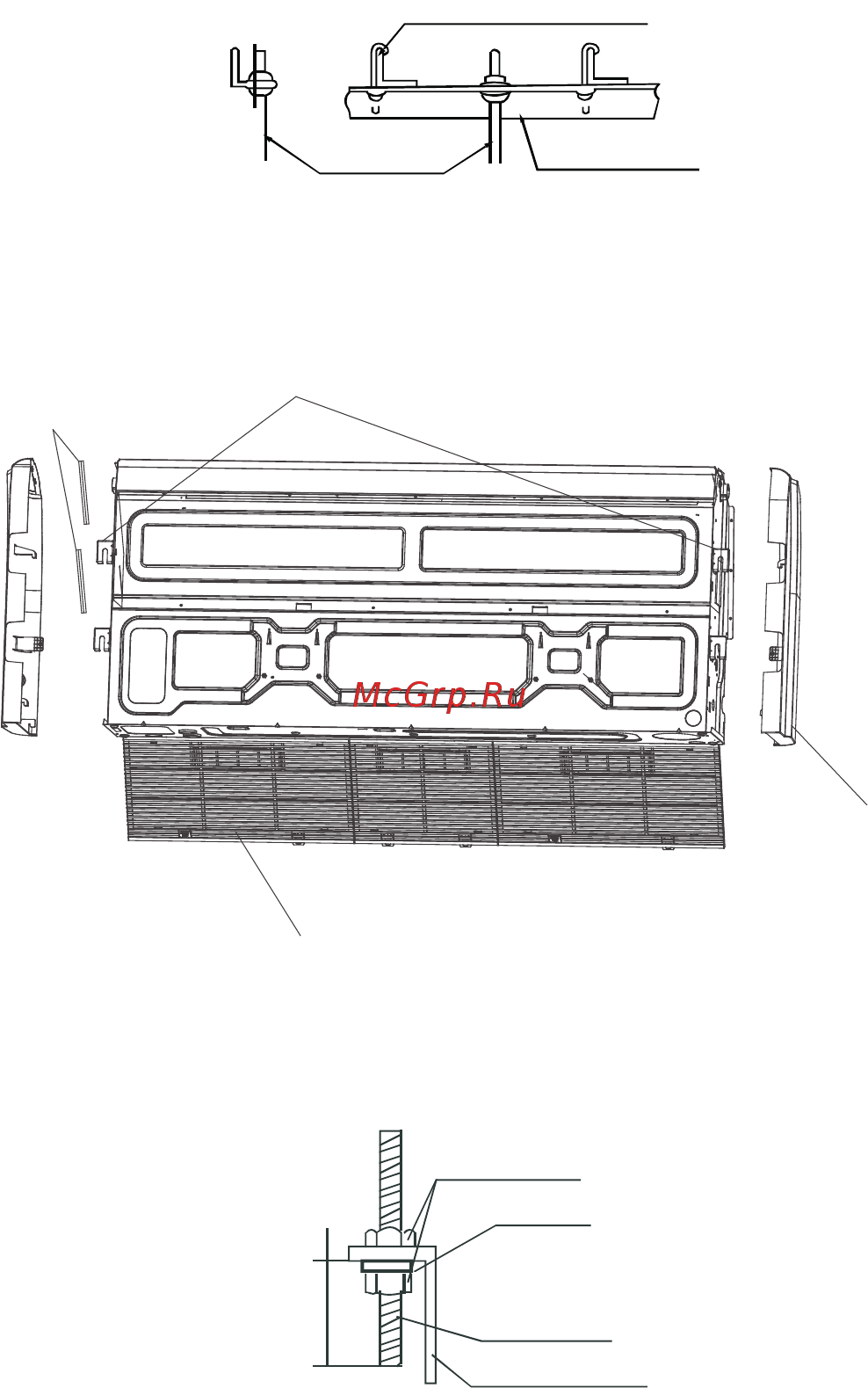

9
Конструкция крыши со стальными стропилами
Установите и используйте стальной уголок.
Монтажный болт с крючком
Монтажные
болты
Стальной уголок
Рис. 9
УСТАНОВИТЕ ВНУТРЕННИЙ БЛОК
• Снимите боковую панель и решетку (см. рис. 10).
Монтажные
болты
Крепление
Боковая панель
Воздухозаборная решетка
Рис. 10
• Установите кронштейн для навешивания на болт для подвески (см. рис. 11).
• Подготовьте монтажные болты для устройства (см. рис. 12).
Гайка
Шайба
Монтажный болт
Кронштейн
20–25 мм
Рис. 11
