5.2.1. Установка под потолком

УСТАНОВКА МОНТАЖНЫХ БОЛТОВ ∅10 (4 БОЛТА)

• Расстояния при монтаже болтов указаны на рис. 3 и 4.

• Установите монтажные болты ∅10.

• Подвешивание к потолку зависит от конструкции, поэтому проконсультируйтесь у специалиста насчет

определенных условий.

• Размер потолка, на который устанавливается кондиционер. Потолок должен быть ровным. Укрепите

стропильные балки для предотвращения возможной вибрации.

• Отрежьте стропильную балку.

• Укрепите отрезанный участок и стропильную балку.

• После выбора места установки подведите трубопровод хладагента, дренажные трубки, электропроводку

внутреннего и наружного блоков к местам соединения до подвески устройства.

• Установка монтажных болтов.

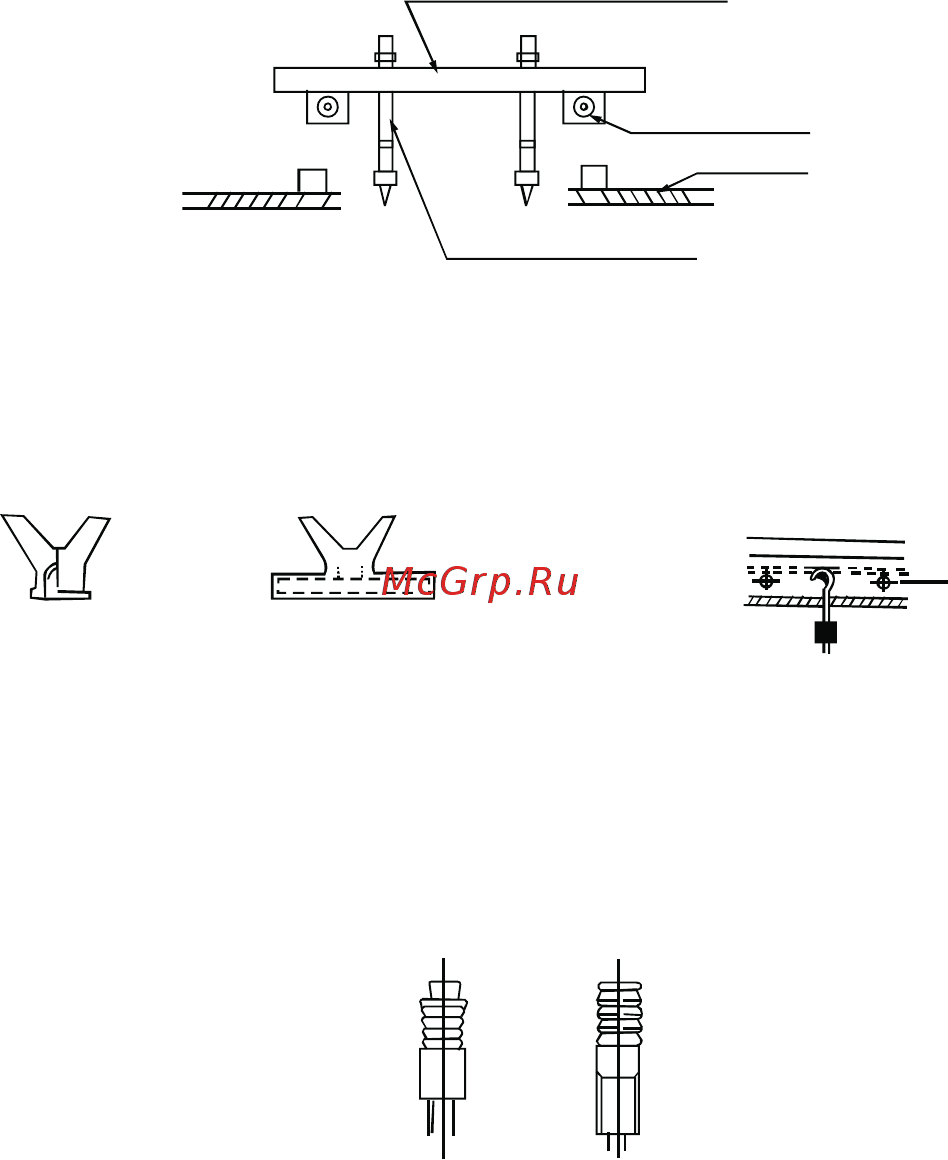

Деревянные конструкции

Установите квадратный брус поперек балки, затем закрепите монтажные болты.

Брус поперек балки

Балка

Потолок

Монтажные болты

Рис. 5

Новые бетонные конструкции

Вставка болтов для подвески.

Вставка в форме

лопасти

Вставка в форме

направляющей

Стальной прокат

Встроенный болт

Подвешивание трубы и вставка болта

Рис. 6 Рис. 7

Бетонная конструкция, бывшая в эксплуатации

Для предотвращения ослабления установите крюк для подвески с анкером в бетон на глубину 45–50 мм.

Рис. 8
