7

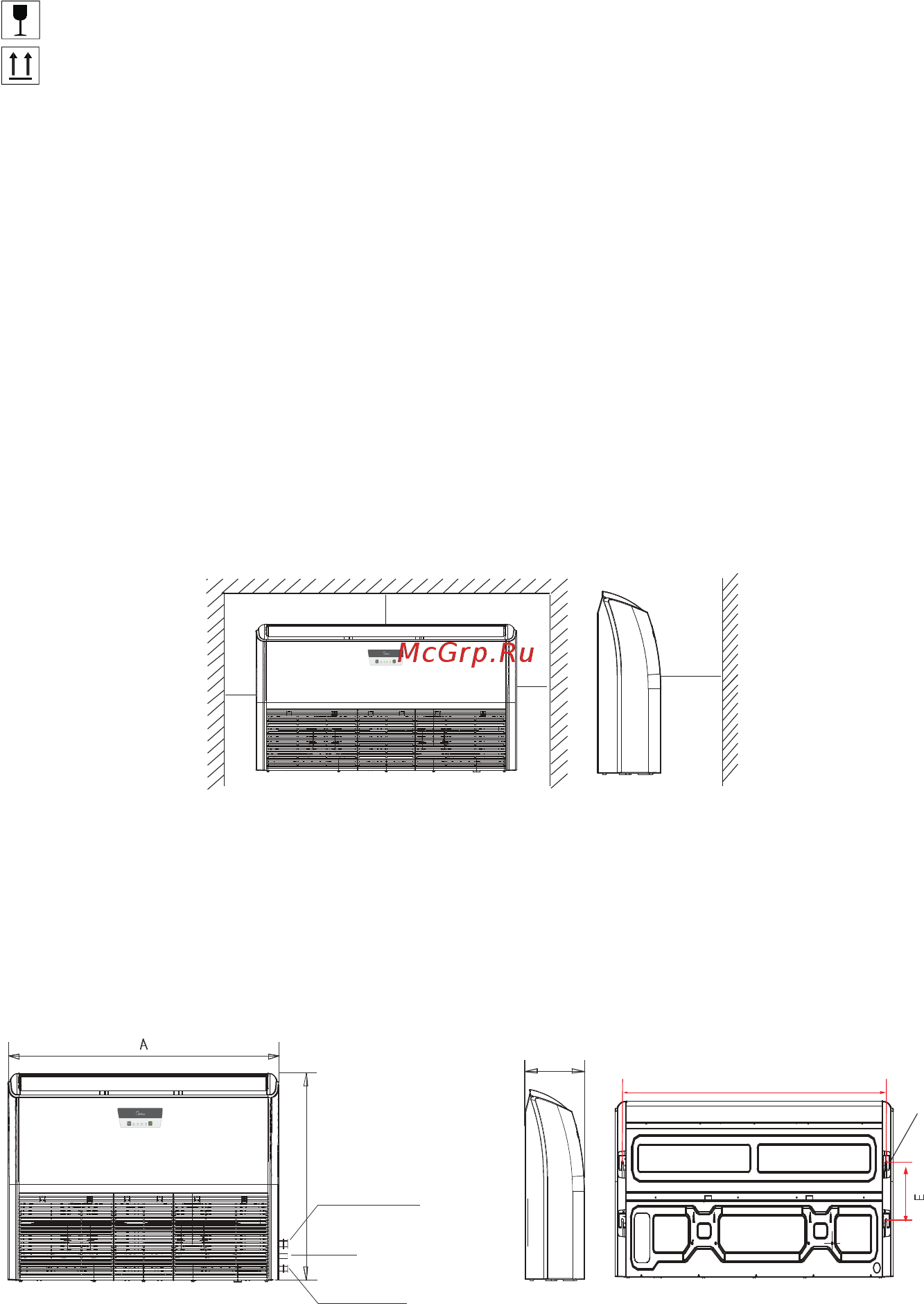

Рис. 3 Рис. 4
4. ОСМОТР И ТРАНСПОРТИРОВКА
После поставки необходимо проверить содержимое упаковки и немедленно сообщить дилеру о любых по-
вреждениях.
При перемещении устройства соблюдайте следующие инструкции.
1. Хрупкое изделие; обращайтесь с осторожностью.
Храните оборудование в вертикальном положении во избежание повреждения компрессора.
2. Заранее выберите путь, по которому будете переносить оборудование.
3. Перемещайте оборудование в оригинальной упаковке, пока это возможно.
4. При поднятии оборудование всегда используйте защитные приспособления для предотвращения повреж-
дения ремнями и следите за положением центра тяжести устройства.
5. МОНТАЖ ВНУТРЕННЕГО БЛОКА
5.1. Место для установки
(Технические характеристики – см. рис. 2, рис. 3, рис. 4 и табл. 1).
Место для установки внутреннего блока должно отвечать следующим требованиям.
• Имеется достаточно пространства для проведения установки и технического обслуживания.
• Потолок горизонтален, а его структура способна выдержать вес внутреннего блока.
• Воздухозаборное и выпускное отверстия не заблокированы, а влияние наружного воздуха минимально.
• Воздушный поток не имеет препятствий в помещении.
• Соединительная и дренажная трубы могут быть легко демонтированы.
• Отсутствует прямое излучение от источников тепла.
≥35mm
≥1000mm
≥ 35mm
≥ 35mm
Рис. 2
ПРЕДУПРЕЖДЕНИЕ
Устанавливайте внутренний и наружный блоки, силовую проводку и соединительные провода кондиционера
на расстоянии не менее 1 м от бытовых приборов, таких как телевизор, радиоприемник и т.п. Это необходимо
для предупреждения помех и шумов от электроприборов. (Даже при соблюдении дистанции 1 м шумы могут
быть заметными в зависимости от условий, при которых генерируется электрический сигнал).
5.2. Монтаж блока
B
E. Место подсоединения
трубопровода хладагента
(D. газ)
D. Место подсоединения
трубопровода хладагента
(E. жидкость)
Выход дренажа
C
Крюк
D
B
E. Место подсоединения
трубопровода хладагента
(D. газ)
D. Место подсоединения
трубопровода хладагента
(E. жидкость)
Выход дренажа
C
Крюк
D
