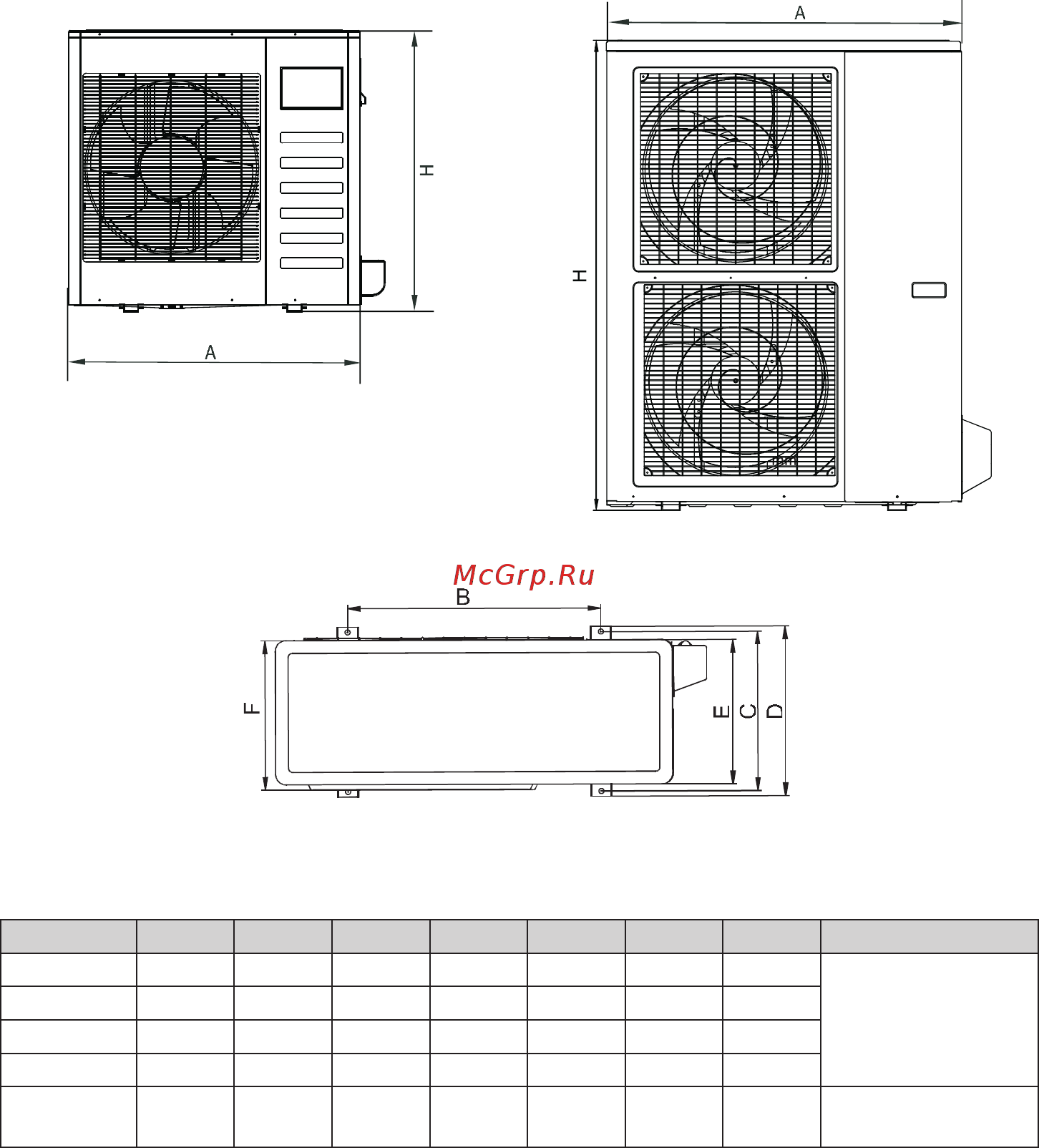

6.2. Размеры корпуса
Наружный блок сплит-системы
Рис. 15
Рис. 16
Таблица 2 Единицы измерения: мм
Модель A B C D E F H Примечание
KSUR35HF 780 548 276 300 250 257 547
Рис. 14
KSUN53HF 762 530 290 315 282 285 593
KSUN70HF 845 560 330 360 324 320 695
KSUN105HF 990 624 366 396 354 345 966
KSUN140HF
KSUN176HF
900 594 378 400 340 340 1167 Рис. 15
Рис. 14
