StarLine А62 Dialog
12
Подключение цепей питания
Для подключения цепей питания используются два провода: +12В и
масса (красный и черный провода сигнализации).
В первую очередь подключите провод массы автосигнализации.
Для подключения (черный провод 14-ти контактного разъема «X3»)
рекомендуется использовать штатный болт (гайку) массы. При этом
на конце провода необходимо обжать клемму под соответствующий
диаметр крепежа. Запрещается подключать провод массы к кузову с
помощью самореза из-за недостаточной надежности соединения. При
использовании штатного болта или гайки необходимо убедиться, что
между клеммой провода массы и кузовом нет пластмассы. Например,
если болт крепит к кузову элемент торпедо. При наличии пластмассы
контакт не будет надежным, что может привести к блокировке
двигателя и повреждению сигнализации. Если подключение к массе
произведено под капотом, то рекомендуется обработать место
соединения антикоррозионным составом.
Для подключения +12В используется красный провод 14-ти контактного
разъема «Х3». В автомобиле необходимо выбрать штатный провод
соответствующего сечения (не менее 2мм
2
) или подключиться
непосредственно к аккумулятору. При подключении к штатному
проводу электропроводки необходимо учесть номинал штатного
предохранителя. Можно подключиться к проводу питания монтажного
блока, блока управления кузовным оборудованием (BCM) или замку
зажигания.
При подключении непосредственно к аккумулятору необходимо
установить дополнительный предохранитель 15А в цепь красного
провода не далее, чем в 40 см от «+» клеммы аккумулятора.
инструкция по установке
13

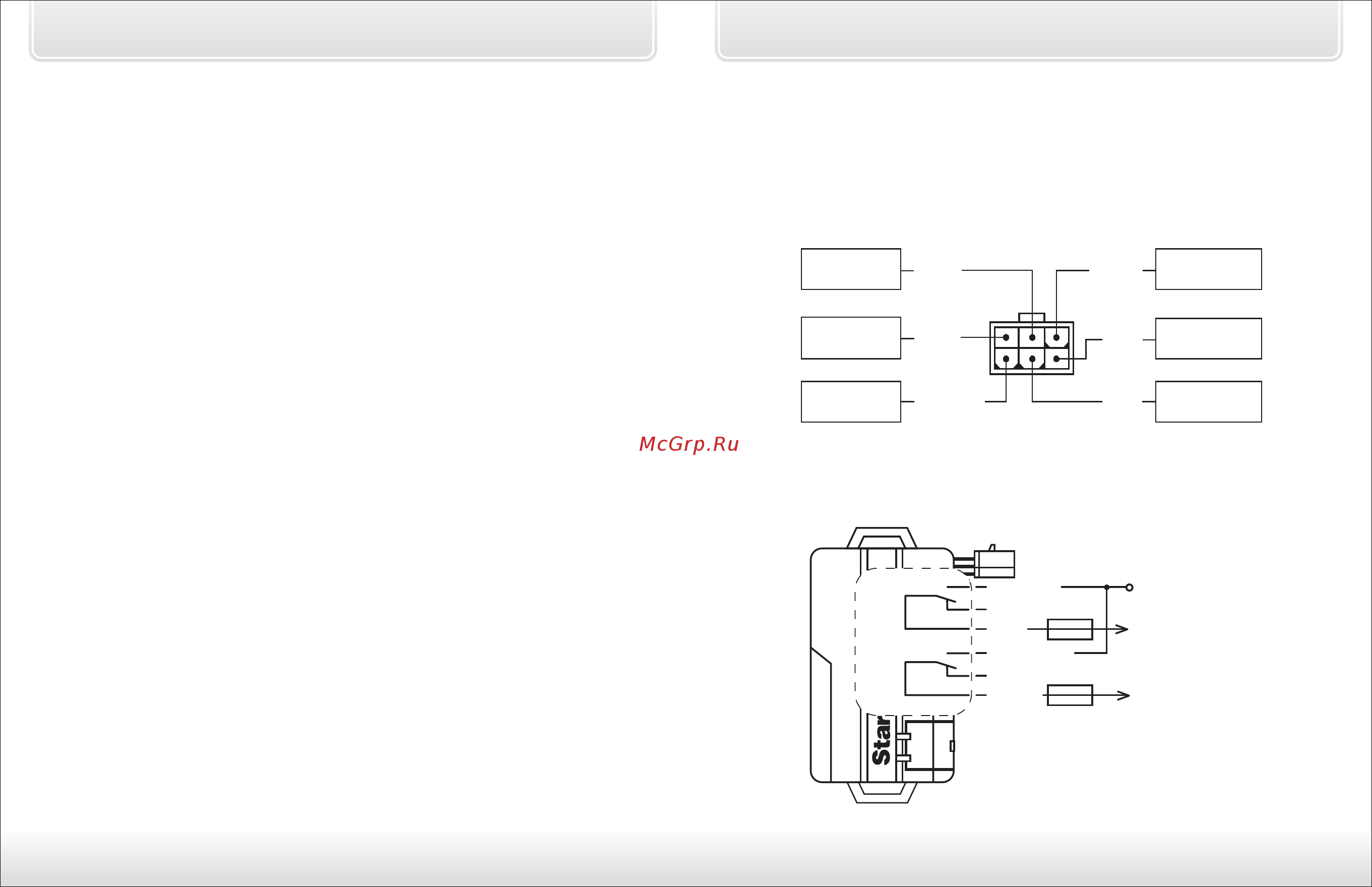

Подключение к системе центрального запирания
Автоcигнализация имеет встроенные реле управления центральным
замком. Цепи контактов реле выведены на 6-контактный разъем
«Х2». Нагрузочная способность встроенных реле 15А. Длительность
управляющих импульсов можно изменить (функция 1, см. стр. 31).
Назначение контактов разъема «Х2»
ɡɟɥɟɧɨ-
ɱɟɪɧɵɣ
ɫɢɧɟ-ɱɟɪɧɵɣ
ɇɊ ɤɨɧɬɚɤɬ ɪɟɥɟ
ɡɚɩɢɪɚɧɢɹ
ɇɁ ɤɨɧɬɚɤɬ ɪɟɥɟ
ɡɚɩɢɪɚɧɢɹ
ɇɁ ɤɨɧɬɚɤɬ ɪɟɥɟ
ɨɬɩɢɪɚɧɢɹ
ɡɟɥɟɧɵɣ
ɫɢɧɟ
ɫɟɪɵɣ
ɫɢɧɢɣ
ɉɟɪɟɤɥɸɱɚɸɳɢɣɫɹ
ɤɨɧɬɚɤɬ ɪɟɥɟ
ɡɚɩɢɪɚɧɢɹ
ɉɟɪɟɤɥɸɱɚɸɳɢɣɫɹ
ɤɨɧɬɚɤɬ ɪɟɥɟ
ɨɬɩɢɪɚɧɢɹ
ɇɊ ɤɨɧɬɚɤɬ ɪɟɥɟ
ɨɬɩɢɪɚɧɢɹ
ɡɟɥɟɧɨ-
ɫɟɪɵɣ
Схема подключения к системе запирания
с положительным или отрицательным управлением
сине-серый
+12В или корпус
команда
„Открыть”
команда
зелено-серый
зелено-черный
зеленый
сине-черный
синий
10А
10А
Разъем Х2
контакты
реле
отпирания
контакты
реле
запирания
„Закрыть”
