StarLine А62 Dialog
14

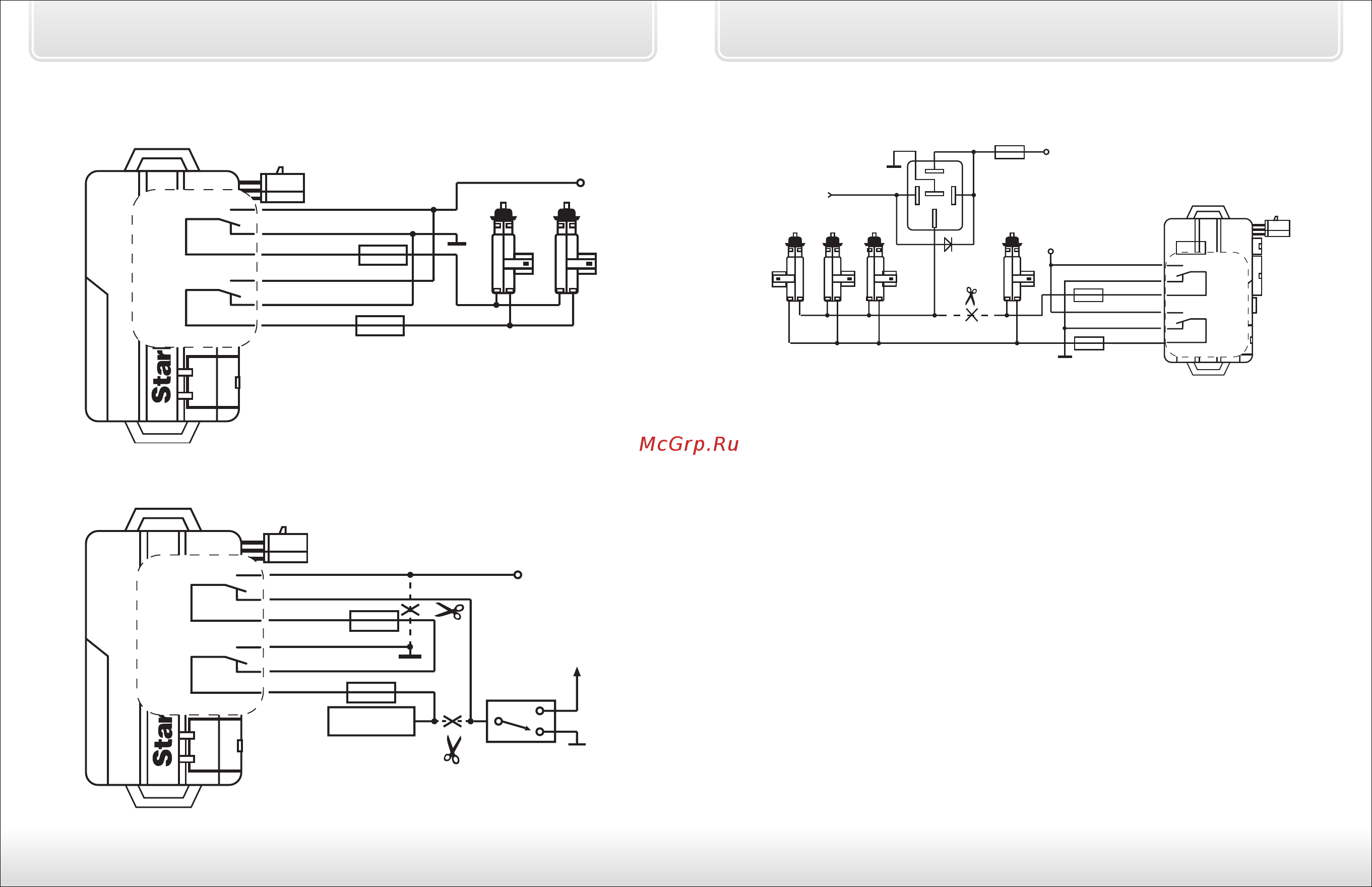

Схема подключения к двухпроводным приводам системы
запирания
+12В
зелено-черный
зеленый
сине-черный
синий
10А
10А
сине-серый
зелено-серый
контакты
реле
отпирания
контакты
реле
запирания
Разъем Х2
Схема подключения к пневматической системе запирания
+12В
зелено-черный
зеленый
компрессор
откр.
закр.
сине-черный
синий
10А
10А
переключатель
в двери водителя
разъем Х2
сине-серый
зелено-серый
контакты
реле
отпирания
контакты
реле
запирания
инструкция по установке
15
Схема подключения активатора двери водителя для
двухшагового отпирания дверей
86
30
85
87
ɚ
активаторы
пассажирских дверей
синий провод
центрального блока StarLine
(Разъем Х3)
+12В
активатор в
двери водителя
VD1
зелено-черный
зеленый
сине-черный
синий
10А
10А
+12В
разъем Х2
сине-серый
зелено-серый
контакты
реле
отпирания
контакты
реле
запирания
15А
Для реализации этой функции необходимо запрограммировать
функцию двухшагового отпирания дверей (функция 12, установить
режим 1, см. стр. 35 )
Подключение цепей блокировки двигателя
Подключение внешней цепи блокировки двигателя
с использованием обычных дополнительных реле
Разорвите одну из штатных цепей обеспечения работы двигателя
и в разрыв цепи подключите дополнительное реле. Тип контактов
реле блокировки НР (нормально разомкнутые) или НЗ (нормально
замкнутые) программируется (функция 10, см. стр. 34). Заводская
установка — НЗ тип контактов реле. Пример подключения показан на
рисунке далее:
