StarLine А62 Dialog
26
+12 В
3 А
Подключение
автономной сирены
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Зелено-черный
Зелено-белый
Зеленый
Сине-черный
Сине-белый
Синий
7,5 А
+12 В
10 А
86
30
85
87
87а
Общий
НЗ
НР
VD1
15 А
+12 В
2-х уровневый
датчик удара
Модуль
приемопередатчика
Светодиодный
индикатор
Сервисная
кнопка
Желто-красный
Черный
Зелено-черный
Зелено-желтый
Серый
Желто-черный
1
2
3
4
5
6
Доп. канал №1 (300мА)(-)
Доп. канал «открыв. багажника»
Доп. канал №2 (300мА)(-)
Аккумулятор
7,5 А
10 А
Красный
Зажигание
Синий Центральный контакт реле блокировки
Синий-белый НЗ контакт реле блокировки
Синие-красный НР контакт реле блокировки
Выход на сирену (2А)(+)
Х1
Х2
Х3
Х5
Х6
Х7
Х4
Желтый
Вход зажигания(+)
Синий
Вход багажника (-)
Вход дверей (+)
Сине-красный
Оранжево-белый
Черно-желтый
Выход на внешнюю блокировку (300мА)(-)
Сине-черный
Оранжево-серый
Вход дверей (-)
Вход капота (-)
Активаторы
закр.
откр.
(+) триггер
(белый)
Дополнительное
реле

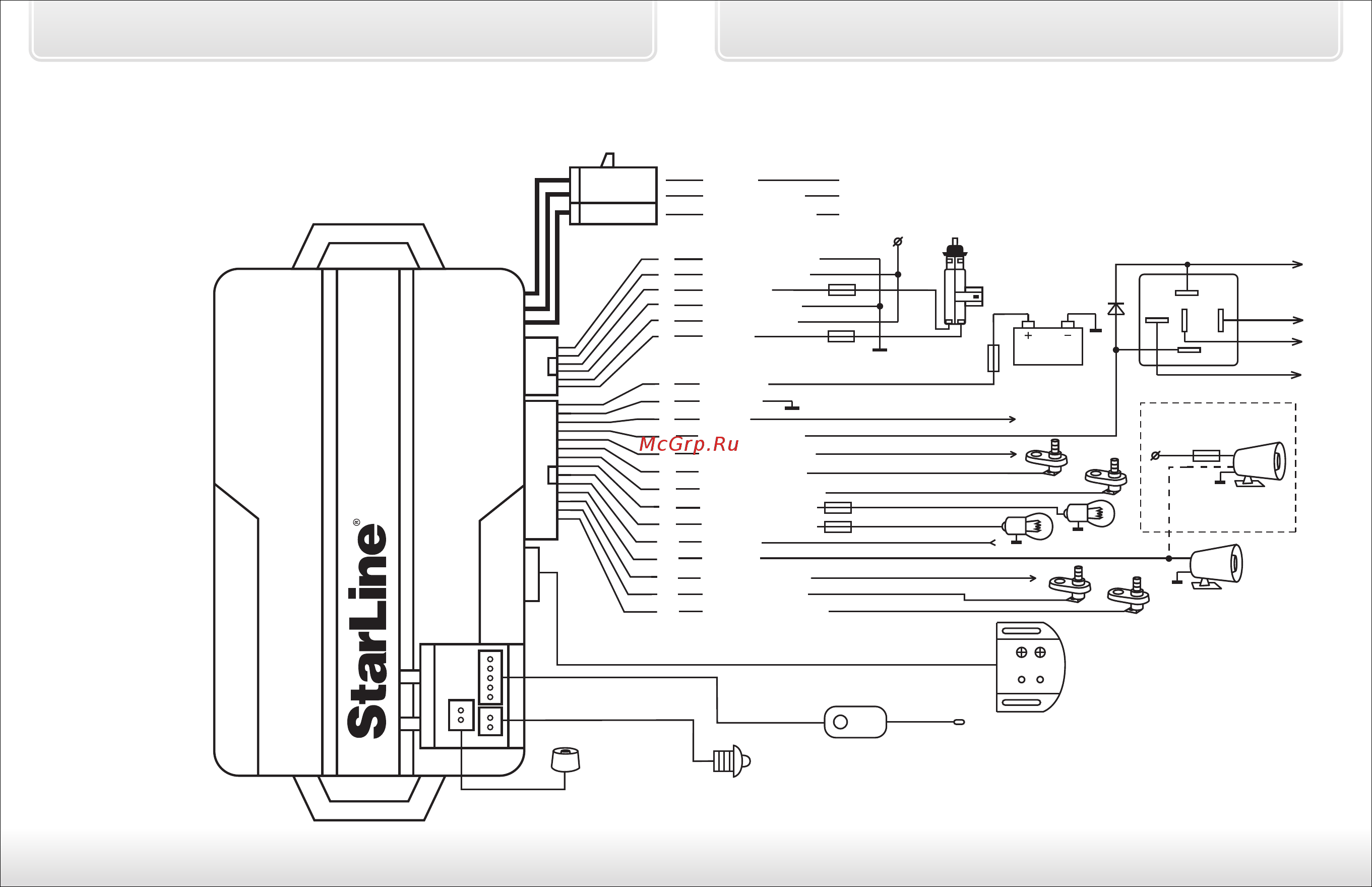

Типовая схема подключения
сигнализации StarLine А62 Dialog
инструкция по установке
27
+12 В
3 А
Подключение
автономной сирены
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Зелено-черный
Зелено-белый
Зеленый
Сине-черный
Сине-белый
Синий
7,5 А
+12 В
10 А
86
30
85
87
87а
Общий
НЗ
НР
VD1
15 А
+12 В
2-х уровневый
датчик удара
Модуль
приемопередатчика
Светодиодный
индикатор
Сервисная
кнопка
Желто-красный
Черный
Зелено-черный
Зелено-желтый
Серый
Желто-черный
1
2
3
4
5
6
Доп. канал №1 (300мА)(-)
Доп. канал «открыв. багажника»
Доп. канал №2 (300мА)(-)
Аккумулятор
7,5 А
10 А
Красный
Зажигание
Синий Центральный контакт реле блокировки
Синий-белый НЗ контакт реле блокировки
Синие-красный НР контакт реле блокировки
Выход на сирену (2А)(+)
Х1
Х2
Х3
Х5
Х6
Х7
Х4
Желтый
Вход зажигания(+)
Синий
Вход багажника (-)
Вход дверей (+)
Сине-красный
Оранжево-белый
Черно-желтый
Выход на внешнюю блокировку (300мА)(-)
Сине-черный
Оранжево-серый
Вход дверей (-)
Вход капота (-)
Активаторы
закр.
откр.
(+) триггер
(белый)
Дополнительное
реле
Содержание
