Starline Twage A62 FLEX Dialog [48/62] Подключение датчика удара
![Starline Twage A62 FLEX Dialog [48/62] Подключение датчика удара](/views2/1390911/page48/bg30.png)
StarLine А62 Dialog
24
Подключение датчика удара

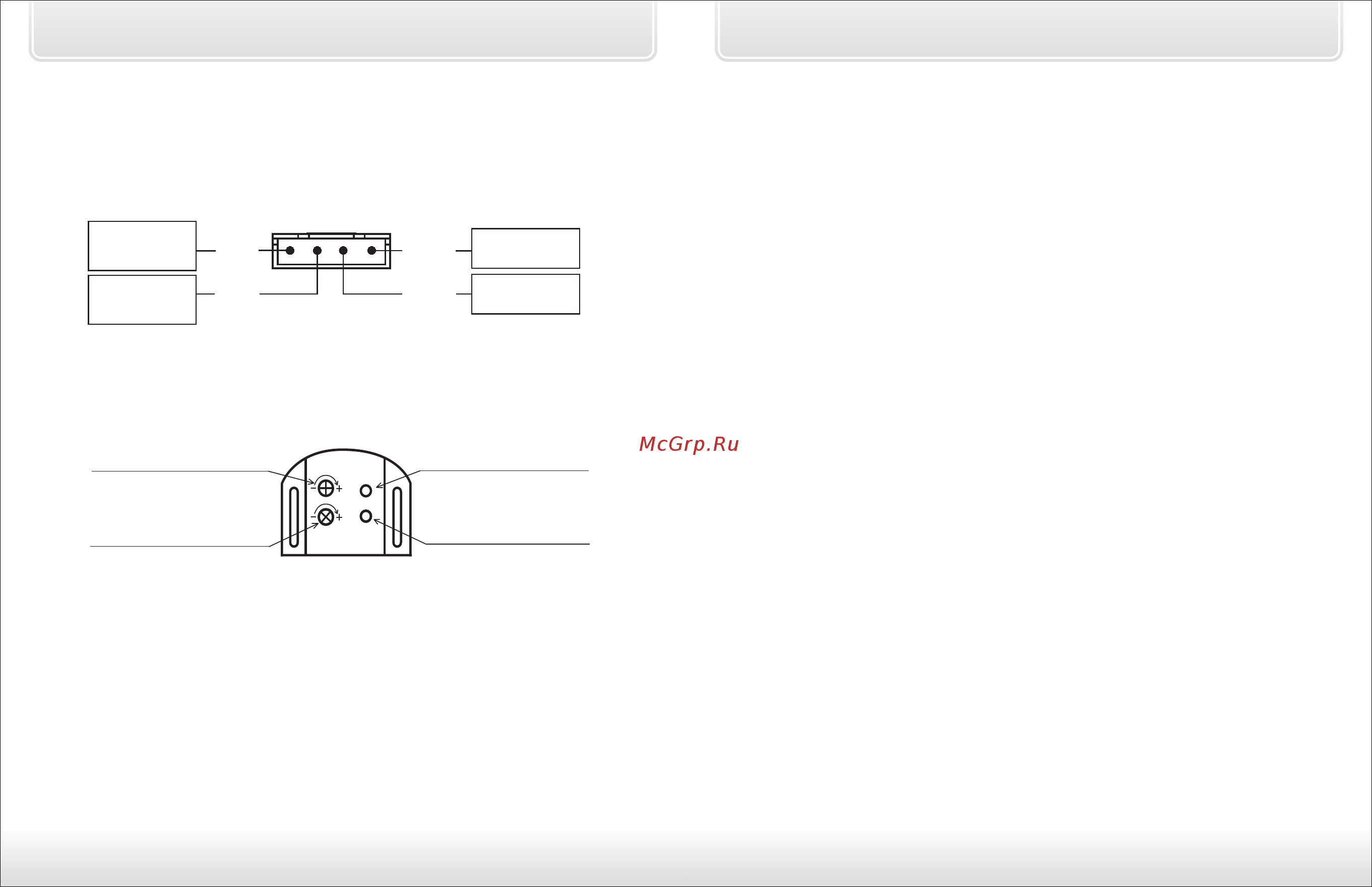

Двухуровневый датчик удара, входящий в комплект поставки
подключается к 4-х контактному разъему «Х4» центрального блока.
Назначение контактов разъема «Х4»:
Oɬɪɢɰɚɬɟɥɶɧɵɣ
ɜɯɨɞɬɪɟɜɨɠɧɨɝɨ
ɭɪɨɜɧɹ ɞɚɬɱɢɤɚ
Oɬɪɢɰɚɬɟɥɶɧɵɣ
ɜɯɨɞɩɪɟɞɭɩɪɟɞ
ɭɪɨɜɧɹ ɞɚɬɱɢɤɚ
ɉɢɬɚɧɢɟ ɞɚɬɱɢɤɚ
+12ȼ
Ʉɨɪɩɭɫ (-)
белый
синий черный
красный
Настройка датчика удара:
Для начала необходимо уменьшить чувствительность обоих уровней
датчика, повернув регуляторы чувствительности против часовой
стрелки до упора.
регулировка чувствительности
предупредительного уровня
регулировка чувствительности
тревожного уровня
индикатор срабатывания
тревожного уровня датчика
индикатор срабатывания
предупред. уровня датчика
Первым настраивается предупредительный уровень. Для настройки
необходимо открыть дверь автомобиля, включить режим охраны. Затем
поочередно поворачивая регулировочный винт датчика по часовой
стрелке и нанося легкие удары по кузову автомобиля (например
на стыке рамок окон боковых дверей) добиться желаемого порога
срабатывания. Далее аналогичным образом необходимо настроить
тревожный уровень датчика.
инструкция по установке
25
Подключение сервисной кнопки
Подключите сервисную кнопку к 2-х контактному разъему «X6»
центрального блока.
Подключение светодиода — индикатора состояния
Светодиод-индикатор необходимо подключить к 2-х контактному
разъему «X7» центрального блока.
Подключение приемопередатчика (антенного
модуля)
Модуль приемопередатчика с антенной подключается к 5-контактному
разъему «X5» с помощью кабеля, входящего в комплект сигнализации.
Рекомендации по размещению приемопередатчика см. на стр.9
