StarLine А62 Dialog
16

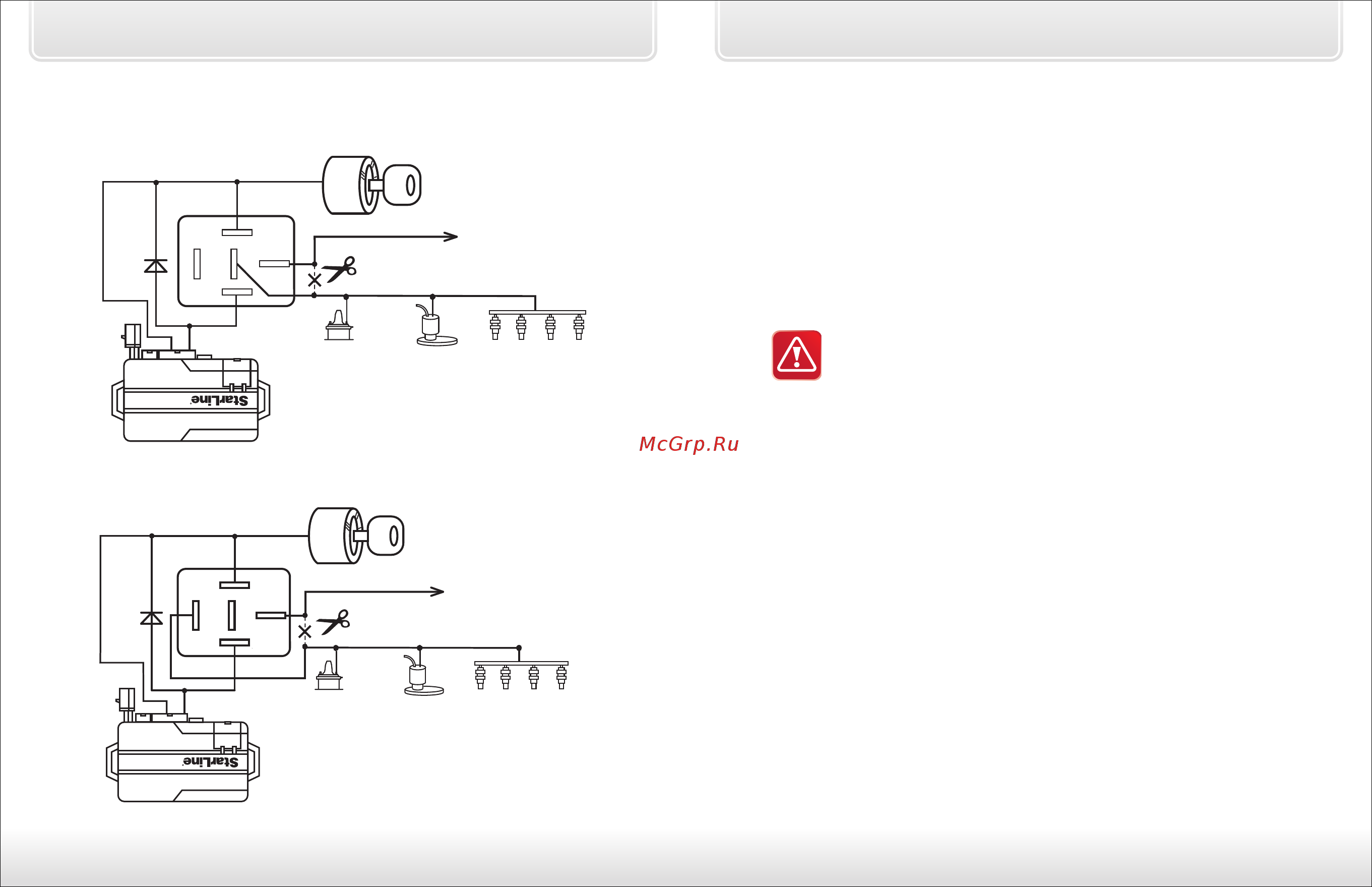

Для нормально замкнутого (НЗ) режима работы
катушка
зажигания
бензонасос
блокируемые цепи
черно-желтый
катушка
зажигания
бензонасос
топливные
форсунки
VD1
к блоку предохранителей
автомобиля
разъем Х3
замок
зажигания
контакт
15
86
30
85
87
ɚ
желтый
Для нормально разомкнутого (НР) режима работы
замок
зажигания
контакт
15
катушка
зажигания
бензонасос
блокируемые цепи
катушка
зажигания
бензонасос
топливные
форсунки
VD1
к блоку предохранителей
автомобиля
86
30
85
87
ɚ
черно-желтый
разъем Х3
желтый
инструкция по установке
17
Подключение встроенной цепи блокировки двигателя
На плате центрального блока сигнализации установлено реле
блокировки с одной группой переключающихся контактов («Х1»).
Максимальный коммутируемый ток встроенного реле блокировки —
15А. Обязательно запрограммируйте необходимый режим работы реле
- программируемая функция 10. Заводская настройка - НЗ блокировка.
Разорвите одну из штатных цепей блокировки двигателя, например:
питание бензонасоса или топливных форсунок. В разрыв блокируемой
цепи подключите два из трех переключающихся контактов встроенного
реле блокировки. Для подключения используйте 3-х проводной кабель
из комплекта сигнализации.
При подключении в разрыв цепи с индуктивной нагрузкой
(блокирование силового провода бензонасоса) следует
помнить, что максимальный ток цепи во время коммутации
может превышать допустимый ток реле, что приведет к его
выходу из строя через некоторое время.
Подключение концевых выключателей
Концевые выключатели дверей
При монтаже автосигнализации можно подключать входы сигнализации
непосредственно к концевым выключателям дверей или к плафону
освещения салона следующим образом:
Сине-черный провод 14-ти контактного разъема «X3» подключите
к кнопочным выключателям дверей, замыкающимся на корпус при
открывании дверей.
Сине-красный провод 14-ти контактного разъема «X3» подключите
к кнопочным выключателям дверей, замыкающимся на +12В при
открывании дверей.
