6 Installations- und Bedienungsanleitungen
Austausch des Versorgungskabels
Beim Versorgungskabel Ihrer Waschmaschine handelt es sich um ein Spezialkabel, das
nur bei den autorisierten Kundendienstzentren erhältlich ist.
4. Drücken Sie den oberen Teil der Kabeldurch-
führung leicht von der Rückwand weg, zie-
hen Sie daraufhin das Versorgungskabel nach
oben hin heraus [Abb. 3].
Gehen Sie in umgekehrter Reihenfolge vor, um
das neü Kabel anzuschließen.
Schieben Sie hierauf den Deckel wieder auf, set-
zen Sie ihn hierzu auf den Waschvollautomaten
[Abb. 4] und schieben Sie ihn nach vorne und
zwar so, dass seine vorderen Haken in die ent-
sprechenden Schlitze der Schalterblende eingrei-
fen, schrauben Sie abschließend die Schrauben
wieder ein.

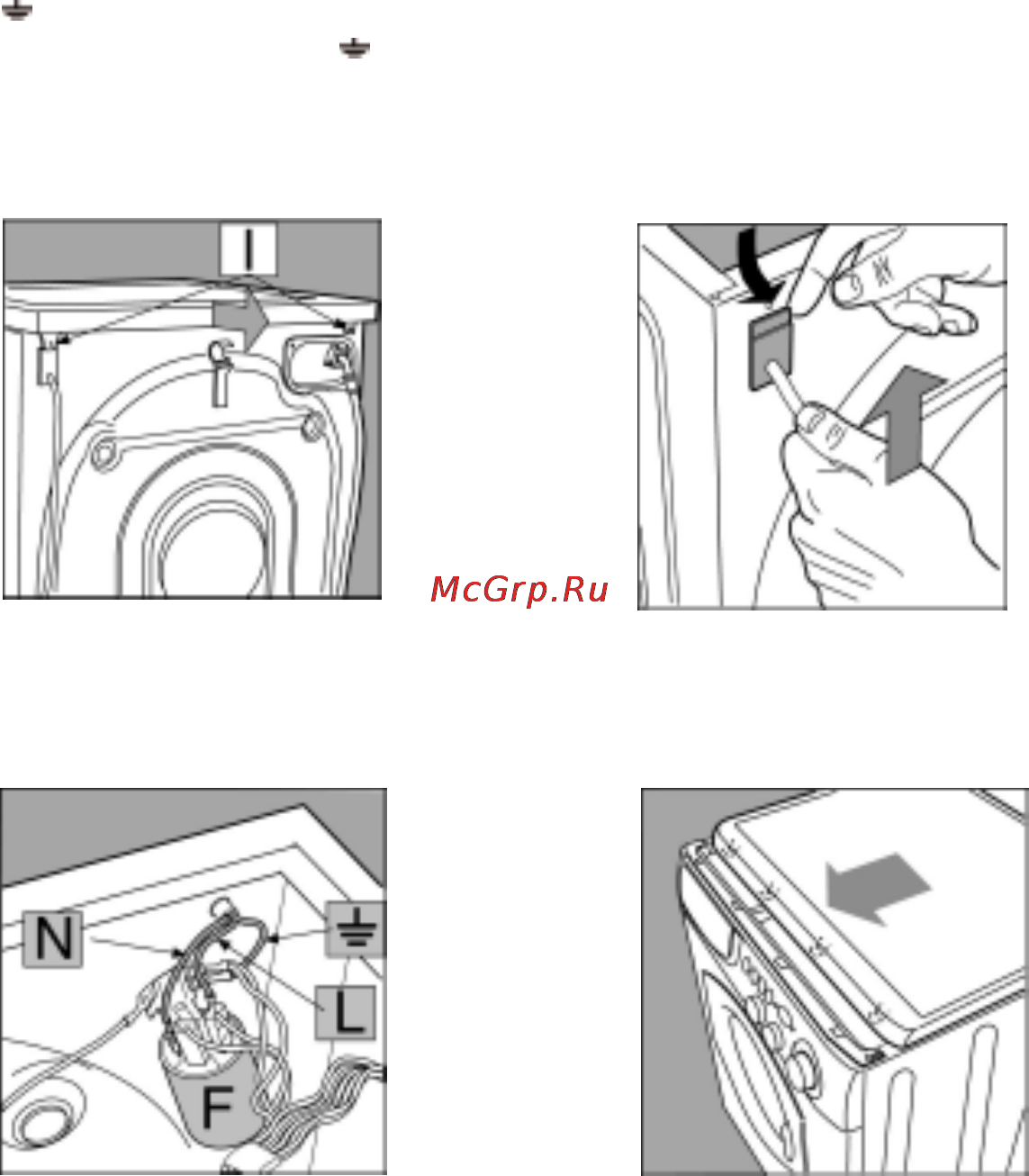

Abb. 3
Abb. 4Abb. 2
Abb. 1
Dieses ist wie folgt auszutauschen:
1. Vergewissern Sie sich, dass Ihre Waschma-
schine ausgeschaltet, und der Stecker heraus-
gezogen ist.
2. Nehmen Sie den Deckel ab. Schrauben Sie
hierzu die beiden Schrauben I aus, und zie-
hen Sie den Deckel nach vorne hin zab.
[Abb. 1].
3. Nehmen Sie die Drähte vom Entstörer F
[Abb. 4] ab, achten Sie hierbei auf die kor-
rekten Anschluss stellen (Blaür Draht = N;
Brauner Draht = L) und lassen Sie den Erd-
leiter
bis zum Schluss. Anmerkung: die
Buchstabe L, N und das Symbol
sind auf
dem Entstörer abgebildet.
