ТЭК-ЭЛЕКТРОНИКС PRIZRAK-720 [5/19] Puk код

TEC-61152-8 Техническое описание «Призрак»-720

◊ При включении зажигания светодиод гаснет

◊ После ввода PIN-кода раздается тревожный звуковой сигнал

◊ При выключении зажигания светодиод загорается вновь и

горит некоторое время.

Для того, чтобы включить или выключить режим сервисного

обслуживания, выполните следующие действия:

1 Включите зажигание.

2 Введите PIN-код.

3 Нажмите на кнопку программирования 6 раз (начните

это делать не позднее, чем через 10 секунд после ввода

PIN-кода).

4 Дождитесь подтверждения правильности действий:

◊ Режим включен – 1 звуковой сигнал, 1 световой сигнал

и звуковая трель

◊ Режим выключен – 2 звуковых, 2 световых сигнала и

звуковая трель.

Автоматическое отключение режима сервисного обслуживания

Данная функция автоматически отключит режим сервисного

обслуживания после того, как будет пройдено 10 километров.

Благодаря этому Вы можете не опасаться, что забудете выклю-

чить этот режим, забрав автомобиль из сервиса.

При включении режима сервисного обслуживания с помощью

PUK-кода автоматическое отключение режима не осуществляется.

Если контроль скорости не поддерживается автомобилем,

функция автоматического отключения режима сервисного обслу-

живания недоступна.

Дополнительные возможности

Сигнализация обладает дополнительными функциями, позволяющими повысить уровень защиты автомобиля.

Автоматическое закрытие стеко л («Ком ф о р т»)

Можно запрограммировать сигнализацию таким образом, что

стекла автомобиля будут закрываться автоматически при по-

становке в «Охрану». Поддерживается не всеми автомобилями

(см. «Integrator»).

Управление электромеханическим замком капота

Сигнализация позволяет закрыть дополнительно установ-

ленный замок капота одновременно с автомобилем, а открыть –

после ввода PIN-кода.

Управление центральным замком

Если в автомобиле нет функций:

1 Запирание дверей после начала движения.

2 Отпирание при выключении зажигания.

3 Их можно реализовать с помощью сигнализации.

Поддерживается не всеми автомобилями (см. «Integrator»).

Управление дополнительной парковочной системой

В сигнализации реализованы гибкие алгоритмы управления

дополнительными датчиками парковки. Предусмотрено три режи-

ма работы и использование штатных кнопок автомобиля.

Подключение

Входы/выходы сигнализации

Назначение выводов сигнализации описано в таблицах, а ну-

мерация контактов в разъемах — на Рис. 1. Конфигурирование

входов/выходов осуществляется с помощью программирования

(см. раздел «Программирование аппаратных функций сигнализа-

ции (‘‘Меню 1ˮ)»).

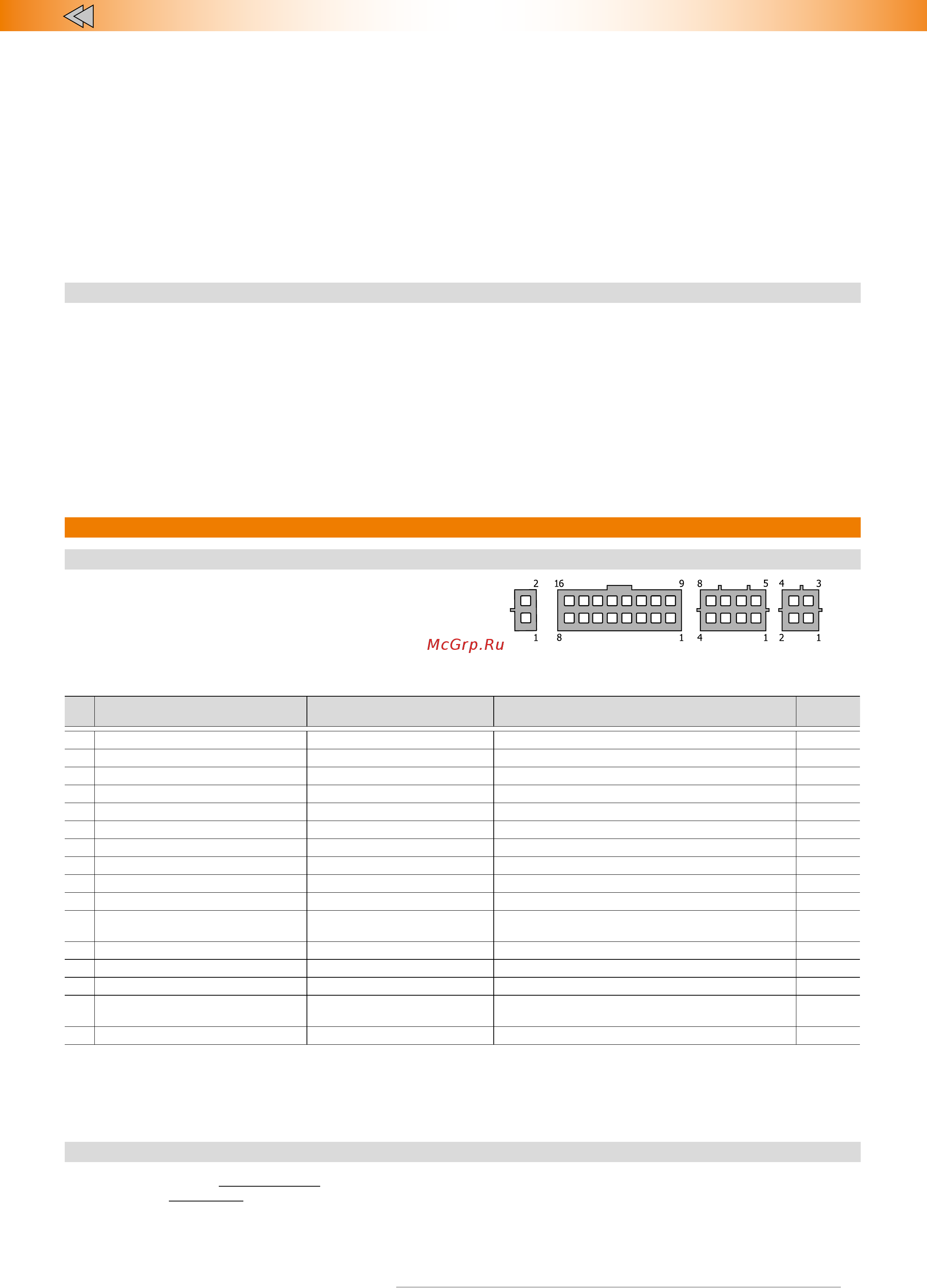

Рис. 1. Нумерация контактов в разъемах, вид со стороны проводов

Таблица 2. Описание основного (16-ти контактного) разъема сигнализации

№ Цвет Тип Назначение Ток, мА

1 — — — —

2 — — — —

3 Желтый/красный Канал связи — —

4 Серый/черный Вход (–) Референсная масса/Отрицательная кнопка 0,5

5 Розовый/зеленый Программируемый Вход (+) Контроль состояния стоп сигнала 1,5

6 Коричневый CAN Шина данных автомобиля «CAN L»

7 Белый/черный Выход (–) Блокировка двигателя 150

8 Черный Питание Масса —

9 — — — —

10 — — — —

11 Синий/красный

Программируемый

выход (+/–)

Альтернативное управление

аварийной сигнализацией

±150

12 Серый/желтый Вход (+) Аналоговая кнопка/Положительная кнопка 0,5

13 Зеленый/черный Программируемый Вход (–) Капот 1,5

14 Коричневый/красный CAN Шина данных автомобиля «CAN H» —

15 Розовый/черный Выход (+/–)

Управление сиреной (+) /

Управление клаксоном (–)

1300/150

16 Красный Питание +12В 1500/3,5

Ток потребления по выводу № 8 зависит от нагрузки, подключенной

к отрицательным выходам.

Дано типовое значение тока потребления в рабочем режиме и режи-

ме покоя, может изменяться в зависимости от нагрузки на положительных

выходах.

Выходы № 7, 11, 15 защищены от короткого замыкания, индукционных

выбросов, перегрева и превышения максимально допустимой нагрузки.

Описание контактов основного разъема сигнализации

Контакт № 1, 2, 9, 10.

Не используется.

Контакт № 3.

Канал связи. Подключается к цепи автомобиля с

коммутируемым или некоммутируемом напряжением положитель-

ной полярности. Сигнал +12B на выбранной цепи должен присут-

ствовать при заведенном двигателе. По данной цепи осуществля-

ется связь между центральным блоком и реле блокировки.
