ТЭК-ЭЛЕКТРОНИКС PRIZRAK-720 [7/19] Описание реле pline 221 и рекомендации по его установке

TEC-61152-8 Техническое описание «Призрак»-720

Вывод «Канал связи и питание» реле необходимо подключить

к цепи автомобиля с коммутируемым напряжением положитель-

ной полярности, сигнал на этой цепи должен присутствовать при

заведенном двигателе (например, можно использовать цепь зажи-

гания, бензонасос, форсунки, катушки зажигания и т.п.).

Блокировать можно как ту цепь, по которой осуществляется

связь между центральным блоком и реле, так и другую подходя-

щую цепь автомобиля.

Если блокируется та же цепь по которой осуществляется

связь между центральным блоком и реле, место разрыва

должно быть после точки подключения вывода «Канал

связи и питание» реле.

Выводы реле на блокировку подключаются в разрыв вы-

бранной цепи в любом порядке (какой из них подключается до

разрыва, а какой после — значения не имеет). После установки

сигнализации необходимо осуществить проверку связи между

центральным блоком и реле.

В реле реализован встроенный акселерометр, он необходим

для автомобилей, в которых отсутствует информация о движении

автомобиля в шине CAN, а также позволяет реализовать дополни-

тельные возможности для автомобилей, у которых информация о

движении в шине CAN присутствует, а именно:

◊ Обеспечить блокировку двигателя даже в случае, если по

каким-либо причинам центральный блок получает невер-

ные данные о скорости автомобиля из шины

◊ Наличие акселерометра позволит запустить двигатель в

случае потери связи между центральным блоком и реле, и

заглушить его после начала движения.

В автомобиле не допускается установка более одного

реле pLine-221.

Реле не рекомендуется устанавливать на детали автомобиля,

на которые передаются вибрации при пуске или работе двигате-

ля. Такая установка затрудняет аутентификацию движения авто-

мобиля вследствие наложения на полезный сигнал акселероме-

тра большого количества шумов.

Заводская установка чувствительности предполагает, что

реле размещено и закреплено так, что вибрации двигателя при

запуске и работе последнего модулю практически не передаются.

После установки сигнализации нужно обязательно проверить

настройки чувствительности акселерометра, и при необходимо-

сти их отрегулировать.

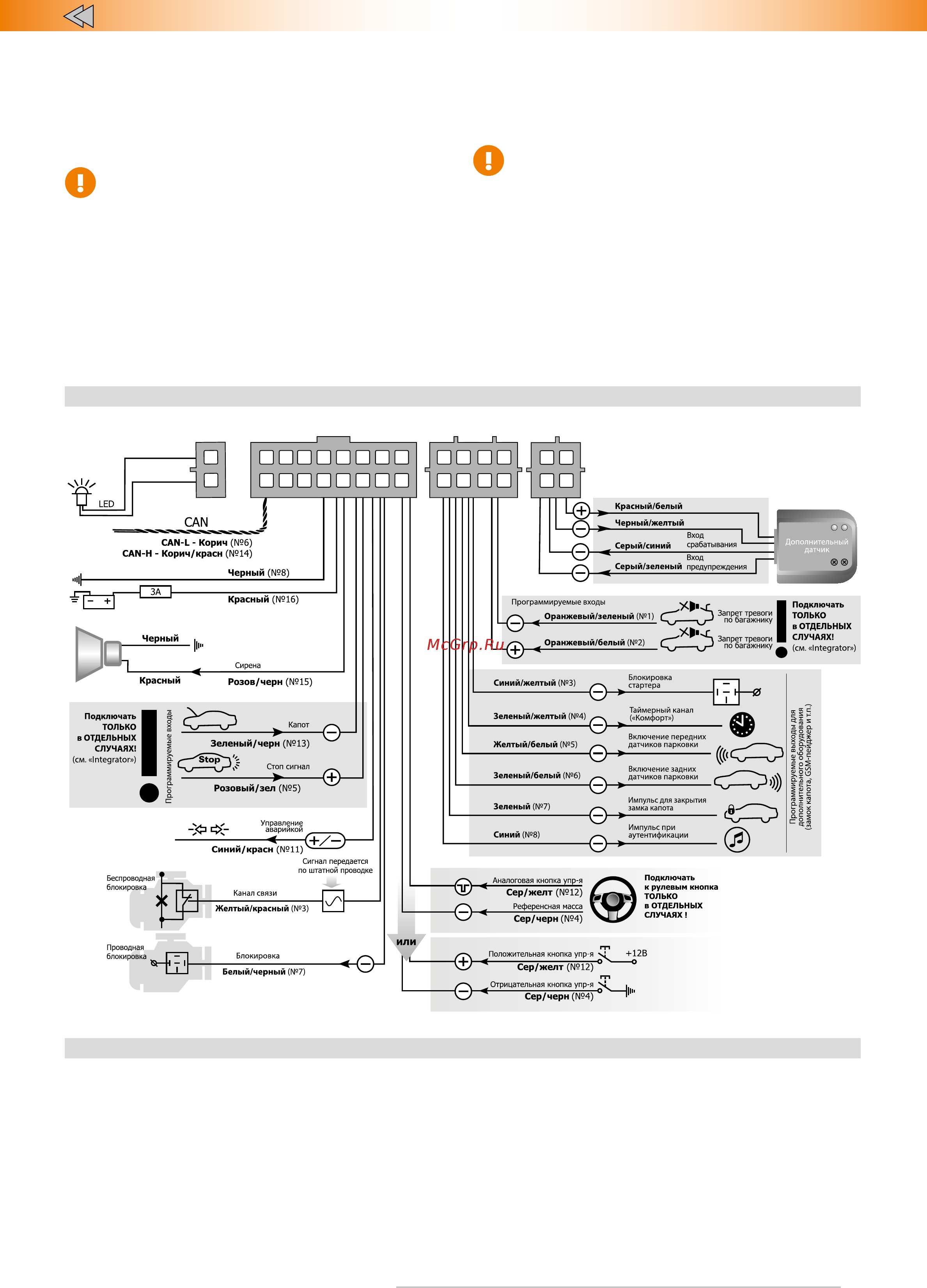

Схема подключения сигнализации (заводские установки)

Индикация параметров шины CAN

Данная функция позволяет оперативно проанализировать нали-

чие определенных параметров (перечисленных ниже) в шине CAN

конкретного автомобиля и, исходя из полученных результатов, скор-

ректировать схему подключения. Индикация параметров осущест-

вляется с помощью встроенного светодиода (см. Рис. 2). Светодиод

загорается при активации любого из перечисленных ниже параме-

тров (открытии двери, нажатии на педаль тормоза и т.п.) и горит в

течение 5 секунд или до деактивации этого параметра.

Индикация параметров «Обороты двигателя» и «Температура

двигателя» производится другим способом:

«Обороты двигателя»

— светодиод моргает с частотой про-

порциональной фактическим оборотам двигателя: 1 моргание

светодиода в секунду соответствует 500 оборотам двигателя в

минуту. Параметр индицируется один раз, но полный цикл (5 се-

кунд) за каждый запуск двигателя. Параметр индицируется в том

случае, если не осуществляется индикация других параметров.

«Температура двигателя»

— светодиод моргает 1 раз при по-

лучении каждого нового значения температуры (при включенном

зажигании или при заведенном двигателе). Параметр индициру-

ется в том случае, если не осуществляется индикация других па-

раметров.
