TEC-61154-15 Техническое описание «Призрак»-740

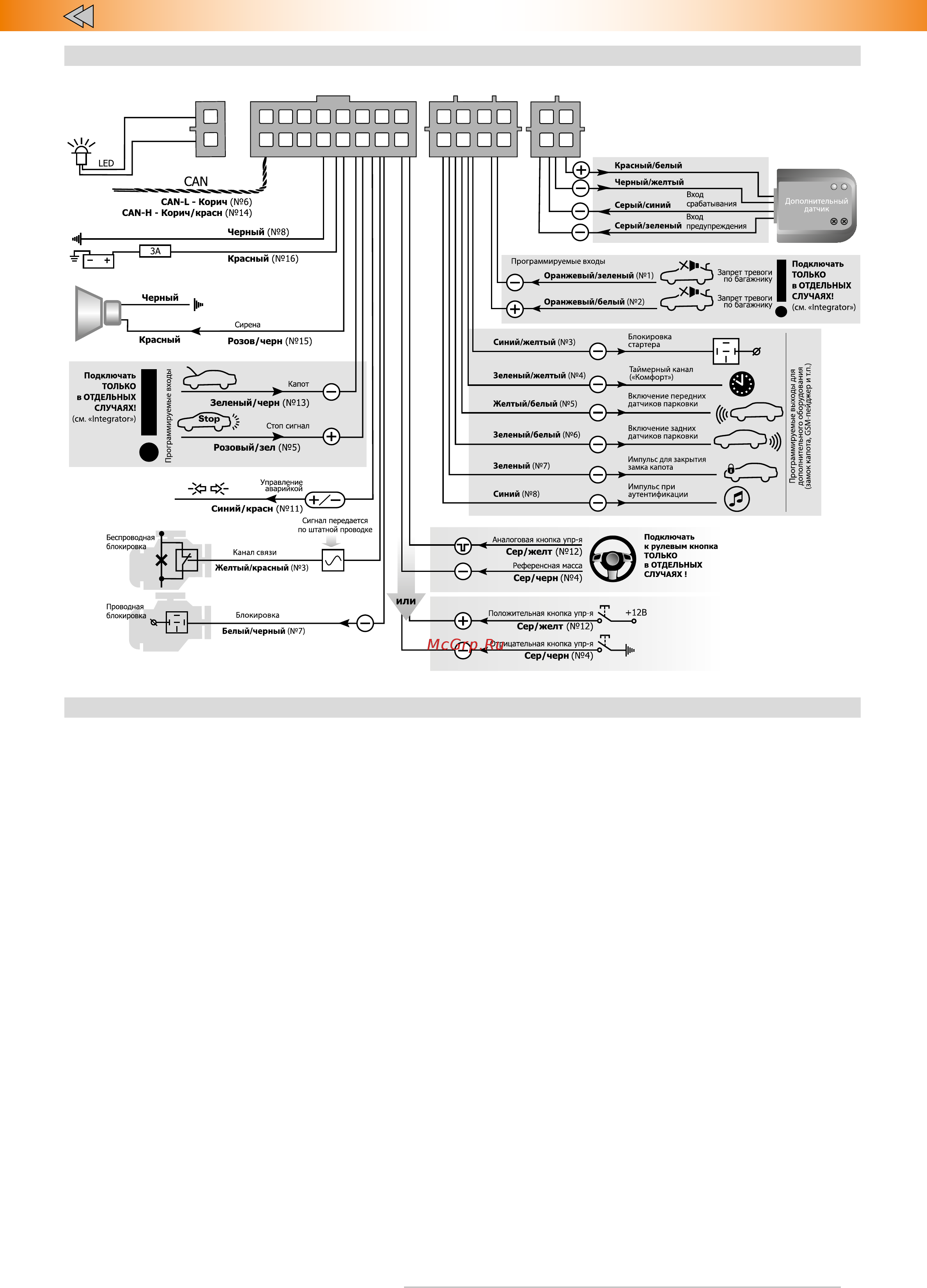

Схема подключения сигнализации (заводские установки)
Индикация параметров шины CAN
Данная функция позволяет оперативно проанализировать нали-
чие определенных параметров (перечисленных ниже) в шине CAN
конкретного автомобиля и, исходя из полученных результатов, скор-
ректировать схему подключения. Индикация параметров осущест-
вляется с помощью встроенного светодиода (см. Рис. 2). Светодиод
загорается при активации любого из перечисленных ниже параме-
тров (открытии двери, нажатии на педаль тормоза и т.п.) и горит в
течение 5 секунд или до деактивации этого параметра.
Индикация параметров «Обороты двигателя» и «Температура
двигателя» производится другим способом:
«Обороты двигателя»
— светодиод моргает с частотой про-
порциональной фактическим оборотам двигателя: 1 моргание
светодиода в секунду соответствует 500 оборотам двигателя в
минуту. Параметр индицируется один раз, но полный цикл (5 се-
кунд) за каждый запуск двигателя. Параметр индицируется в том
случае, если не осуществляется индикация других параметров.
«Температура двигателя»
— светодиод моргает 1 раз при по-
лучении каждого нового значения температуры (при включенном
зажигании или при заведенном двигателе). Параметр индициру-
ется в том случае, если не осуществляется индикация других па-
раметров.
Функция индицирует следующие параметры:
◊ Двери (каждая дверь отдельно, капот, багажник
◊ Состояние замка зажигания (ключ в замке, АСС, IGN, Start)
◊ Двигатель заведен
◊ Состояние КПП (для АКПП – «P» «R» «N» «D», для
МКПП – «R»)
◊ Стояночный тормоз
◊ Стоп сигнал
◊ Охрана
◊ Паника штатной сигнализации
◊ Статус центрального замка
◊ Игнорирование датчиков
◊ Обороты двигателя
◊ Температура двигателя
