Инструкция по эксплуатации Страница: 2

Zamel RZB-02 [2/2] Программирование времени

VER. 003_18.05.2011

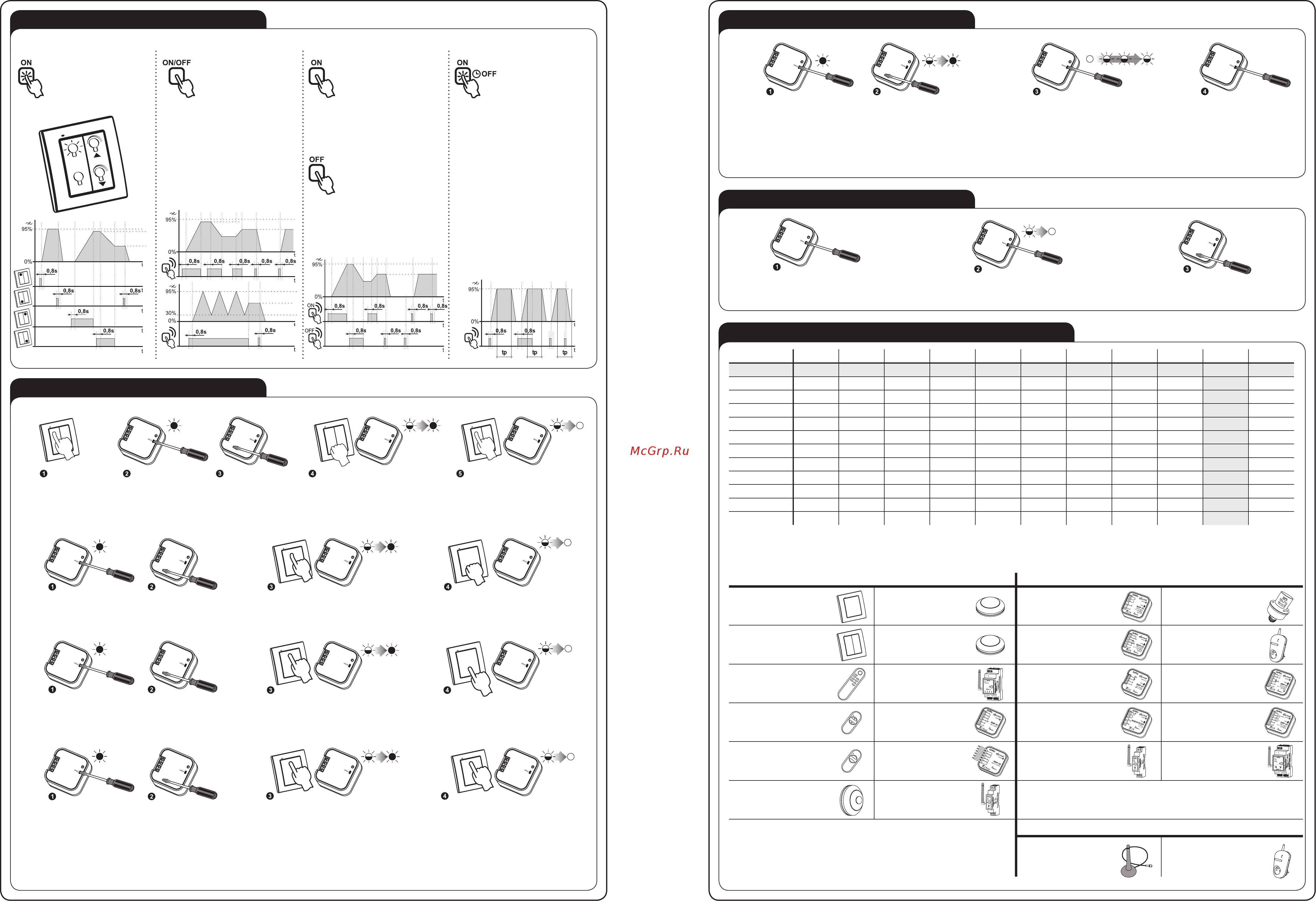

РАБОТА RDP-01

Устройство RDP-01 может работать в пяти режимах:

ПРОГРАММИРОВАНИЕ ПУЛЬТОВ

КОМФОРТНЫЙ

(Доступен только при

работе с четырехкно-

почным передатчиком)

Режим, в котором

реализуются функции:

ОДНОКНОПОЧНЫЙ

Короткое нажатие за-

программированной

кнопки (<0,8с) вызы-

вает работу диммера

в секвенции вкл/выкл (до

установленного в последний

раз уровня освещения), а

более длительное нажатие

кнопки (>0,8с) приводит к

переменному осветлению –

затемнению освещения.

ДВУХКНОПОЧНЫЙ

Кнопка ВКЛЮЧИТЬ:

короткое нажатие кноп-

ки (<0,8с) приводит к

включению освещения

до установленной послед-

ний раз величины, а более

длительное нажатие кнопки

(>0,8с) вызывает осветление

до максимальной величины.

Кнопка ВЫКЛЮЧИТЬ:

короткое нажатие

кнопки (<0,8с) приво-

дит к выключению ос-

вещения, а более длительное

нажатие кнопки (>0,8 с) вызы-

вает затемнение освещения

до минимальной величины

ВРЕМЕННОЙ

После нажатия

кнопки, устройство

включается на за-

программированное

время (tp), после чего автома-

тически наступает его выключе-

ния. Повторное нажатие кнопки

в ходе отсчета времени вызы-

вает более раннее выключение

освещения.

Время, введенное производи-

телем – 15 с.

ВНИМАНИЕ! Записанное

время не удаляется.

УДАЛЕНИЕ ПУЛЬТОВ

ПРОГРАММИРОВАНИЕ ВРЕМЕНИ

память

уровня

память

уровня

память

уровня

память

уровня

память

уровня

память

уровня

СОВМЕСТНАЯ РАБОТА И ДАЛЬНОСТЬ ДЕЙСТВИЯ

Символ: ROP-01 ROP-02 ROB-01 SRP-02 SRP-03 RWG-01 RWL-01 ROМ-01 ROМ-10 RDP-01 RTN-01

RNK-02 180 м 200 м 200 м 200 м 200 м 250 м 180 м 250 м 250 м 180 м 250 м

RNK-04 180 м 200 м 200 м 200 м 200 м 250 м 180 м 250 м 250 м 180 м 250 м

P-256/8 230 м 250 м 250 м 250 м 250 м 300 м 200 м 300 м 300 м 230 м 300 м

P-257/4 (2) 180 м 200 м 200 м 200 м 200 м 250 м 180 м 250 м 250 м 180 м 250 м

RNМ-10 230 м 250 м 250 м 250 м 250 м 300 м 200 м 300 м 300 м 230 м 300 м

RNP-01 160 м 180 м 180 м 180 м 180 м 200 м 160 м 200 м 200 м 160 м 200 м

RNP-02 160 м 180 м 180 м 180 м 180 м 200 м 160 м 200 м 200 м 160 м 200 м

RNL-01 160 м 180 м 180 м

отсутствует* отсутствует*

200 м 160 м 200 м 200 м 160 м 200 м

RTN-01 200 м 200 м 200 м 200 м 200 м 250 м 200 м 250 м 250 м 200 м 250 м

RCR-01 160 м 180 м 180 м

отсутствует* отсутствует*

200 м 160 м 200 м 200 м 160 м 200 м

RTI-01 160 м 180 м 180 м 180 м 180 м 200 м 160 м 200 м 200 м 160 м 200 м

RXМ-01 230 м 250 м 250 м 250 м 250 м 300 м 200 м 300 м 300 м 230 м 300 м

* - одноканальные передатчики не работают с реле управления рольставнями.

ВНИМАНИЕ! Указанная дальность действия относится к открытому пространству, т.е. идеальным условиям, без преград. Если между передатчиком и приемником

находятся преграды, следует предвидеть уменьшение дальности действия для: кирпича от 10 до 40%, дерева и гипса от 5 до 20%, армированного бетона от 40 до

80%, металла от 90 до 100%, стекла от 10 до 20%. Негативное воздействие на дальность действия имеют также воздушные и подземные линии электропередачи

высокой мощности, а также антенны сотовой связи, размещенные поблизости устройств.

ПЕРЕДАТЧИКИ ПРИЕМНИКИ

RNK-02

Кнопочный двухканальный

радиопередатчик

RNL-01

Педальный

радиопередатчик

ROP-01

Одноканальный встра-

иваемый радиоприемник

RWL-01

Радиовыключатель

освещения

RNK-04

Кнопочный четырехка-

нальный радиопередатчик

RTI-01

Транслятор

IR/EXTA FREE

ROP-02

Двухканальный встра-

иваемый радиоприемник

RWG-01

Радиоадаптер

для розетки

P-256/8

Восьмиканальный

пульт управления

RNM-10

Модульный четырехкана-

льный радиопередатчик

RDP-01

Одноканальный встра-

иваемый радиодиммер

SRP-02

Встраиваемый

контроллер рольставней

P-257/4

Четырехканальный

пульт управления

RNP-01

Кнопочный четырехканальный

встраиваемый радиопередатчик

ROB-01/12-24V

Радиоприемник

ворот

SRP-03

Центральный встраиваемый

контроллер рольставней

P-257/2

Двухканальный

пульт управления

RNP-02

Четырехканальный встра-

иваемый радиопередатчик

ROM-01

Модульный одноканальный

радиоприемник

ROM-10

Модульный двухка-

нальный радиоприемник

RCR-01

Радиодатчик

движения

RXM-01

Транслятор

RS-485/EXTA FREE

АКСЕССУАРЫ

ANT-01

Наружная

антена

RTN-01

Ретранслятор

Максимальное время около 18 часов.

Нажать и

придержать кнопку

передатчика RNK-04

Нажать кнопку PROG устройства RDP-01

и придержать ее до зажжения

(постоянный сигнал) красного диода LED.

Отпустить кнопку PROG.

Нажать кнопку PROG устройства RDP-01

и придержать ее до зажжения (постоянный сигнал)

красного диода LED. Отпустить кнопку PROG.

Нажать кнопку PROG устройства RDP-01

и придержать ее до зажжения (постоянный сигнал)

красного диода LED. Отпустить кнопку PROG.

Нажать кнопку PROG устройства RDP-01

и придержать ее до зажжения (постоянный сигнал)

красного диода LED. Отпустить кнопку PROG.

Нажать и придержать кнопку

передатчика. Зажжется

(мигающий сигнал, после постоянный)

красный диод LED.

Нажать и потом отпустить первую

кнопку передатчика. Зажжется

(мигающий сигнал, после постоянный)

красный диод LED.

Отпустить кнопку передатчика.

Зажжется (мигающий сигнал,

после постоянный)

красный диод LED.

Нажать эту же кнопку

передатчика, после отпустить.

Диод LED зажжется (мигающий

сигнал), а потом потухнет –

ПЕРЕДАТЧИК ЗАПИСАН.

КОМФОРТНЫЙ режим:

ОДНОКНОПОЧНЫЙ режим:

Режим ВКЛ/ВЫКЛ (две кнопки):

ВРЕМЕННОЙ РЕЖИМ (одна кнопка):

ВНИМАНИЕ: Каждый передатчик может работать с RDP-01 в другом режиме, в зависимости от способа введения его в

устройство. В одном цикле программирования можно записать в устройстве один передатчик. Состояние полной памяти

передатчиков сигнализируется миганием красного диода LED в ходе проб программирования очередных передатчиков.

Нажать и потом отпустить вторую

кнопку передатчика. Диод LED зажжется

(мигающий сигнал), а потом потухнет –

ПЕРЕДАТЧИК ЗАПИСАН.

Отпустить кнопку передатчика.

Диод LED зажжется (мигающий

сигнал), а потом потухнет –

ПЕРЕДАТЧИК ЗАПИСАН.

Нажать и потом отпустить

кнопку передатчика. Зажжется

(мигающий сигнал, после постоянный)

красный диод LED.

Нажать и потом отпустить эту же кнопку

передатчика. Диод LED зажжется

(мигающий сигнал), а потом потухнет –

ПЕРЕДАТЧИК ЗАПИСАН.

После отсчета требуемого

времени (количество

вспышек красного диода

LED) нажать кнопку PROG,

a потом отпустить – ВРЕМЯ

ЗАПИСАНО.

Нажать кнопку PROG устройства

RDP-01, после отпустить кнопку.

Диод LED потухнет, а потом зажжется

(мигающий сигнал). Каждая пульсация

диода LED означает время 1 секунды.

Нажать кнопку PROG устройства RDP-01 и придержать ее до

зажжения (постоянный сигнал) красного диода LED. Отпустить

кнопку PROG. Подождать (около 5 с) пока диод LED зажжется

(мигающий сигнал, a потом постоянный).

Нажать и придержать кнопку PROG

устройства RDP-01.

После около 5 с зажжется (мигающий

сигнал) красный диод LED, после потухнет.

Отпустить кнопку RDP-01 –

ПАМЯТЬ УДАЛЕНА.

1s 2s ns

95%
