ПРИМЕНЕНИЕ
После нажатия кнопки, передатчик высылает сигнал с частотой 868,32 MHz, управляющий приемниками EXTA FREE. Процеду-
ра программирования устройства (ввода передатчика в память приемника), описана в руководствах по эксплуатации
отдельных приемников системы EXTA FREE. Дальность действия (до 250 м в зависимости от приемника) можно увеличить
посредством применения ретрансмиттеров RTN-01. Передатчик можно закрепить в любом месте при помощи двухстороннего
скотча или двух распорных дюбелей 5 x (3 x 30) мм.
Способ монтажа при помощи распорных дюбелей:
1. Снять кнопку – для этого следует нажать кнопку
с одной стороны, а с другой, в возникшую щель,
вставить плоскую отвертку и поднять (рис. 1).
2. Определить место монтажа на стене, выполнить
два отверстия, соответствующие монтажным от-
верстиям в основании передатчика.
3. Вставить в отверстия распорные дюбеля.
4. Закрепить основание при помощи шурупов, вкручи-
вая их в распорные дюбеля.
5. Одеть кнопку.
ЗАМЕНА БАТАРЕЙКИ
Разряжение батареек сигнализируется нескольки-
ми зажжениями диоды LED в ходе трансмиссии.
1. Снять кнопки (рис. 1).
2. При помощи отвертки поднять плату с электрони-
кой, отпуская нижний зацеп (рис. 2), а после вынуть
ее из основания.
3. Высунуть батарейку из зажима (рис. 3).
4. Установить новую батарейку. Следует обратить вни-
мание на полярность батарейки, обозначенную
на зажиме. Неправильная установка батарейки
может привести к повреждению устройства.
5. Вставить и захлопнуть плату с электроникой обрат-
но в основание.
6. Одеть кнопки.
ВНИМАНИЕ: Во время замены батарейки, перед ее вставлением в зажим, рекомендуется удержание любой кнопки пере-
датчика около 5 секунд. После вставления батарейки, несколько раз нажать кнопку трансмиссии для проверки правиль-
ности действия. Если передатчик не реагирует - процесс замены этой же батарейки следует повторить.
Устройства фирмы ZAMEL
имеющие такой знак,
могут работать
друг с другом.
СОВМЕСТНАЯ РАБОТА И ДАЛЬНОСТЬ ДЕЙСТВИЯ
Символ ROP-01 ROP-02 ROB-01 SRP-02 SRP-03 RWG-01 RWL-01 ROМ-01 ROМ-10 RDP-01 RTN-01
RNK-02 180 м 200 м 200 м 200 м 200 м 250 м 180 м 250 м 250 м 180 м 250 м
RNK-04 180 м 200 м 200 м 200 м 200 м 250 м 180 м 250 м 250 м 180 м 250 м
ВНИМАНИЕ! Указанная дальность действия относится к открытому пространству, т.е. идеальным условиям, без преград. Если между передатчиком
и приемником находятся преграды, следует предвидеть уменьшение дальности действия для: кирпича от 10 do 40%, дерева и гипса от 5 до 20%,
армированного бетона от 40 до 80%, металла от 90 до 100%, стекла от 10 до 20%. Негативное воздействие на дальность действия имеют также
воздушные и подземные линии электропередачи высокой мощности, а также антенны сотовой связи, размещенные поблизости устройств.
Кнопочный радиопередатчик RNK-04,
управляющий работой дистанционного
выключателя освещения RWL-01 (вкл/
выкл), встраиваемого радиодиммера
RDP-01 (вкл/выкл или осветление/
затемнение) или встраиваемым
контроллером рольставней SRP-02
(поднимание/опускание рольставней).
ГАРАНТИЙНАЯ КАРТА
Производитель предоставляет гарантию на 24 месяца
1. Компания «ZAMEL» предоставляет двухлетнюю гарантию на свои изделия.;
2. Гарантийные обязательства компании «ZAMEL» не распространяются на следующие случаи:; а) появление механических
повреждений в результате транспортировки, погрузки/разгрузки и иных обстоятельств; б) появление неисправностей, вы-
званных неправильной установкой или работой с изделиями компании «ZAMEL»; в) появление неисправностей, вызванных
изменениями, внесенных ПОКУПАТЕЛЯМИ или третьими сторонами в конструкцию проданных изделий либо оборудования,
необходимого для корректной работы таких изделий.; г) появление неисправностей, вызванных форс-мажорными обстоя-
тельствами либо в результате иных случаев, не зависящих от компании «ZAMEL».; з) источники питания (батареи), имею-
щиеся в оснащении оборудования в момент его продажи (если таковые имеются);
3. Все претензии относительно выполнения гарантийных обязательств предоставляются ПОКУПАТЕЛЕМ продавцу в письмен-
ной форме непосредственно после обнаружения неисправности.;
4. Рассмотрение претензий производится компанией «ZAMEL» в соответствии с существующими правилами.;
5. Компания «ZAMEL» оставляет за собой право выбора способа компенсации, будь то замена изделия, ремонт или денежная выплата.
6. Гарантия не исключает, не ограничивает и не приостанавливает прав ПОКУПАТЕЛЯ, вытекающих из несоответствия товара договору.
Печать и подпись продавца, дата продажи.

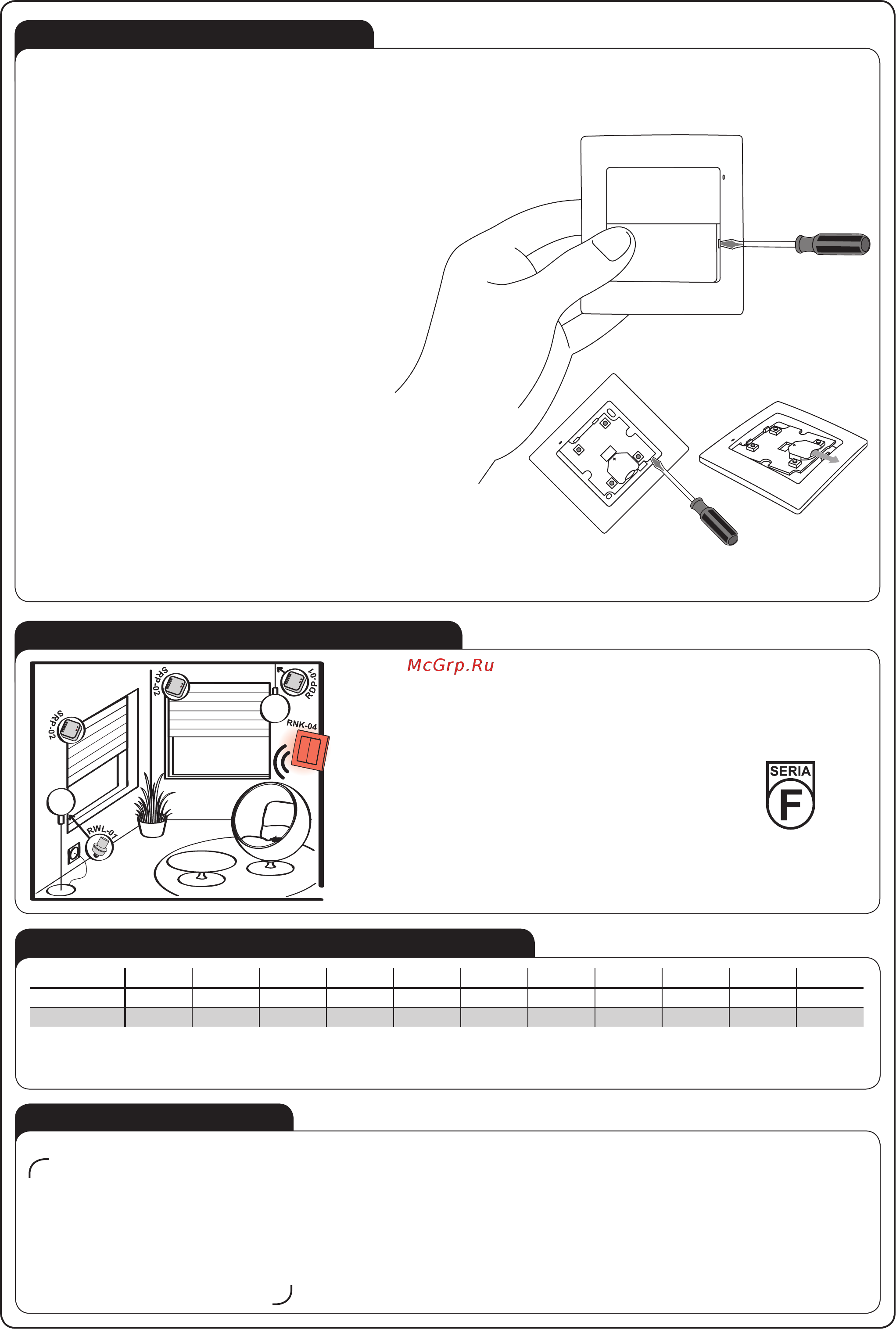

рис. 1
рис. 2 рис. 3
