12
10. ПОРЯДОК РАБОТЫ
10.1. Подготовка к работе
10.1.1. Для удаления стружки из зоны работы режущего инструмента предусмотрено подсоединение станка к
устройству для сбора стружки и древесной пыли см. раздел 13. Патрубок пылесборника (23) подсоединить к
устройству для сбора стружки и древесной пыли Рис.3.
10.1.2. Поместить заготовку на рабочий стол (5). Проверить плавность движения и равномерность прилегания
заготовки к
направляющей планке (13) и рабочему столу (5) Рис. 3.
10.1.3. Проверить правильность настройки сострагиваемого слоя (п.9.1) и установки прижимных устройств.
Прижимная планка (11) должна быть настроена таким образом, чтобы заготовка была плотно прижата к рабочему
столу (5), но в тоже время не мешала продвижению заготовки. Прижимная пластина (12) должна быть настроена
таким образом, чтобы заготовка была плотно
прижата к направляющим планкам (6 и 13), но в тоже время не мешала
продвижению заготовки Рис.5. При выполнении фрезерной операции с применением подвижного стола (17) заготовку
на подвижном столе закрепить с помощью прижимного устройства (8) Рис.4а.
10.1.4. При обрабатывании заготовок длинной более 1000мм установить роликовые опоры.
10.2. Включение
ВНИМАНИЕ!
Перед пробным включением станка убедиться, что на рабочем столе все узлы и механизмы надёжно
закреплены, нет посторонних предметов, и ничего не мешает вращению шпинделя и фрезы.
10.2.1. Вставить электрическую вилку шнура питания станка в розетку с напряжением 220 вольт.
10.2.2. Включение станка производится нажатием на зелёную кнопку магнитного пускателя (16), скорость шпинделя
постепенно повысится до максимальных оборотов Рис. 2.
10.2.4.
Станок должен поработать не менее 2-3 минут. Убедиться, что все элементы станка надежно закреплены и
работают равномерно и правильно.
10.2.5. Когда фрезерование закончено, нажать на красную кнопку магнитного пускателя (16), вилку шнура питания
станка извлечь из питающей розетки Рис.2.
10.3. Фрезерование
10.3.1. К работе с фрезерным станком допускать лиц подготовленных и имеющих опыт работы
с фрезерными
деревообрабатывающими станками. Приступая к выполнению фрезерной операции на станке необходимо изучить
руководство по эксплуатации и устройство станка, чётко знать о назначении каждого органа управления станком.
10.3.2. Перед выполнением намеченной фрезерной операции чётко знать о методах и режимах предполагаемой
обработки, получить информацию в соответствующих учебных пособиях или у квалифицированного специалиста
.
10.3.3. Произвести подготовительные настройки описанные выше. Подача заготовки производится вручную по
рабочему столу (5) и направляющим планкам (6 и 13) Рис.2, 5.
10.3.4. При использовании в работе подвижного стола (17) установить заготовку по направляющей скоса (14),
надёжно закрепить заготовку прижимным устройством (8).Подача заготовки производится вручную по рабочему
столу (5), перемещая подвижный стол (17) Рис.4а, 5.
10.3.5. Подавать заготовку с равномерной
скоростью. Любая остановка заготовки образует неровность или ступень на
обрабатываемой поверхности заготовки.
10.3.6. Скоростной режим подачи и глубина фрезерной обработки при использовании определённых материалов
заготовок и режущего инструмента подбирается по справочной литературе или опытным путём.
10.4. Фрезерование криволинейных кромок
10.4.1. Фрезерование криволинейных кромок может быть плоским и профильным, сквозным (по всему контуру
заготовки) и не сквозным (часть длины контура).
10.4.2. Для выполнения криволинейного фрезерования используются специальные приспособления – цулаги, упорные
кольца и копировальные пальцы. На вставке (42) рабочего стола (5) Рис.8 имеются отверстия, в которые возможна
установка копировального пальца. К нижней части заготовки крепится предварительно изготовленный шаблон.
Обводя шаблон по копировальному пальцу, подаём заготовку и получаем
нужный профиль по заданному контуру.
Меняя шаблоны и режущий инструмент, можно получить различные изделия. Об изготовлении и методах работы с
этими приспособлениями можно получить информацию в соответствующих учебных пособиях о работе с фрезерными
деревообрабатывающими станками.
ВНИМАНИЕ! НЕ ВКЛЮЧАЙТЕ И НЕ ВЫКЛЮЧАЙТЕ СТАНОК ПРИ НЕ ОТВЕДЁННОЙ ЗАГОТОВКЕ ОТ
РЕЖУЩЕГО ИНСТРУМЕНТА
9

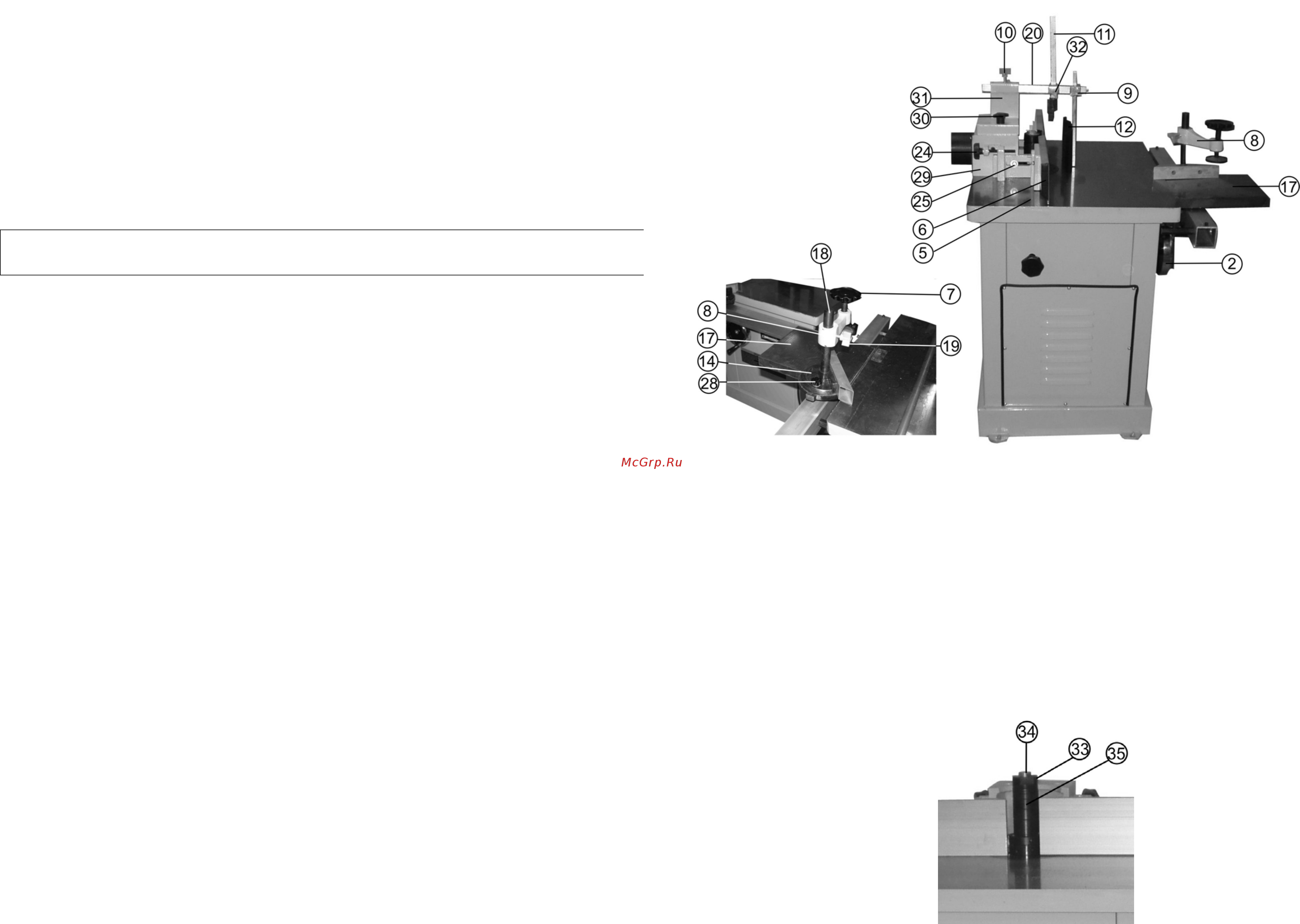

Рис.4а Рис.5
8.3. Установка прижимных устройств и направляющей скоса
8.3.1. На подвижном столе (17) установить стойку (18). На стойке (18) установить, используя шайбу и винт фиксации (28), и
закрепить направляющую скоса (14) Рис.4а.
8.3.2. На стойке (18) используя винт фиксации (19) закрепить прижимное устройство (8) Рис.4а.
8.3.3. На корпусе узла направляющих планок (29) установить и закрепить двумя винтами фиксации (30) стойку
прижимов (31)
Рис.5.
8.3.4. В квадратное гнездо стойки прижимов (31) вставить штангу (20) и закрепить двумя винтами фиксации (10 и 21) Рис.3,5.
8.3.5. Используя крепления (N) Рис.1 и винты фиксации (32 и 9) на штанге (20) установить и закрепить прижимную планку (11)
и прижимную пластину (12) Рис.5.
8.4. Установка ручки на маховик установки высоты фрезы
8.4.1. Ручку (К) Рис.1 установить и закрепить контргайкой
на маховик установки высоты фрезы (2) Рис.5.
8.5. Установка фрезерных головок и насадных фрез
8.5.1. Для установки фрезерной головки или насадной фрезы необходимо ручку фиксации (15) Рис.3 оттянуть (от станка) и
повернув на 90
о
установить в нижнее положение (к станку), тем самым застопорить вращение вставки шпинделя (34).
Рожковым ключом (не комплектуется) открутить гайку (33). Со вставки шпинделя (34) снять наборные шайбы (35) Рис.6.
Рис.6
