10

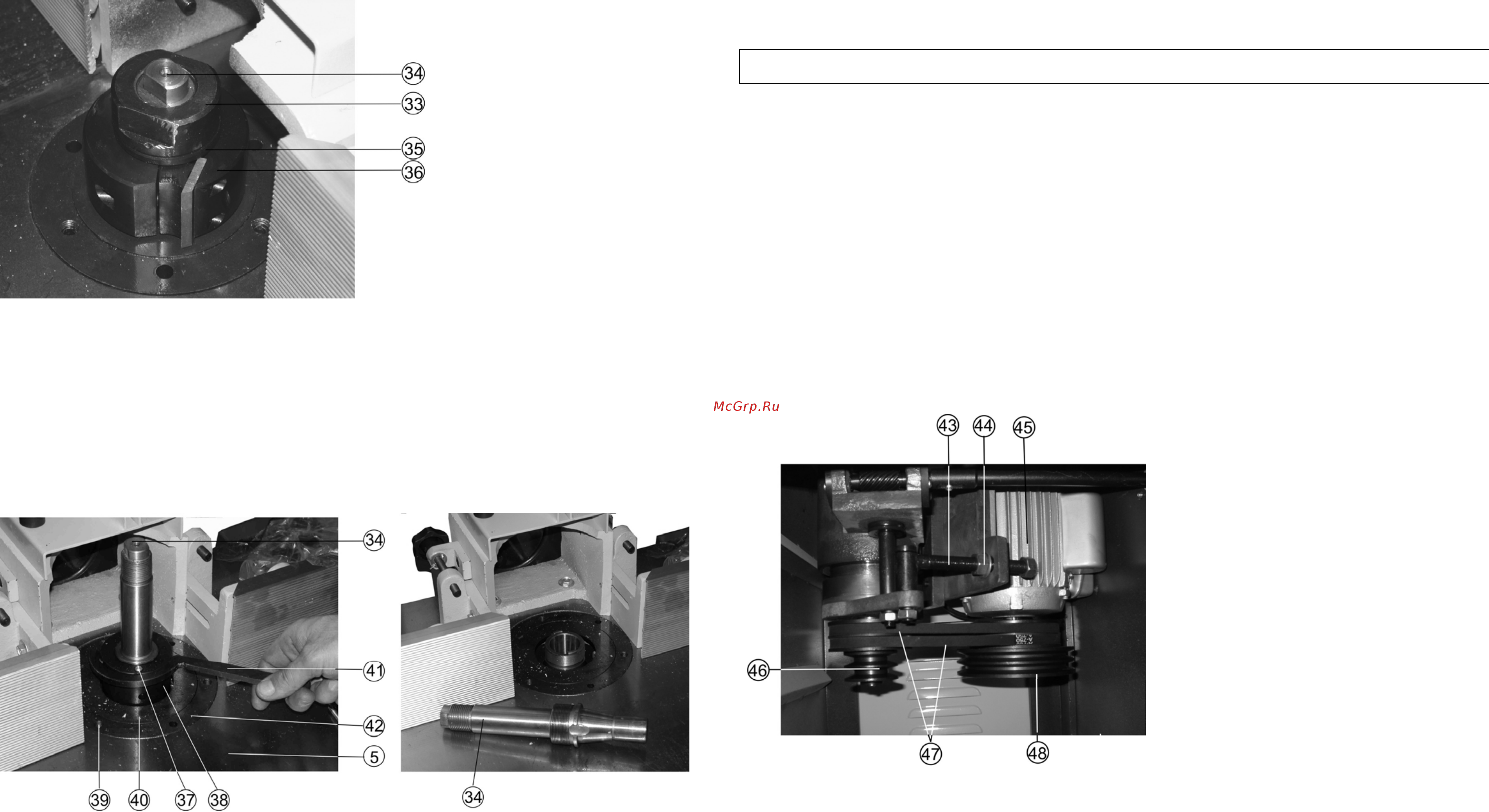

Рис.7
8.5.2. На вставку шпинделя (34) установить фрезерную головку (36) (или насадную фрезу), выше фрезерной головки
(36) при необходимости установить наборные шайбы (35), так чтобы перекрыть 1-2 оборота резьбы на вставке
шпинделе (34), в противном случае Вам не удастся закрепить фрезу или фрезерную головку (36) гайкой (33) Рис.7.
8.5.3. При выполнении разного вида фрезерования не на всю высоту заготовки (например
, выборка паза и т.п. -
нижняя часть заготовки не обрабатывается) в первую очередь на вставку шпинделя (34) перед фрезой или фрезерной
головкой (36) по необходимости установить наборные шайбы (35), установить фрезерную головку (36), закрепить
см.п.8.5.2 Рис.7.
8.5.4. При выполнении некоторых фрезерных операций не на всю высоту заготовки (например, выбрать четверть и т.п.
–
верхняя часть заготовки не обрабатывается), а высота режущей части фрезы или фрезерной головки (36) превышает
размер фрезерования - необходимо извлечь вкладышное кольцо (40). Опустить фрезерную головку (36) частично ниже
плоскости рабочего стола (5) Рис.8.
Рис.8
Рис.9
8.6. Монтаж и демонтаж вставки шпинделя
8.6.1. На станке предусмотрена замена вставки шпинделя (34) или возможность установки шпиндельной насадки
(цангового патрона и т.п.) на место вставки шпинделя (34).
8.6.2. Застопорить вращение вставки шпинделя (34) см.п. 8.5.1.
8.6.3. Ослабить два винта зажимной гайки (37), ключом (41) скрутить зажимную гайку (37) и колпачковую гайку (38),
извлечь вставку шпинделя (34) Рис.8, 9.
8.6.4.
Установка вставки шпинделя (34) производится в обратном порядке, описанном в пункте 8.6.3, при это выборку
вставки шпинделя (34) необходимо совместить с ответной частью посадки конуса вставки шпинделя (34) Рис.9.
11
9. РЕГУЛИРОВКА
Ваш станок был собран и полностью отрегулирован на заводе- изготовителе. Во время транспортировки регулировки могут
нарушиться, поэтому перед началом эксплуатации регулировки необходимо проверить вновь.
ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте какие-либо регулировки при включенном станке. Это может привести к
травме.
9.1. Регулировка перед началом работы
9.1.1.Выполнить установки согласно предполагаемой операции см.пункт 8.
9.1.2. При фрезеровании важным в настройке является установка направляющих планок (6 и 13). Ослабить фиксацию
направляющих планок (6 и 13), повернув против часовой стрелки гайки фиксации (25), вращением винтов (24) соответственно
установить переднюю и заднюю направляющие планки (6 и 13) в одной плоскости по касательной к окружности
резания
фрезы. Гайками фиксации (25) закрепить положение направляющих планок (5 и 13). Необходимо обращать особое внимание на
перпендикулярность направляющих планок (6 и 13) относительно рабочего стола (5) (проверяется угольником) Рис.3, 5.
9.1.3. При сквозном (плоском и профильном) фрезеровании задняя направляющая планка (6) остаётся, как указано в п.9.1.2, а
переднюю направляющую планку (13) установить параллельно задней направляющей планке (6) но со смещением
к
касательной окружности резания на величину сострагиваемого слоя (глубины профиля), п.9.1.2. Гайкой фиксации (25)
закрепить установку направляющей планки (6) Рис.3.
9.1.4. При плоском и профильном несквозном фрезеровании обе направляющие планки (13 и 6) устанавливаются в одной
плоскости без смещения относительно друг друга, но со смещением к касательной окружности резания на величину
сострагиваемого слоя Рис.3, 5.
9.1.5.При
выполнении торцевого фрезерования на подвижном столе (17) установить направляющую скоса (14) на показания
требуемого угла Рис.4а.
9.1.6. Установка высоты фрезы относительно рабочего стола (5) выполняется вращением маховика установки высоты фрезы
(2). Вращением маховика установки высоты фрезы (2) по часовой стрелке фреза поднимается, против часовой стрелки –
опускается Рис.5. Установленное положение закрепляется вращением по часовой стрелки
ручки фиксации (3) Рис.3.
Рис.10
9.1.7. Определить необходимую скорость вращения шпинделя для предстоящей обработки заготовки. Для изменения частоты
вращения шпинделя необходимо выкрутить крепёжные винты панели (26), снять панель (26) Рис.(3). Гаечными ключами (не
комплектуется), удерживая за головку болт (43), выкрутить гайку (44), переместить электродвигатель (45) в сторону шкива
шпинделя (46) и установить два ремня передачи (47) в одно из двух положений. Верхнее положение
ремней передачи (47) на
шкивах (46 и 48) соответствует частоте вращения =3500об/мин., нижнее положение ремня передачи (47) на шкивах (46 и 48)
соответствует частоте вращения =7000об/мин. Гаечными ключами (не комплектуется), удерживая за головку болт (43),
закрутить гайку (44) – натянуть ремни передачи (47). Чрезмерное натяжение ускорит износ ремня передачи (47) Рис.9.
