2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры станка приведены в табл. 1
Таблица 1.
Наименование параметра Значение параметра
Номинальное напряжение питания, В 220 ± 22
Частота сети, Гц 50
Род тока
переменный,
однофазный
Номинальная мощность двигателя, Вт 2250
Тип двигателя асинхронный
Частота вращения шпинделя, об/мин 3500; 7000
Диаметр шпинделя, мм 32
Вертикальный ход фрезы, мм 90
Максимальный диаметр фрезы, мм 125
Максимальная высота фрезы, мм 80
Размеры стола, мм 690 х 555
Габариты станка L х W х H, мм 985 х 800 х1240
Уровень звука, дБА не более 80
Диаметр патрубка пылесборника, мм 98
Масса, кг 195
2.1.1. По электробезопасности станок модели "КОРВЕТ 85 " соответствует I классу защиты от поражения
электрическим током.
В связи постоянным совершенствованием технических характеристик моделей оставляем за собой право
вносить изменения в конструкцию и комплектность. При необходимости информация об этом будет прилагаться
отдельным листом к «Руководству»
3. КОМПЛЕКТНОСТЬ СТАНКА
ВНИМАНИЕ! Часть комплектующих деталей находится внутри основания станка.
3.1. В комплект поставки входит:
A. Станок "КОРВЕТ 85 " 1 шт.
B. Подвижный стол 1 шт.
C. Патрубок пылесборника 1 шт.
D. Прижимное устройство 1 шт.
E. Прижимная планка 1 шт.
F. Прижимная пластина 1 шт.
G. Стойка 1 шт.
H. Направляющая 1 шт.
I. Стойка прижимов 1 шт.
J. Опора резиновая 4 шт.
K. Ручка установочная 1 шт.
L. Фиксирующий винт 3 шт.
M. Крепёжные детали 1 компл.
N. Крепление
O. Направляющая скоса
P. Ключ
Q. Штанга
2 шт.
1 шт.
1 шт.
1 шт.
Руководство по эксплуатации 1 экз.
Упаковка 1шт.
Код для заказа 10285
19

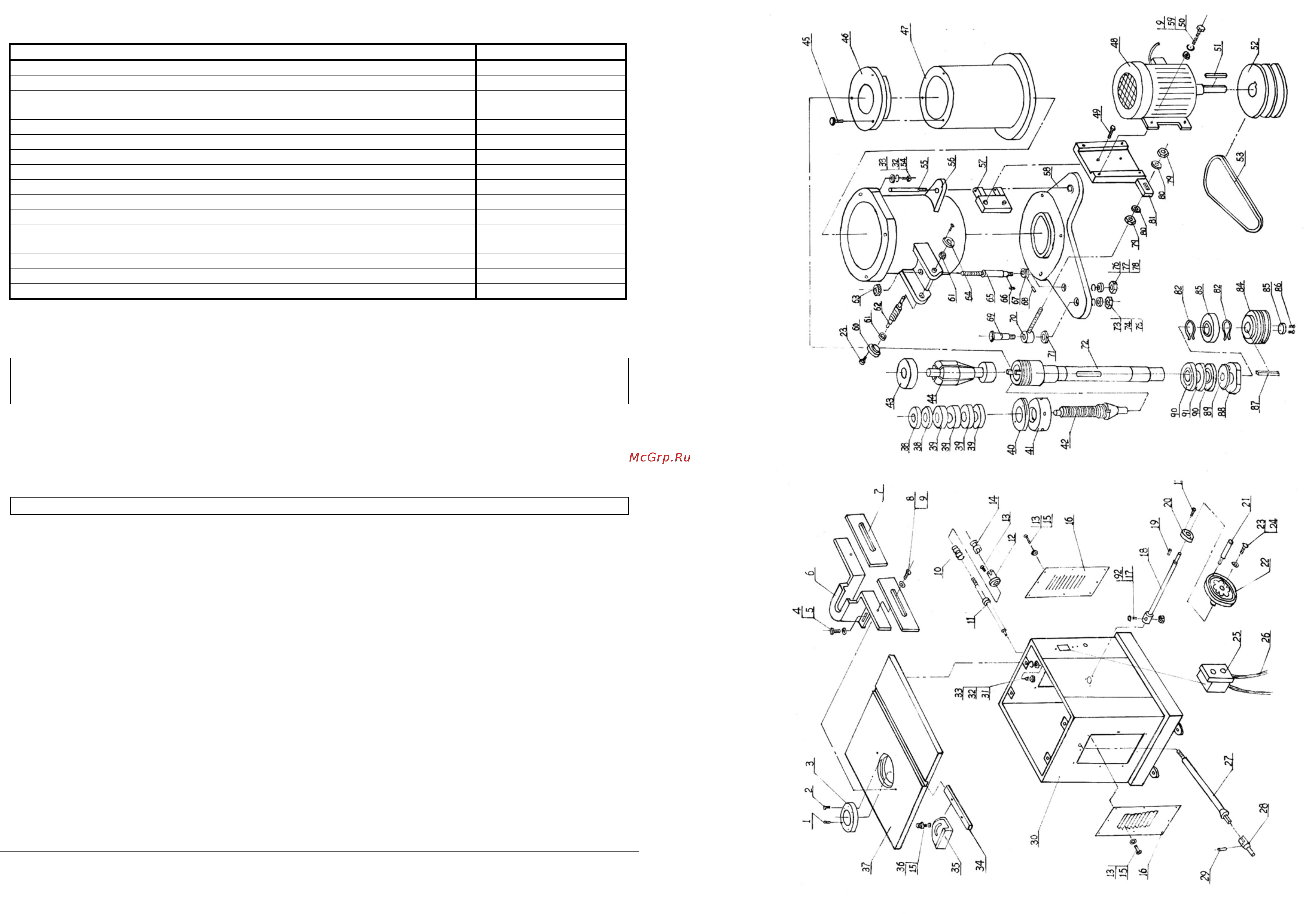

Схема сборки станка "КОРВЕТ 85"
