INTIG 200 DC
Инструкция по эксплуатации
- 11 -

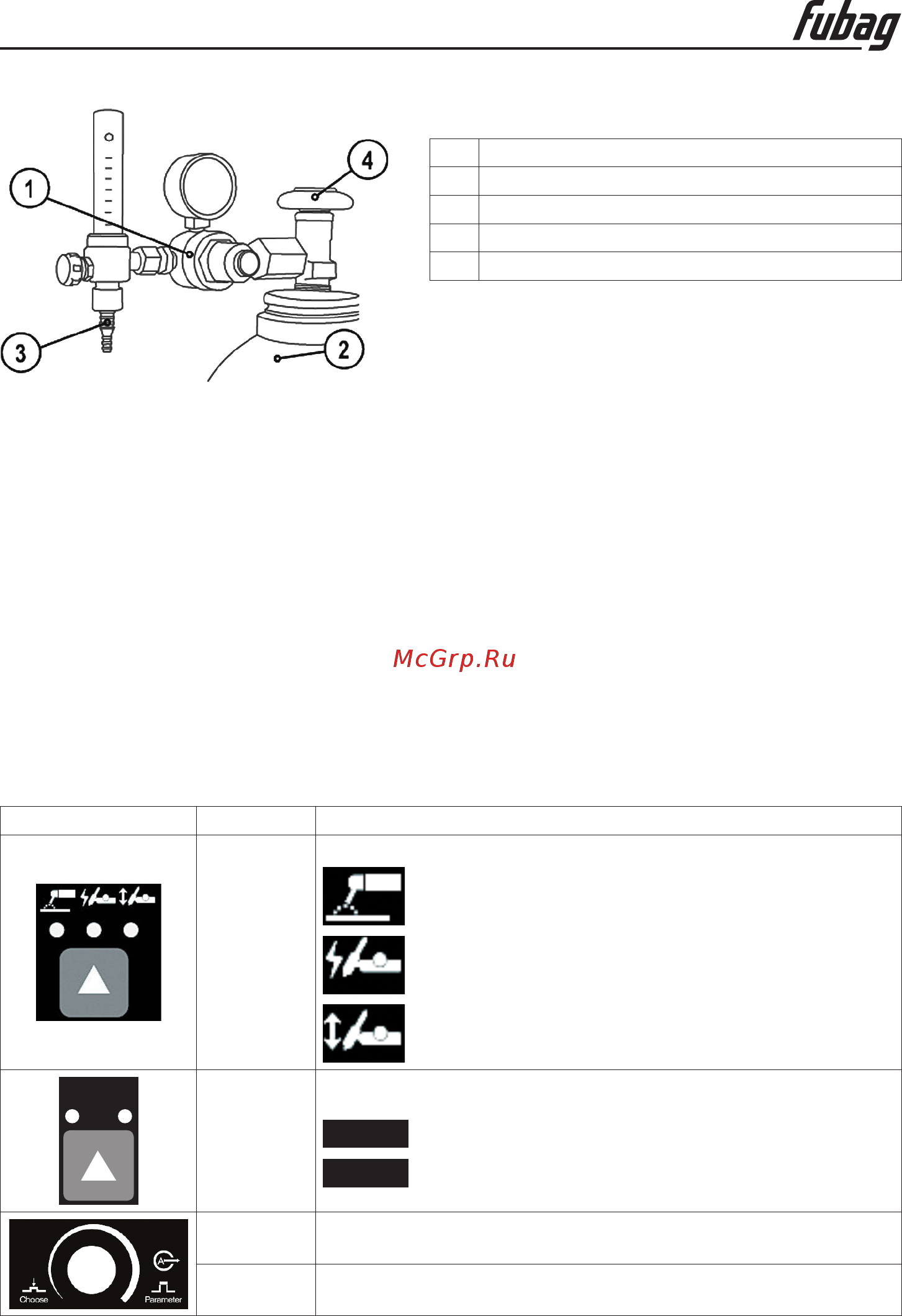

Поз. Описание
1 Редуктор давления
2 Баллон с защитным газом
3 Выходной штуцер редуктора
4 Вентиль газового баллона
Рис. 4.2
4.3 РЕГУЛИРОВКА РАСХОДА ЗАЩИТНОГО ГАЗА
• Нажать кнопку тест газа и настроить расход защитного газа на расходомере редук-
тора давления.
Неверные настройки защитного газа!
Как очень низкий, так и очень высокий расход защитного газа может привести
кпопаданию воздуха в сварочную ванну и, как следствие, к образованию пор.
• Расход защитного газа настроить в соответствии с заданием на сварку!
Основное правило расчета расхода газа:
Диаметр газового сопла в миллиметрах равен расходу газа в литрах в минуту.
Например: если диаметр газового сопла равен 7 мм, то расход газа составляет
7 л/мин.
4.4 ВЫБОР СВАРОЧНОГО ЗАДАНИЯ
Орган управления Действие Результат
Нажать
Выбор и индикация метода сварки
MMA сварка
Сварка TIG с высокочастотным зажиганием дуги
Сварка TIG с контактным зажиганием дуги (TIG Lift)
2T 4T
Нажать
Выбор режима работы TIG горелки
2T
2-х тактный режим
4T
4-х тактный режим
Нажать
Переключение между параметрами сварки на цикло-
граммах TIG и MMA
Вращать Настройка параметров режимов
