Инструкция по эксплуатации
INTIG 200 DC
- 8 -

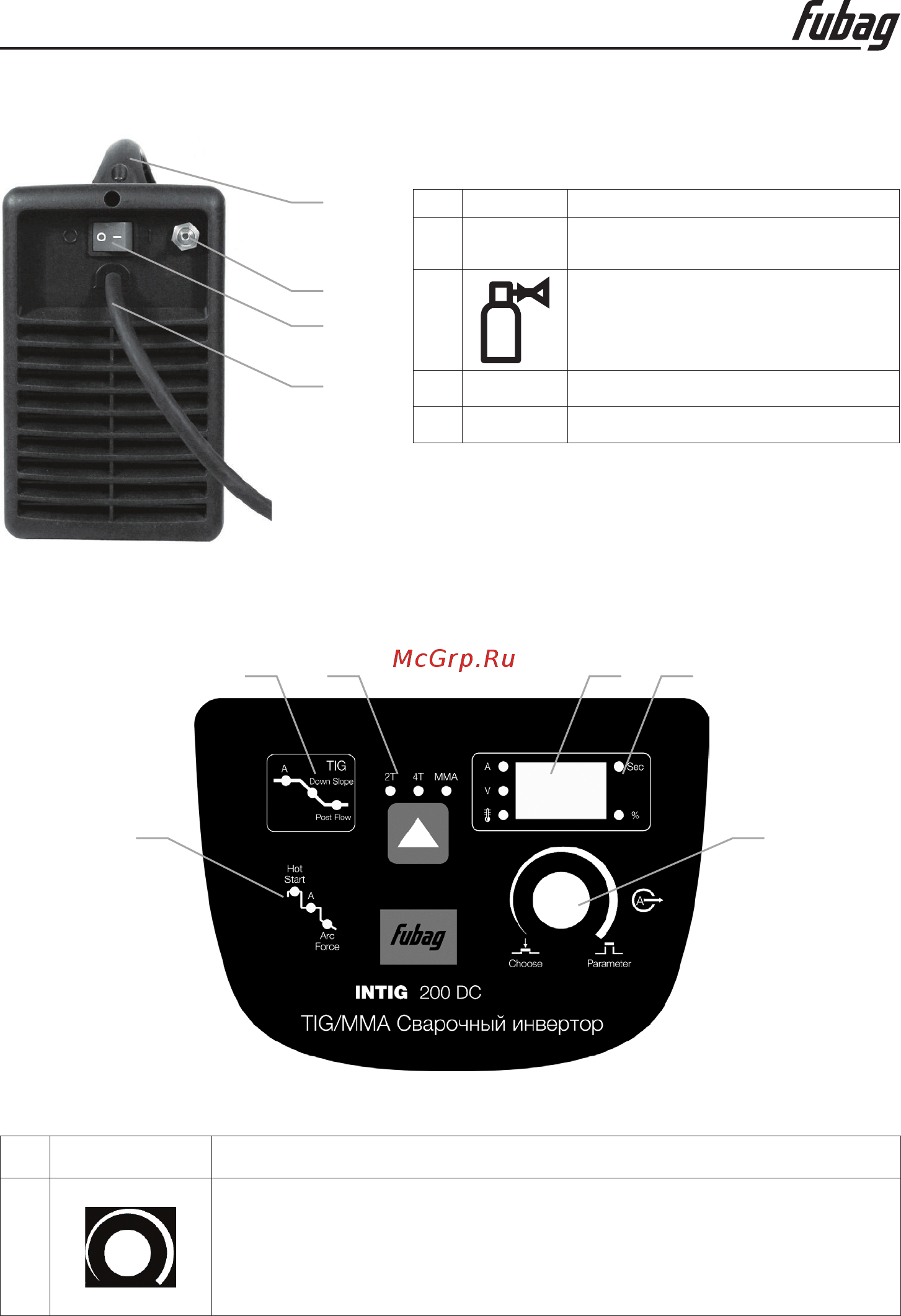

3.2 ВИД СЗАДИ
Рис. 3.2
Поз. Символ Описание
1
Выключатель
Включение/выключение аппарата
2
Соединительный штуцер G1/4"
Подключение защитного газа
3 Сетевой кабель
4 Ручка для транспортировки
3
1
2
4
3.3 ПАНЕЛЬ УПРАВЛЕНИЯ – ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
5 4 3 2
Рис. 3.3
16
Поз. Символ Описание
1
Ручка Настройка параметров
Однократное нажатие – переключение между параметрами на циклограмме
При нажатии и удержании 3 секунды дисплей переходит в режим отображе-
ния напряжения (горит индикатор V)
Вращение – настройка выбранного параметра
