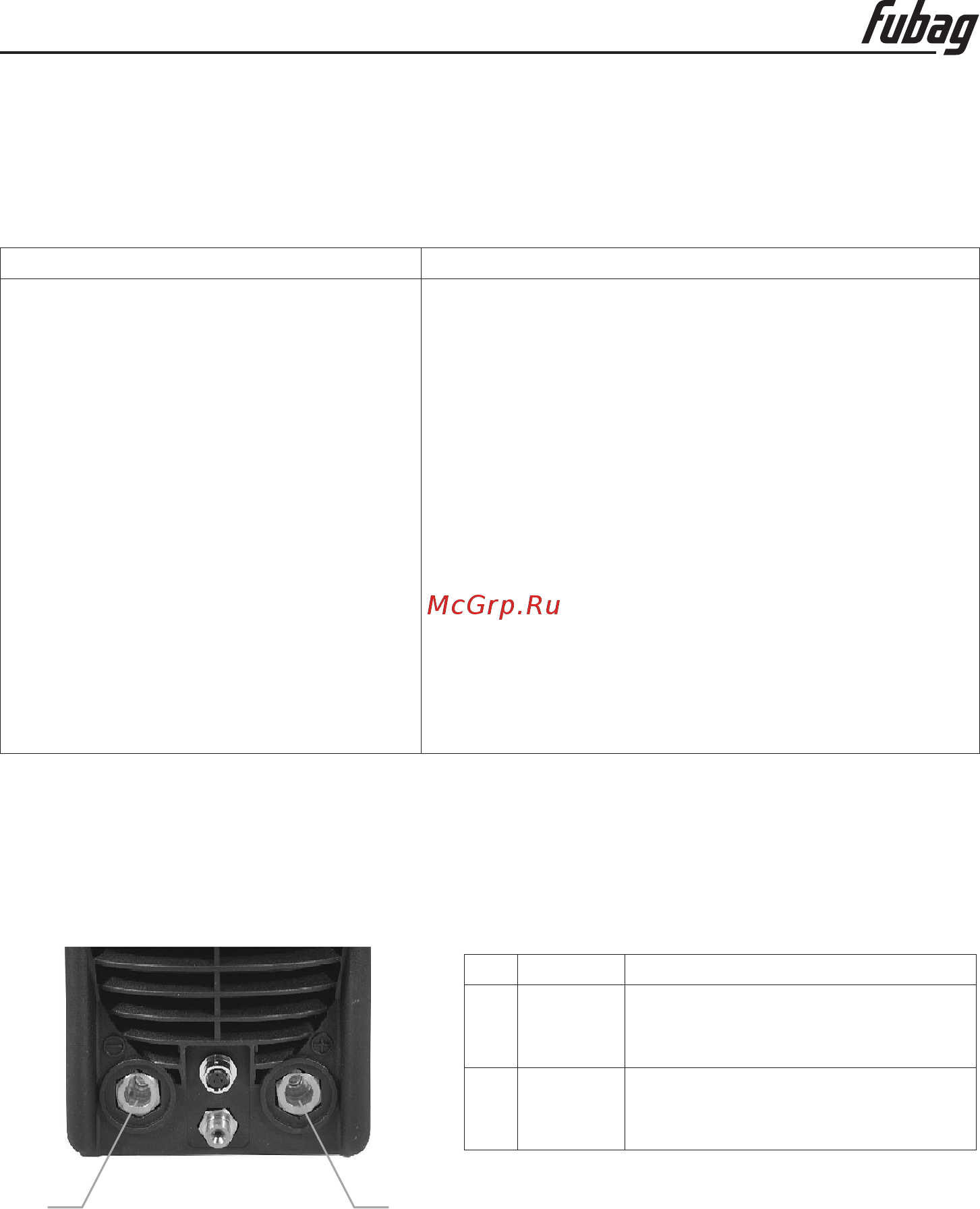

![Fubag INTIG 200 DC [13/19] Режим работы](/views2/1393136/page13/bgd.png)
INTIG 200 DC
Инструкция по эксплуатации
- 13 -
5. Режим работы
• С помощью кнопки переключение режимов работы TIG горелки установите режим
работы горелки.
• С помощью Ручки Настройка параметров / Выбор Job настройте параметры режима сварки.
2-тактный режим 4-тактный режим
1-й такт
• Нажать и удерживать кнопку сварочной
горелки.
• Начинается отсчет времени подачи защит-
ного газа до начала сварки.
• Генерируются высокочастотные разряды
между электродом и заготовкой, дуга за-
жигается.
• Сварочный ток сразу достигает установ-
ленного значения тока.
• ВЧ зажигание отключается.
2-й такт
• Отпустить кнопку горелки.
• Сварочный ток уменьшается до значения тока
заварки кратера Iend (минимальный ток).
• После достижения сварочным током зна-
чения тока заварки кратера Iend дуга гаснет.
• Начинается отсчет заданного времени про-
дувки газа после окончания сварки.
1-й такт
• Нажать кнопку сварочной горелки, начинается отсчет
времени подачи газа до начала сварки.
• Генерируются высокочастотные разряды между электро-
дом и изделием, дуга зажигается.
• Сварочный ток сразу достигает установленного значения
тока (при минимальной установке - дуга возбуждения).
• ВЧ зажигание отключается.
2-й такт
• Отпустить кнопку сварочной горелки.
3-й такт
• Нажать кнопку сварочной горелки.
• Сварочный ток в течение установленного времени спада
уменьшается до значения тока заварки кратера Iend
(минимальный ток).
4-й такт
• Отпустить кнопку сварочной горелки, дуга гаснет.
• Начинается отсчет заданного времени продувки газа по-
сле окончания сварки.
6. Ручная дуговая сварка
6.1 ПОДКЛЮЧЕНИЕ ЭЛЕКТРОДОДЕРЖАТЕЛЯ И КАБЕЛЯ МАССЫ
При выборе полярности руководствуйтесь указаниями фирмы-изготовителя элек-
тродов, приведенными на упаковке электродов.
Поз. Символ Описание
1
―
Розетка, сварочный ток «-»
Подсоединение электрододер-
жателя или кабеля массы
2
+
Розетка, сварочный ток «+»
Подсоединение электрододер-
жателя или кабеля массы
21
Рис. 6.1
• Вставить штекер кабеля электрододержателя или в гнездо сварочного тока «+» или «-»
и закрепить поворотом вправо.
• Вставить штекер кабеля массы или в гнездо сварочного тока «+» или «-» и закрепить
поворотом вправо.
