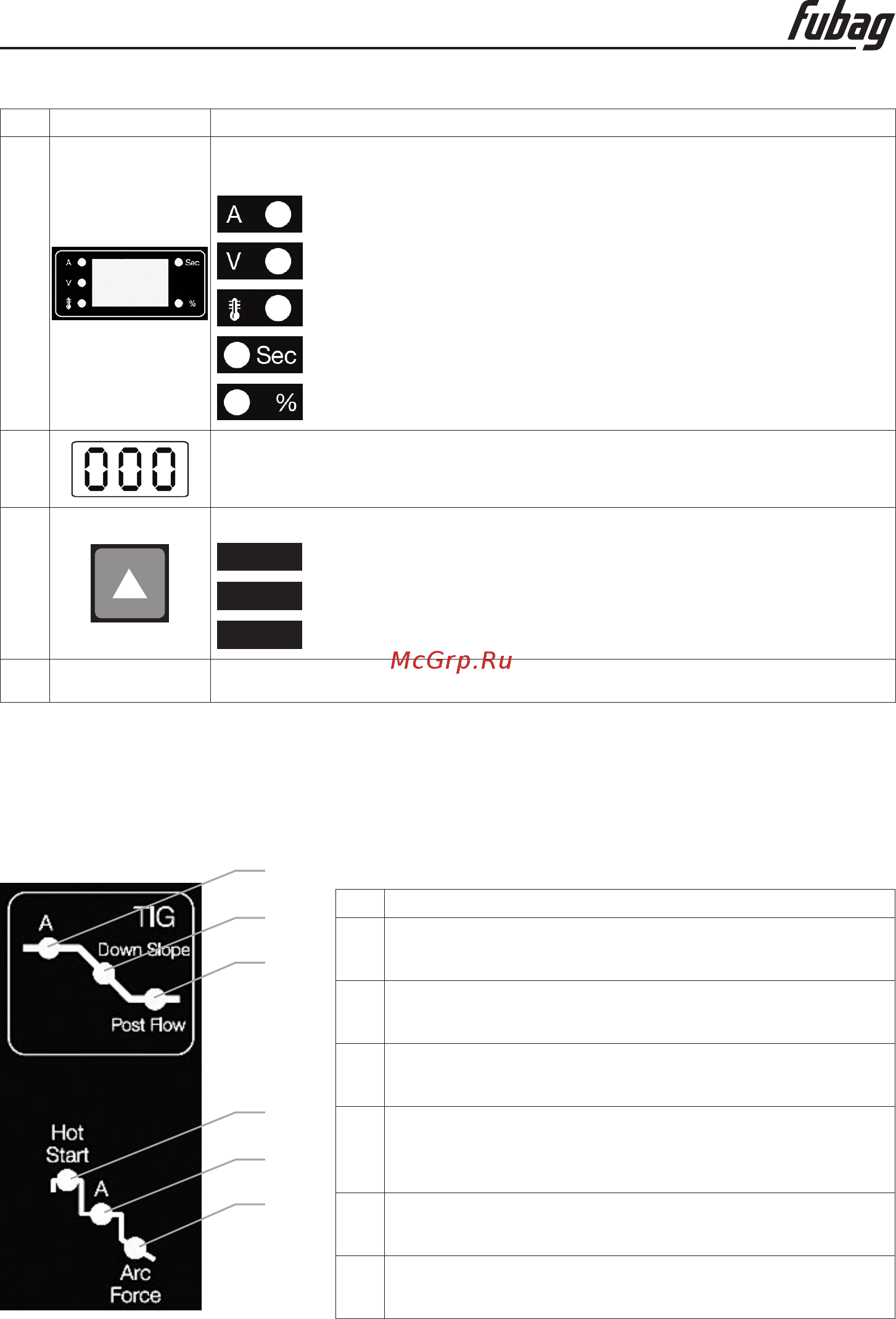

INTIG 200 DC
Инструкция по эксплуатации
- 9 -
Поз. Символ Описание
2
Индикация единиц измерения параметров /
Индикатор перегрева /проблем питающей сети
Индикация сварочного тока, А
Индикация сварочного напряжения, В
Индикатор перегрева / проблем питающей сети
Индикатор времени, с
Индикатор тока HotStart, % от основного тока
3
Дисплей трёхразрядный, индикация параметров
4
Кнопка выбора метода сварки / режима работы горелки
MMA
MMA сварка
2T
2-х тактный режим
4T
4-х тактный режим
5 Циклограмма (см. следующий раздел, рис. 3.4)
3.3.1 ЦИКЛОГРАММЫ ПРОЦЕССА
• Для переключения между параметрами циклограммы нажимайте ручку настройки
(поз. 1 раздел 3.3). Для регулировки (увеличение / уменьшение) вращайте ручку.
Поз. Описание
1
Установка сварочного тока (TIG)
Диапазон регулирования: 10-200 А
2
Установка времени спада сварочного тока (TIG)
Диапазон регулирования: 0-10 с
3
Время продувки газом после сварки (TIG)
Диапазон регулирования: 0-10 с
4
Установка стартового тока ( MMA)
Диапазон установки: 50-200% от номинального тока
Диапозон настройки: 0,5-5 с
5
Установка сварочного тока (MMA)
Диапазон установки: 10-200 А
6
Установка ArcForce (MMA)
Диапазон установки: 0-100
Рис. 3.4 Циклограмма процесса TIG
6
3
5
2
4
1
