Сборка

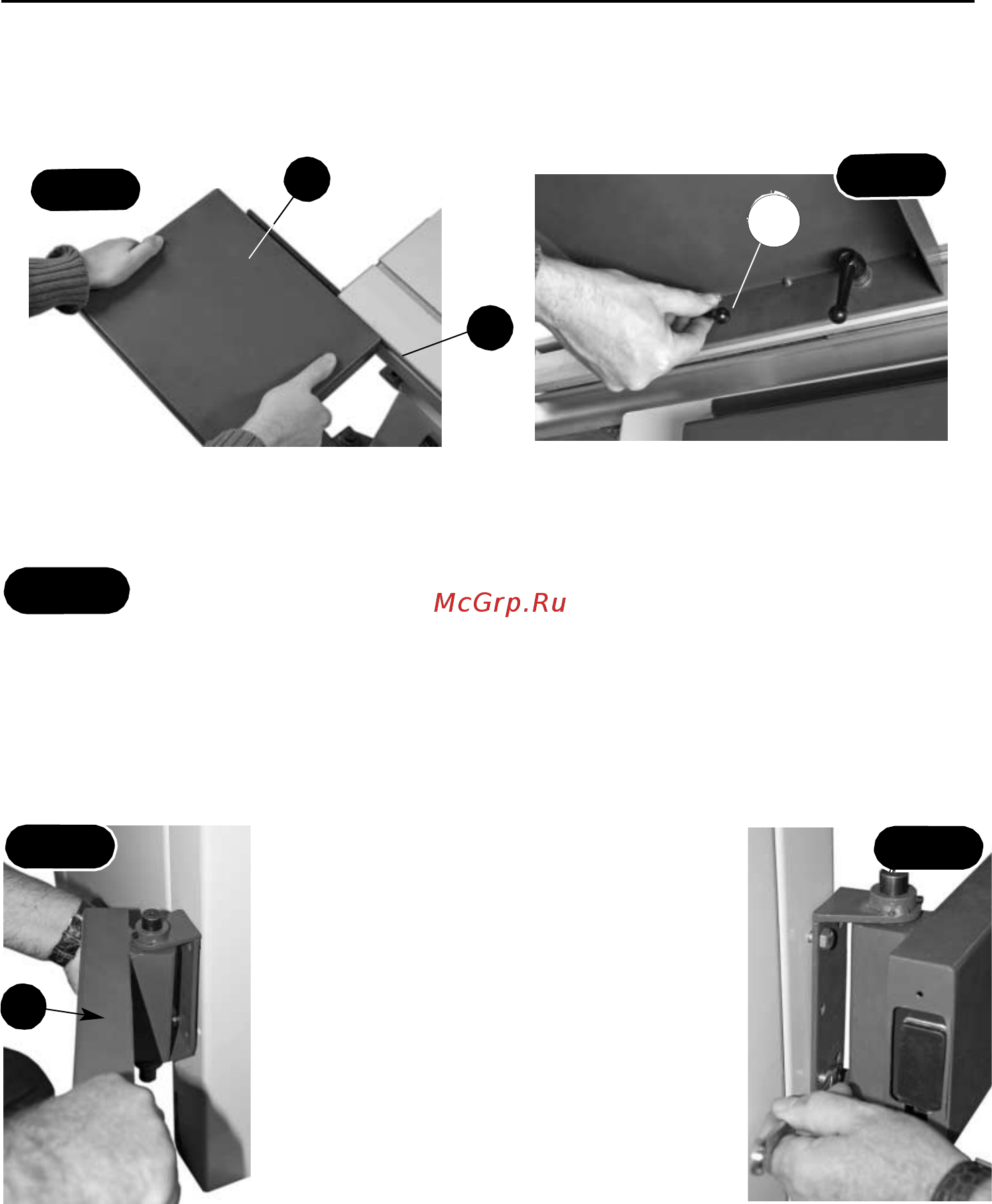

Совместите край стальной планки (С3) с Т-образным пазом подвижного стола A, см. рис 3.
Задвиньте собранный опорный стол (C) в паз. Затяните рукоятки подъема и перемещения (C2),
чтобы зафиксировать стол в требуемом положении (см. рис 4).
Рис 3
C
Рис 4
C2
A
Задвиньте собранный опорный стол
(C) в паз подвижного стола A
Зафиксируйте положение стола,
затянув
две рукоятки подъема и перемещения
C2
Этап
2
Сборка удлинения подвижного стола (Дополнительное оборудование, артикул No:
950505)
Возьмите поворотную консоль
(B6)
с четырьмя винтами и шайбами, совместите отверстия в опорном
кронштейне с отверстиями на боковой стороне станка
(A) и
закрепите с помощью винтов с шайбами
(См. рис.
5-6). Установите опорный стержень удлинения стола
(B7)
, вставьте стержень
(B7)
в
отверстие
консоли (B6) и
закрепите с помощью гаек с шайбами
(См. рис. 7-8).
Рис 5
B6
Совместите отверстия в
опорном кронштейне
поворотной консоли с
отверстиями на боковой
стороне станка
Возьмите раму удлинения стола
(B1)
, упор
панели удлинения
(В2)
,
рукоятки
подъема и перемещения с шайбами
(резьба M6)
(B3)
и стальную планку с
отверстиями и штифтами
(В4)
.
Задвиньте стальную планку в Т-образный
паз в левой части подвижного стола (см.
рис 9).
Выдвиньте опорную консоль удлинения
стола
(B6)
(см. рис. 10 и 11), так чтобы при
опоре на нее рамы
(B1)
прорези в ней
состыковались со штифтами планки
(B4)
(см. рис. 12 и 13). Вкрутите
рукоятки
подъема и перемещения
(B3)
через
отверстия панели расширения стола
(B1)
в стальную планку
(B4)
, см. рис. 14.
Затяните рукоятки
(B3)
.
Затяните 5 винтов, используя гаечный
ключ
9
B6
