Сборка
Этап
4

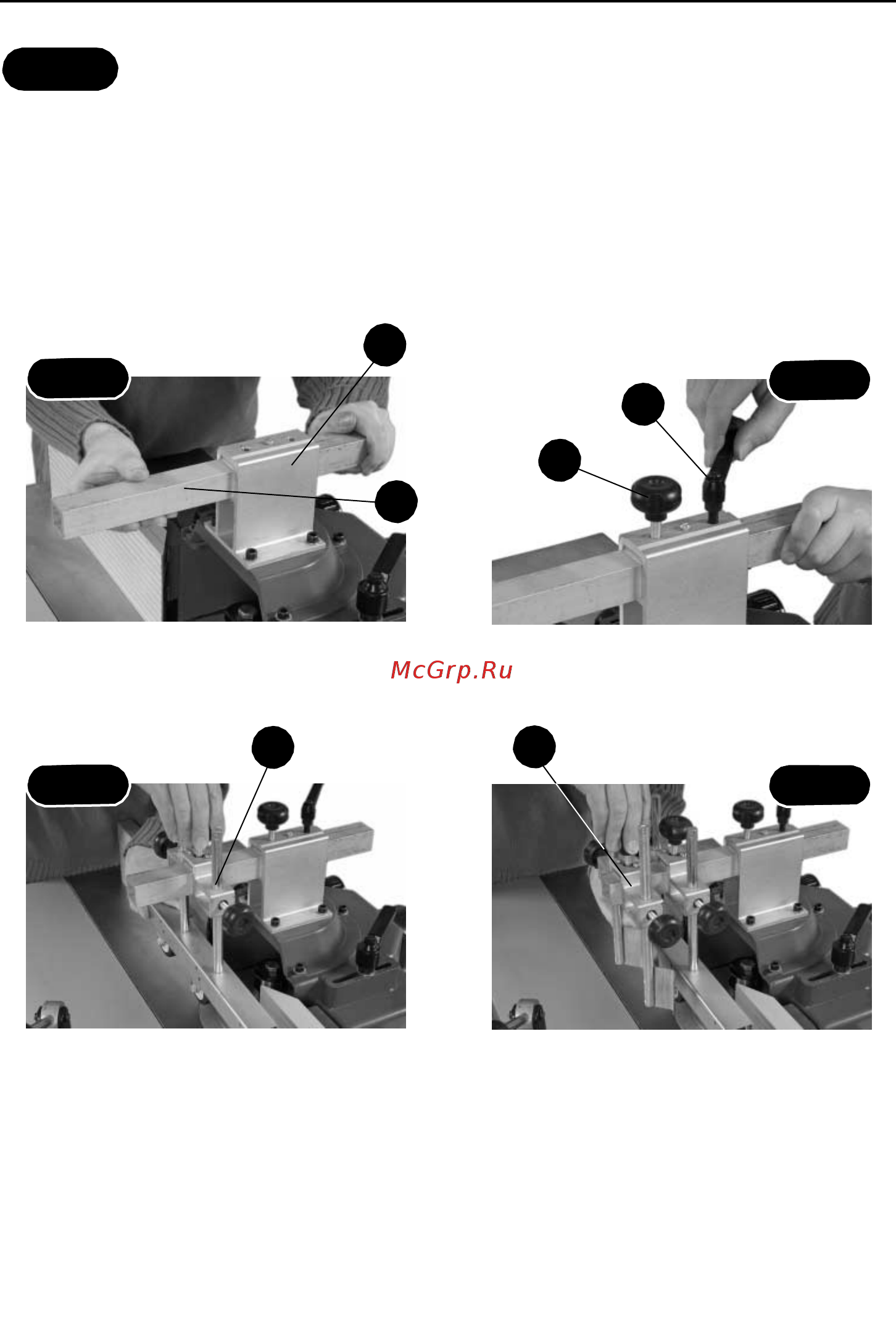

Сборка направляющей
Вставьте направляющий брусок (E1) в установочный кронштейн (D3) так, чтобы он на 2/3 своей
длины выступал за передний край кожуха, и зафиксируйте его с помощью ручки регулирования
зажима M8 (E2) и рукоятки подъема и перемещения (E3) (см. рис. 31-32). Наденьте роликовую
направляющую (E4) на направляющий брусок (E1) и зафиксируйте ее с помощью зажимной
рукоятки (см. рис. 33). Аналогично установите систему защиты от отдачи (E5) (см. рис. 34).
(ПРИМЕЧАНИЕ: Убедитесь, что металлическая волнообразная пластина обращена
вовнутрь).
D3
Рис 31 Рис 32
E3
E2
E1
Вставьте направляющий брусок (E1) в
установочный кронштейн
(D3)
Зафиксируйте направляющий брусок с помощью
ручки регулирования зажима (E2) и рукоятки
подъема и перемещения
(E3)
E4 E5
Рис 33 Рис 34
Наденьте роликовую направляющую
(E4) на направляющий брусок и
зафиксируйте ее положение
Наденьте систему защиты от отдачи
(E5) на направляющий брусок и
зафиксируйте ее положение
Продолжение, см. след. страницу…
