Сборка
ВНИМАНИЕ. Некоторые операции процесса сборки лучше производить
вдвоем. Их возможно выполнить и одному, но в некоторых случаях это
связано с подъемом большого веса и неудобствами в работе, а ошибка при
обращении с деталями может привести к травме. Прежде, чем браться за эту
работу в одиночку, пожалуйста, разумно оцените свои возможности и
обеспечьте собственную безопасность.
После распаковки (пожалуйста, удалите все
упаковочные элементы из рабочей зоны)
расположите детали станка в пределах вашей
досягаемости так, чтобы их удобно было брать.
Разберите упаковочный ящик, убрав стенки со
всех сторон (будьте осторожны, чтобы не
пораниться о гвозди и т.п.), но оставьте станок
стоять на основании ящика. Удалите защитную
антикоррозионную смазку, которой покрыты все
неокрашенные детали станка.
Используйте для этого специальные
растворяющие средства или керосин.
При очистке станка вы можете запачкаться.
Поэтому перед началом работы рекомендуем
надеть комбинезон или другую рабочую
одежду. После окончания очистки станка,
особенно если вы использовали керосин,
слегка смажьте открытые металлические
поверхности, чтобы защитить их от коррозии.
Примечание: Фрезерный станок для
удобства упаковки (чтобы уменьшить
размеры упаковочного ящика) собран
только на 95%. Некоторые элементы станка
сняты с него и требуют установки на свои
места.
Этап
1
Сборка опорного стола
Возьмите опорный стол (
C1)
,
две рукоятки подъема и перемещения с шайбами
(резьба M8)
(C2)
и
стальную планку с отверстиями
(C3)
. Совместите отверстия в стальной планке (
С3
) с отверстиями в
боковой стороне стола (
С1
), проденьте через них и закрутите
две рукоятки подъема и
перемещения
(
С2
). Примечание: оставьте зазор не менее 3 мм между пластиной (
C3
) и столом (
С1
)
для следующего этапа сборки (см. рис 1 и 2).

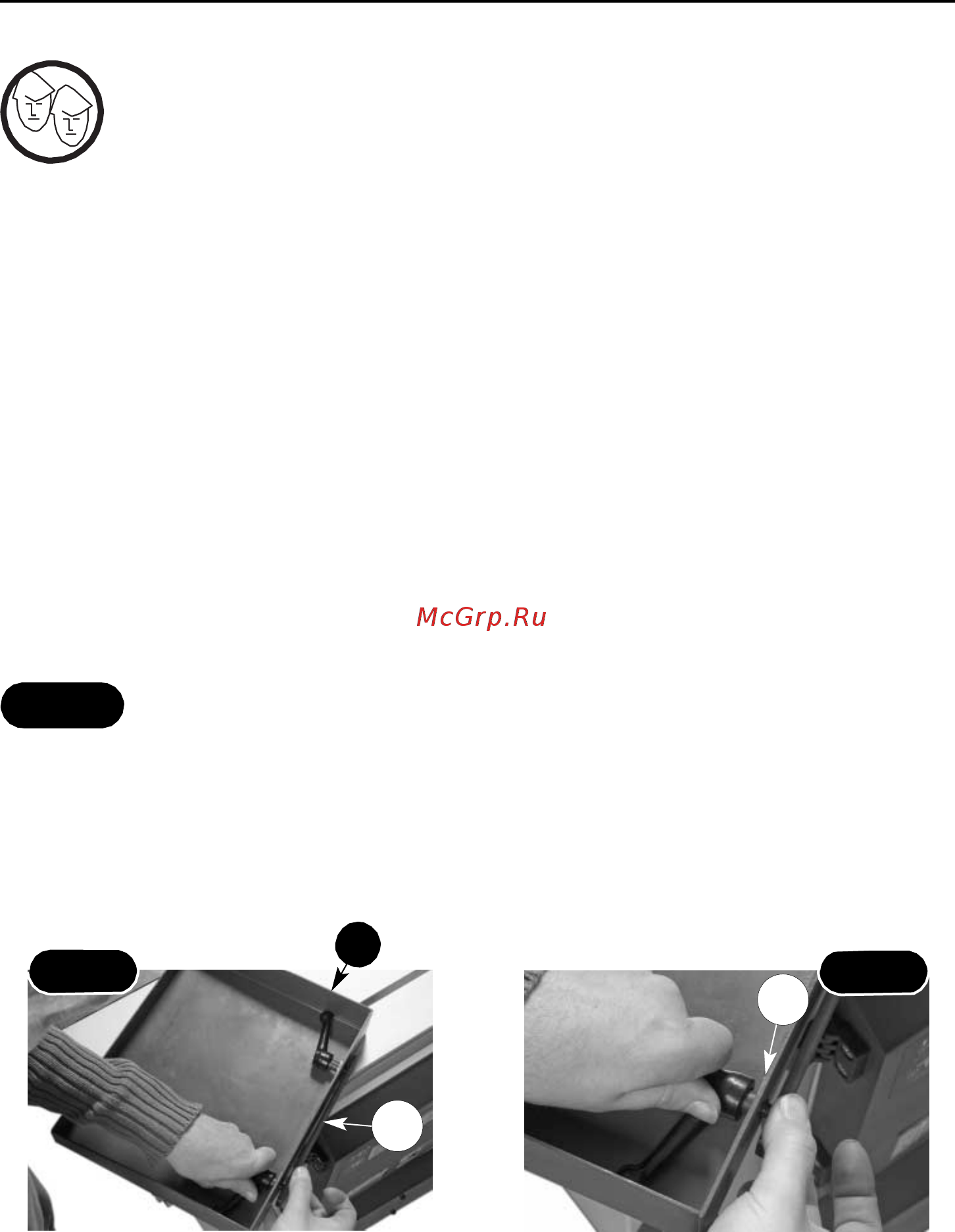

C1
Рис 1
Рис 2
C2
C3
Проденьте через детали
C1 и C3
две
рукоятки подъема и перемещения
C2
и
закрутите
их.
Оставьте зазор не менее 3 мм между
планкой C3 и столом С1
