Внешний вид станка с описанием его
частей

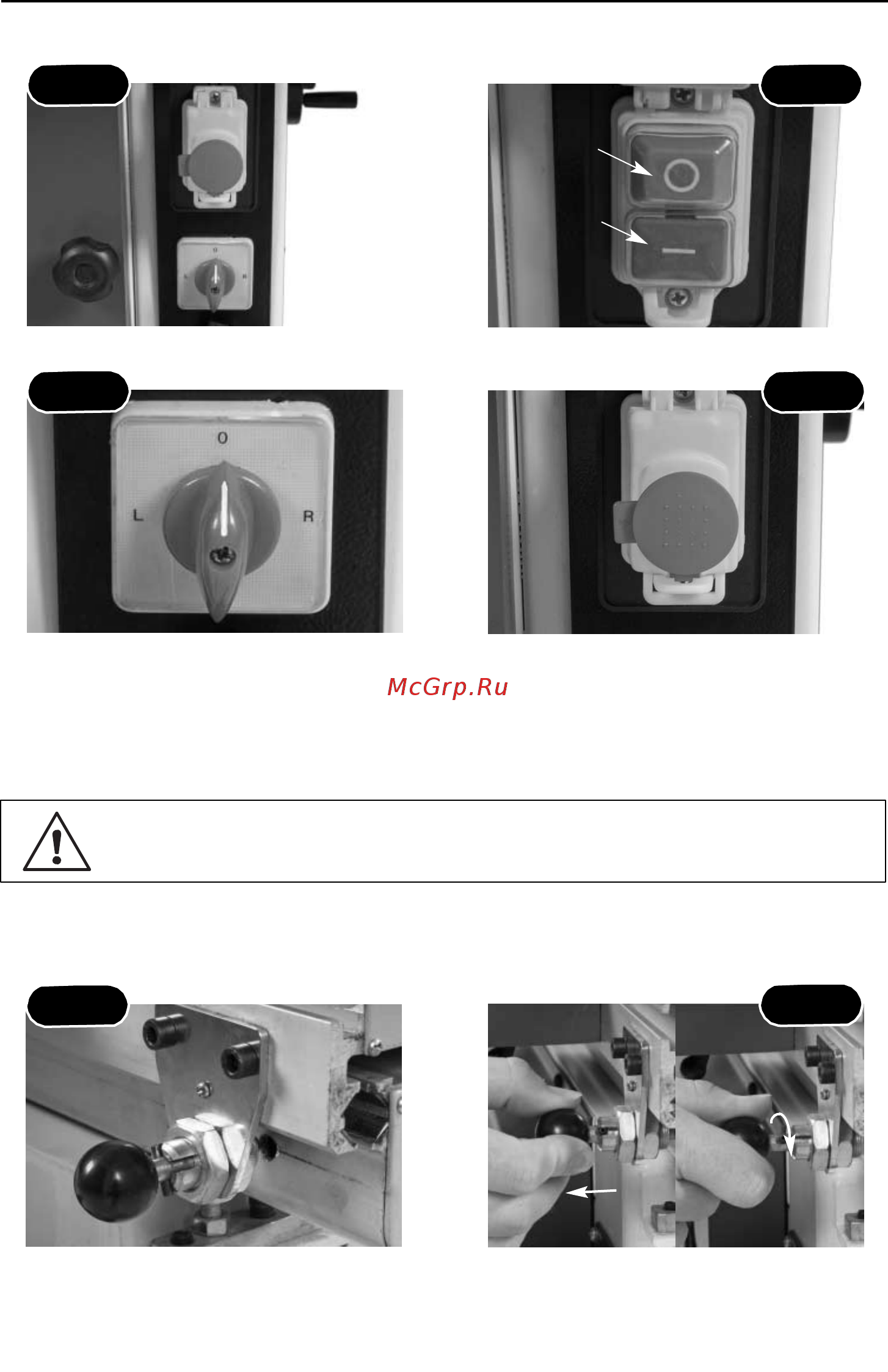

Рис 41 Рис 42
Выкл.
Вкл.
Панель управления станком
Выключатель питания станка
Рис 43 Рис 44
Переключатель направления вращения
Крышка кнопки аварийного останова,
для остановки станка стукните по
крышке
.
ПРИМЕЧАНИЕ:
В станке установлен переключатель направления вращения фрезы
,
изображенный на рис. 43. В некоторых случаях требуется перевернуть фрезу и
установить ее вращение в обратном направлении.
ВНИМАНИЕ: ПРЕЖДЕ ЧЕМ ПОВОРАЧИВАТЬ ПЕРЕКЛЮЧАТЕЛЬ НАПРАВЛЕНИЯ
ВРАЩЕНИЯ, УБЕДИТЕСЬ, ЧТО СТАНОК ПОЛНОСТЬЮ ОСТАНОВЛЕН!
ПРИМЕЧАНИЕ: При установке переключателя направления вращения в положение (L) двигатель будет вращаться
вперед, а шпиндель - против часовой стрелки. При установке переключателя направления вращения в положение (R)
двигатель будет вращаться в обратном направлении, а шпиндель - по часовой стрелке (см. рис. 43)
.
Рис 45 Рис 46
Ручка фиксации положения подвижного стола
,
установлена в крайнем положении
Потяните за ручку и поверните ее
1
9
