Сборка

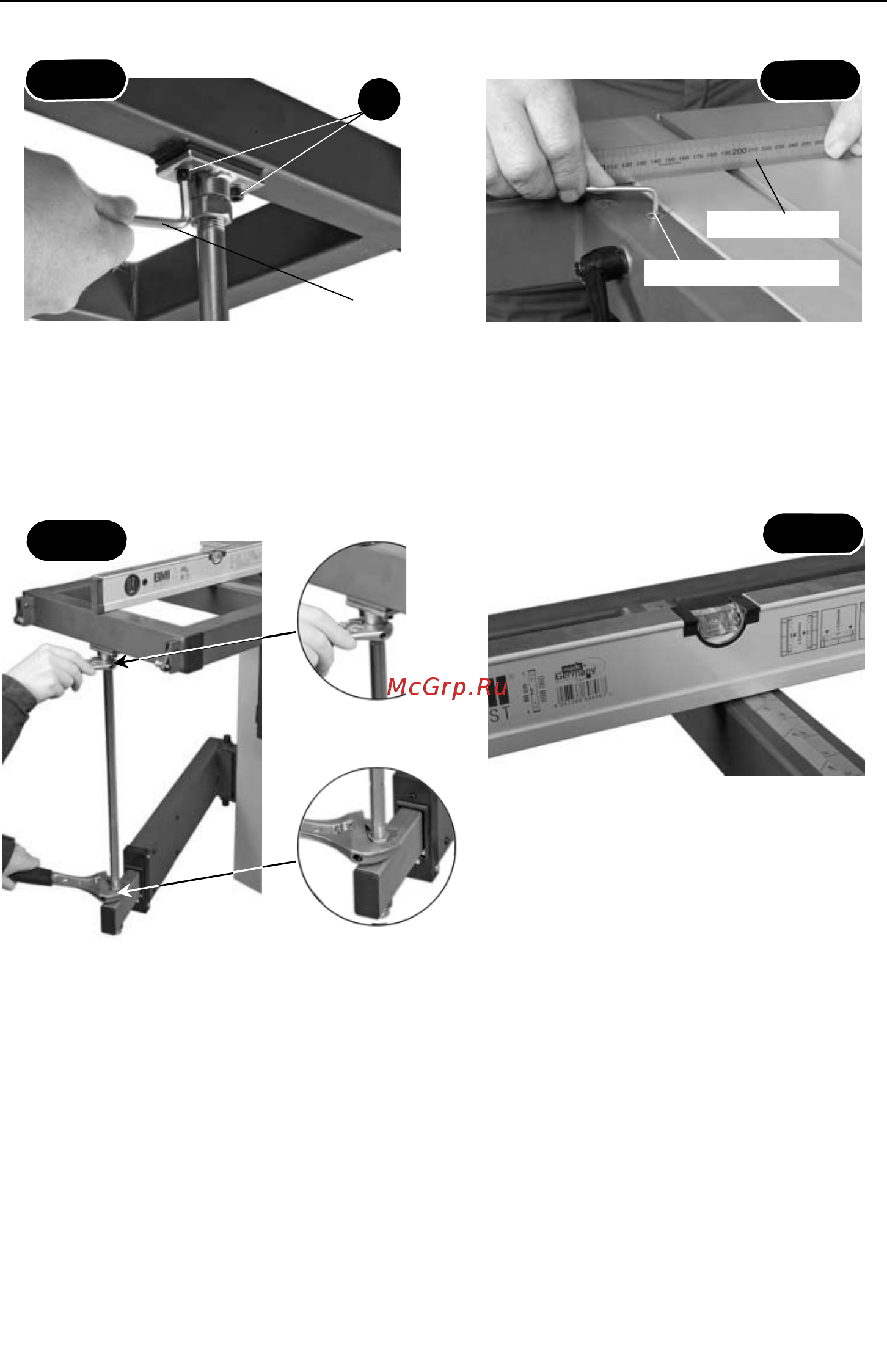

Рис 15
Рис 16
B5
Линейка
Регулировочный винт
Шестигранный
ключ 5мм
Выровняйте кронштейн опорного стержня расширения стола
(B7)
с отверстиями рамы удлинения
(B1)
и закрепите его при помощи двух винтов M6 х11мм
(B5)
и шестигранного ключа 5 мм (см. рис 15).
Сверху на панели удлинения есть два регулировочных винта под шестигранный ключ, используя
линейку, отрегулируйте винты шестигранным ключом 4 мм, пока поверхность подвижного стола не
окажется в одной плоскости с поверхностью панели удлинения (см. рис 16). (Примечание: при
вращении винтов по часовой стрелке, панель удлинения поднимается, против часовой стрелки -
опускается).
Рис 17
Рис 18
Положите строительный уровень на
удлинение стола
(B1)
и выровняйте его,
вращая четыре гайки на опорном стержне
(B7)
с помощью двух гаечных ключей (см.
рис 17 и 18).
Поверните левый ограничитель под углом 90˚ к столу, см. рис. 19, возьмите
упор панели
удлинения
стола (B2), установите его на панель удлинения (B1) так, чтобы штифт в нижней
части упора вошел в отверстия удлинения стола (B1), см. рис. 20 и 21. Сдвиньте упор вплотную
к ограничителю под 90˚, поместите угловую скобку (а) вплотную к раме удлинения В1 и
поворотом рукоятки зафиксируйте упор (B2) на раме удлинения стола (В1) (см. рис 22). Затем
затяните рукоятку подъема и перемещения (b), чтобы зафиксировать штифт (см. рис 22).
Примечание:
Можно установить упор
(B2)
на другой стороне рамы удлинения
стола(B1) аналогичным образом
.
