Настройка станка
Настройка упора
Упор представляет собой двухкомпонентную регулируемую систему. Каждая часть упора
регулируется независимо для работы с заготовками различной толщины.
Убедитесь, что упор расположен перпендикулярно рабочей поверхности. Для проверки
установите угольник 90 ˚ вплотную к упору. Чтобы отрегулировать положение упора
поверните рукоятку регулировки положения упора
(А)
, пока он не установится под требуемым
углом к столу (см. рис. 55 и 56).
Приложите линейку к упору, ослабьте рукоятки фиксации перемещения упора и
поверните рукоятки перемещения упора (В), пока обе части упора не установятся
вдоль одной прямой (см. рис 57 и 58).

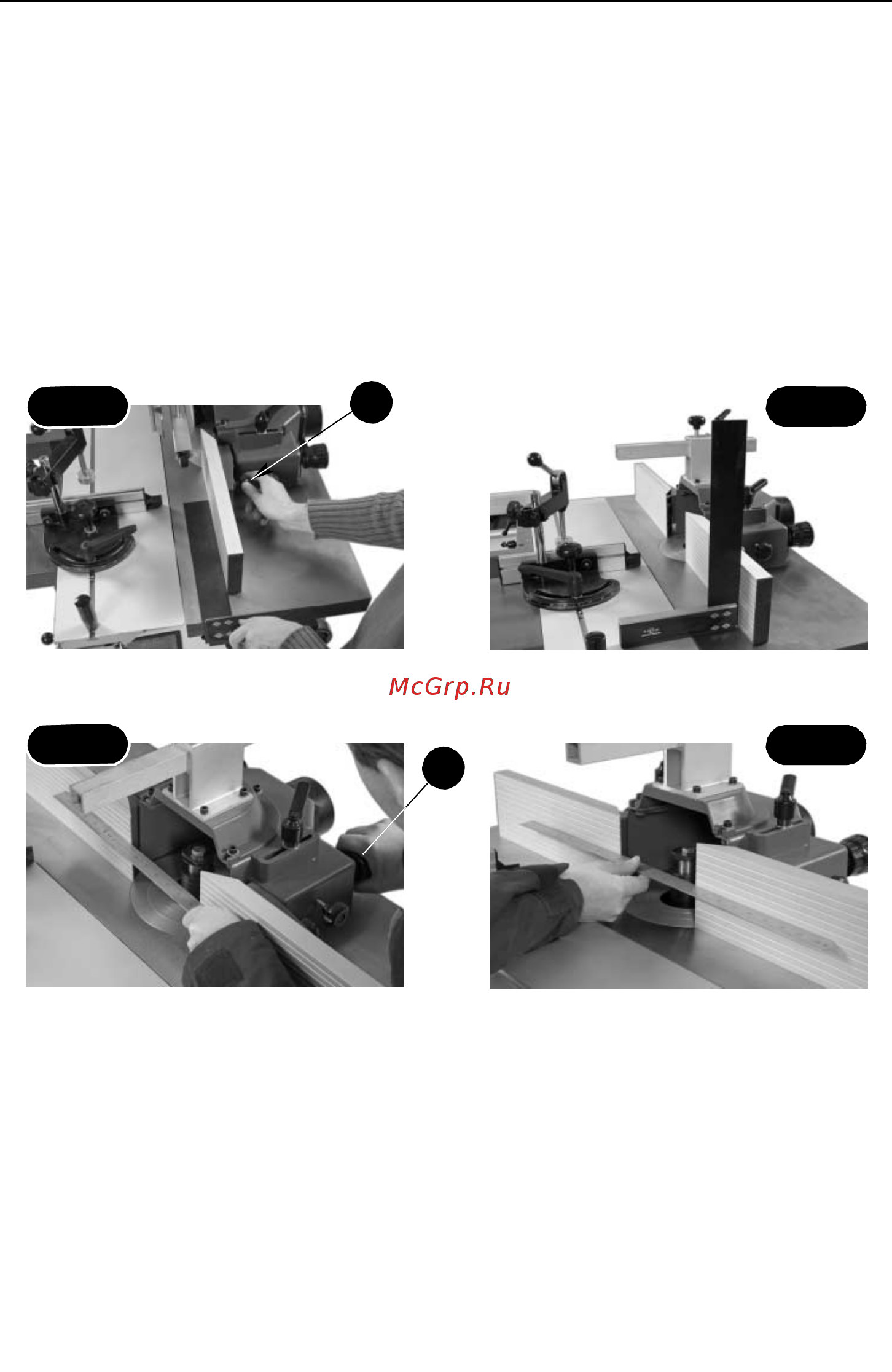

Рис
55
A
Рис 56
Установите угольник 90 ˚ вплотную к упору
и проверьте его
перпендикулярность к поверхности
стола
Рис
57
Рис
58
B
Поверните рукоятки перемещения упора
(b), пока обе части упора не установятся
вдоль одной прямой
Приложите линейку к упору и проверьте,
расположение его частей вдоль одной
прямой
Отрегулируйте положение упора, чтобы фреза выступала за упор на требуемое расстояние, а
также, чтобы между ней и упором был достаточный зазор. Сдвиньте алюминиевые упоры так,
чтобы свободное пространство вокруг фрезы составляло около 5 мм (см. рис. 59).
Упор используется для направления узких заготовок так, чтобы они не застревали между защитным
кожухом и фрезой. Шланг удаления пыли подсоединен к отверстию в задней части кожуха
.
Перед началом работы убедитесь, что внутренняя часть кожуха не загрязнена, фреза может
вращаться свободно, а кожух надежно закреплен.
21
