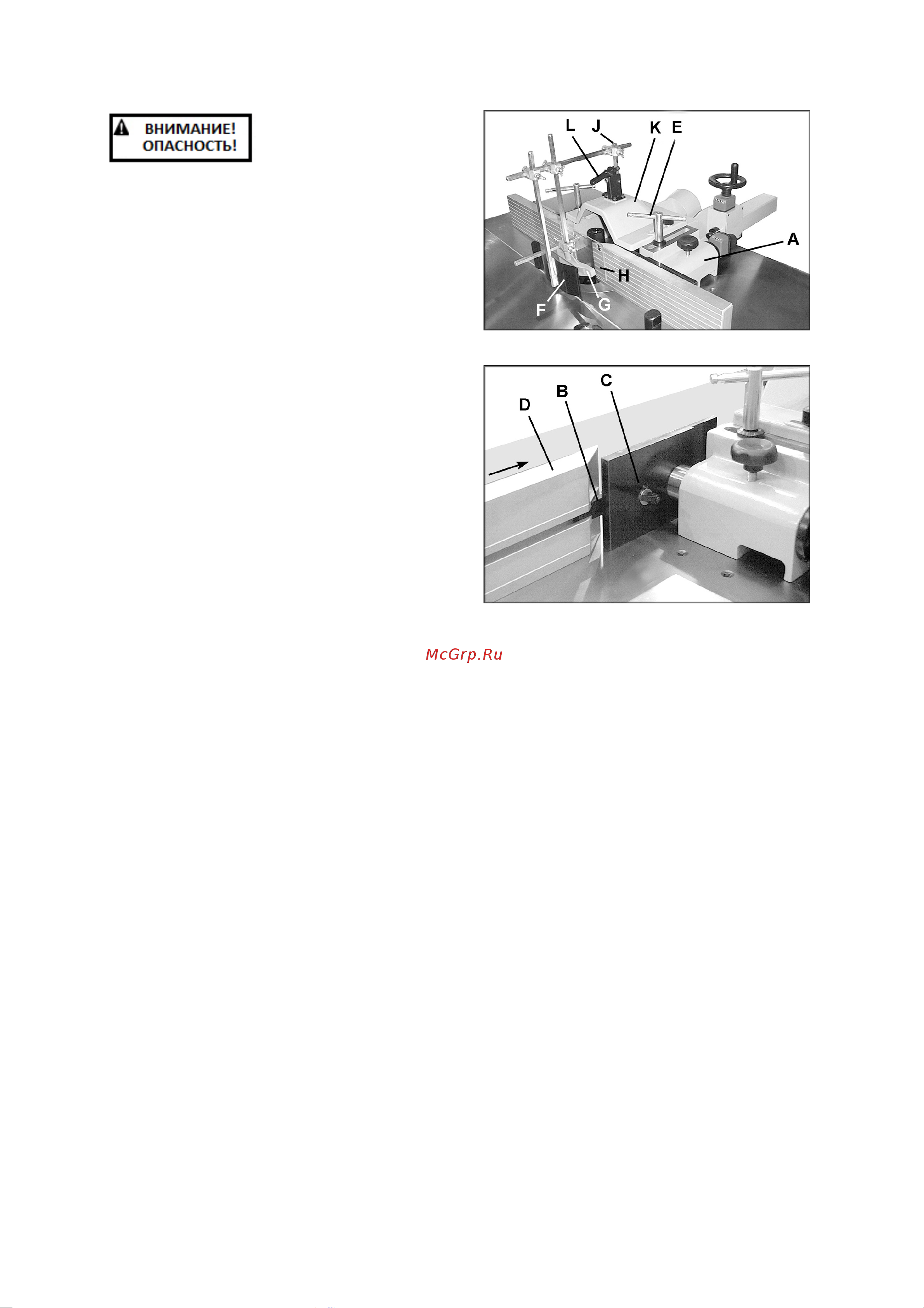

10
Всегда сначала
устанавливайте на шпинделе шайбу с
выступом (С, рис. 6) перед накручиванием
гайки. Несоблюдение этого правила может
привести к тяжелым травмам.
Установка упора
1. Разместите корпус упора (А, рис. 7) на
столе. Установите две фиксирующие
рукоятки (Е, рис. 7) с шайбами, и
прикрепите упор к столу при помощи
одного из двух комплектов отверстий на
столе.
2. Прикрепите брусок (В, рис. 8) к передней
половине упора при помощи
фиксирующей ручки (С, рис. 8) и шайбы.
Продвиньте алюминиевый упор (D, рис.
8) к бруску. (ПРИМЕЧАНИЕ: правый и
левый упор немного различаются. Под
ручку (С, рис. 8) требуется только одна
шайба, показанная на рис. 8. На другой
стороне требуется две шайбы под
ручкой.)
3. Повторите шаги для другой стороны.
ПРИМЕЧАНИЕ: фиксирующие ручки (С, рис.
8) подпружинены, можно менять их
положение, потянув ручку и повернув ее на
гайке.
4. Установите крышку (К, рис. 7) при
помощи двух фиксирующих ручек и
плоских шайб.
Установка защиты
Защитный блок можно установить
различными способами, в зависимости от
типа работ, которые требуется произвести.
Рис. 7 показывает один из способов.
1. Установите пружинную защиту (F, рис. 7),
держатель (G, рис. 7) и прозрачную
пластиковую защиту (H, рис. 7) на
установочный стержень (J, рис. 7),
расположенный наверху крышки упора (К,
рис. 7), используя стержень и фиксаторы.
На защелку установочного стержня (L,
рис. 7) можно надавить, чтобы лучше
закрепить защиту на месте.
2. Пружинную защиту (F, рис. 7), держатель
(G, рис. 7) и прозрачную пластиковую
защиту (Н, рис. 7) можно отводить в
сторону, когда они не используются или
когда проводится настройка. Просто
потяните защелку (L, рис. 7) и отодвиньте
весь узел назад.
Рисунок 7
Рисунок 8
