15
маховика переместит шпиндель вверх
или вниз на 2,5 мм, как показано на
табличке за маховиком.
2. Затяните фиксатор (A, рис. 22).
Наклон шпинделя
Перед наклоном шпинделя станок следует
полностью остановить, затем нужно
установить в столе овальный вкладыш.
Убедитесь, что фреза в наклонном
положении не задевает стол или упор.
1. Ослабьте ручку (C, рис. 22) на переднем
маховике (D, рис. 22).
2. Ослабьте два фиксатора (E, рис. 22) с
обеих сторон станка.
3. Поверните маховик (D, рис. 22) на
требуемый угол наклона, который
отображается на шкале (F, рис. 22).
4. Затяните ручку (C, рис. 22) и фиксаторы
(E, рис. 22).
Регулировка упора
1. Для боковой регулировки алюминиевых
планок упора ослабьте две ручки (см. C,
рис. 8), продвиньте планки упора на
требуемую позицию и затяните
фиксирующие ручки.
Алюминиевые планки
следует отрегулировать таким образом,
чтобы расстояние между ними у
шпинделя было достаточным только для
очистки фрезы.
2. Правая планка упора (с подающей
стороны) может двигаться независимо
внутрь или наружу, в зависимости от типа
производимых работ. Чтобы переместить
правую планку упора внутрь или наружу,
ослабьте две ручки (A, рис. 23) и
поверните регулировочную ручку (B, рис.
23). Точная регулировка возможна
благодаря цифровому индикатору ниже
ручки. После завершения настройки
затяните фиксирующую ручку (A, рис. 23).
3. Узел упора целиком можно быстро
спозиционировать на столе, если слегка
ослабить оба фиксатора (C, рис. 23) и
переместить узел упора на требуемую
позицию, вращая маховик (D, рис. 23).
Используйте цифровой индикатор для
более точной регулировки. Затяните
фиксаторы (C, рис. 23) после завершения
регулировки.

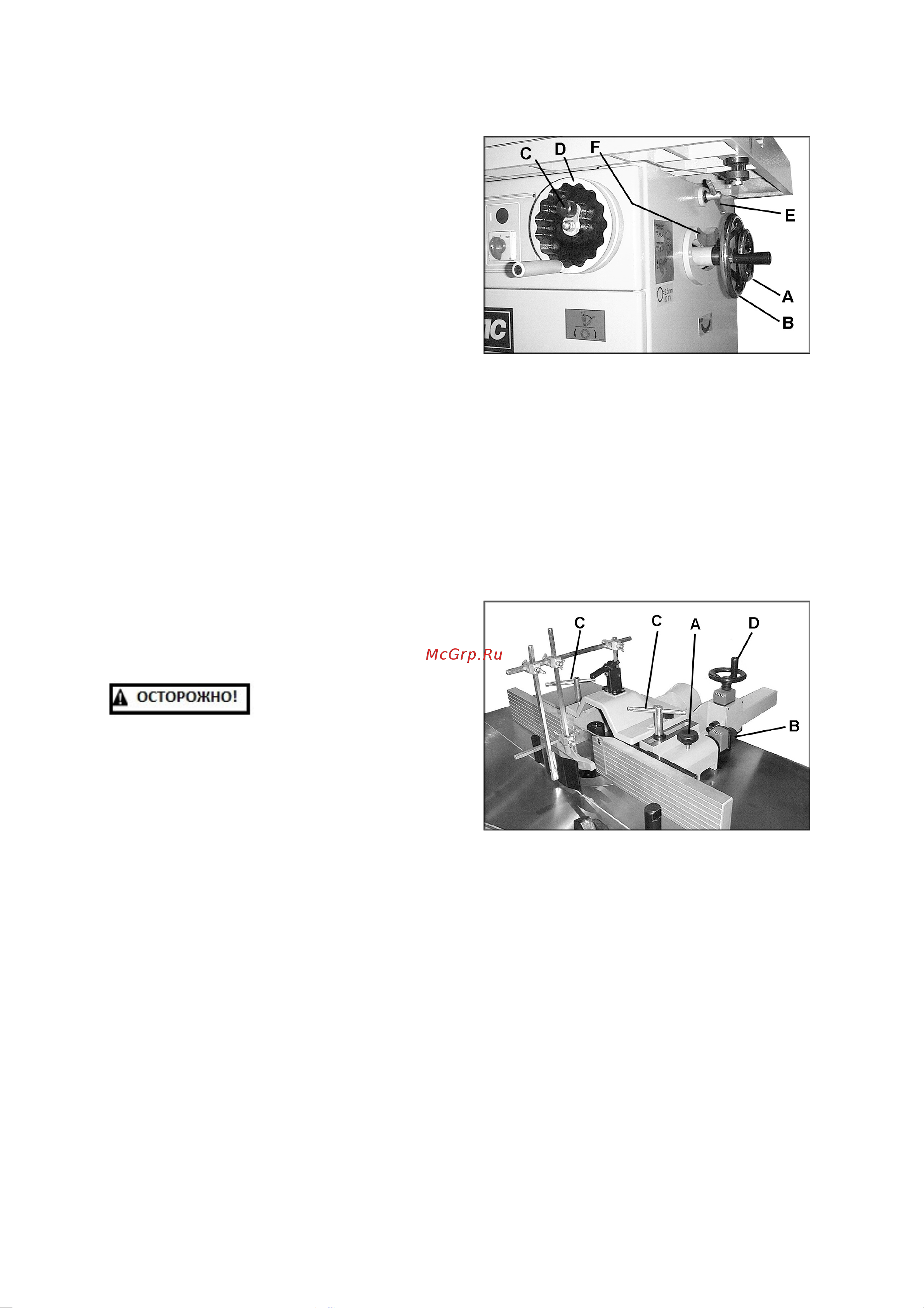

Рисунок 22
Рисунок 23
