9
3. Тщательно очистите конус сменного
шпинделя и внутренний конус вала при
помощи мягкой ткани, смоченной в
керосине или уайт-спирите (не
используйте бензин или растворитель
лаков).
4. Закрутите короткий резьбовой конец
приводного стержня (B, рис. 3) в
резьбовое отверстие нижнего конца
сменного шпинделя (А, рис. 3). Снимите
две контргайки и клиновидную шайбу с
другого конца приводного стрежня (В,
рис. 3).
5. Аккуратно вставьте приводной стержень
(В, рис. 3) и шпиндель (А, рис. 3) вниз в
вал, как показано на рисунке. Убедитесь,
что шпонка (С, рис. 3) на шпинделе
вошла в канавку (D, рис. 3), закрутите
гайку шпинделя (Е, рис. 3) на резьбу (F,
рис. 3).
6. Зацепите фиксатор шпинделя (см.
«Фиксатор шпинделя» на стр. 14)
7. Используйте поставляемый ключ (G, рис.
4), чтобы затянуть гайку шпинделя (E,
рис. 4).
8. Откройте дверцу тумбы и установите
клиновидную шайбу (H, рис. 5) на нижний
конец приводного стержня (B, рис. 5).
9. Установите и крепко затяните две
контргайки (I, рис. 5) ключом 19 мм.
10. Расцепите фиксатор шпинделя.
Установка фрез
1. Отключите станок от источника питания и
зацепите фиксатор шпинделя.
2. Установите фрезу (A, рис. 6) или
требуемую цангу (В, рис. 6) на шпинделе,
как показано на рисунке.
3. Установите шайбу с выступом (C, рис. 6)
и затяните гайку (D, рис. 6) при помощи
поставляемого ключа.
4. Перед началом работ расцепите
фиксатор шпинделя.
ПРИМЕЧАНИЕ: Всегда, когда возможно,
фреза должна быть расположена на
шпинделе таким образом, чтобы рез
производился под поверхностью заготовки.

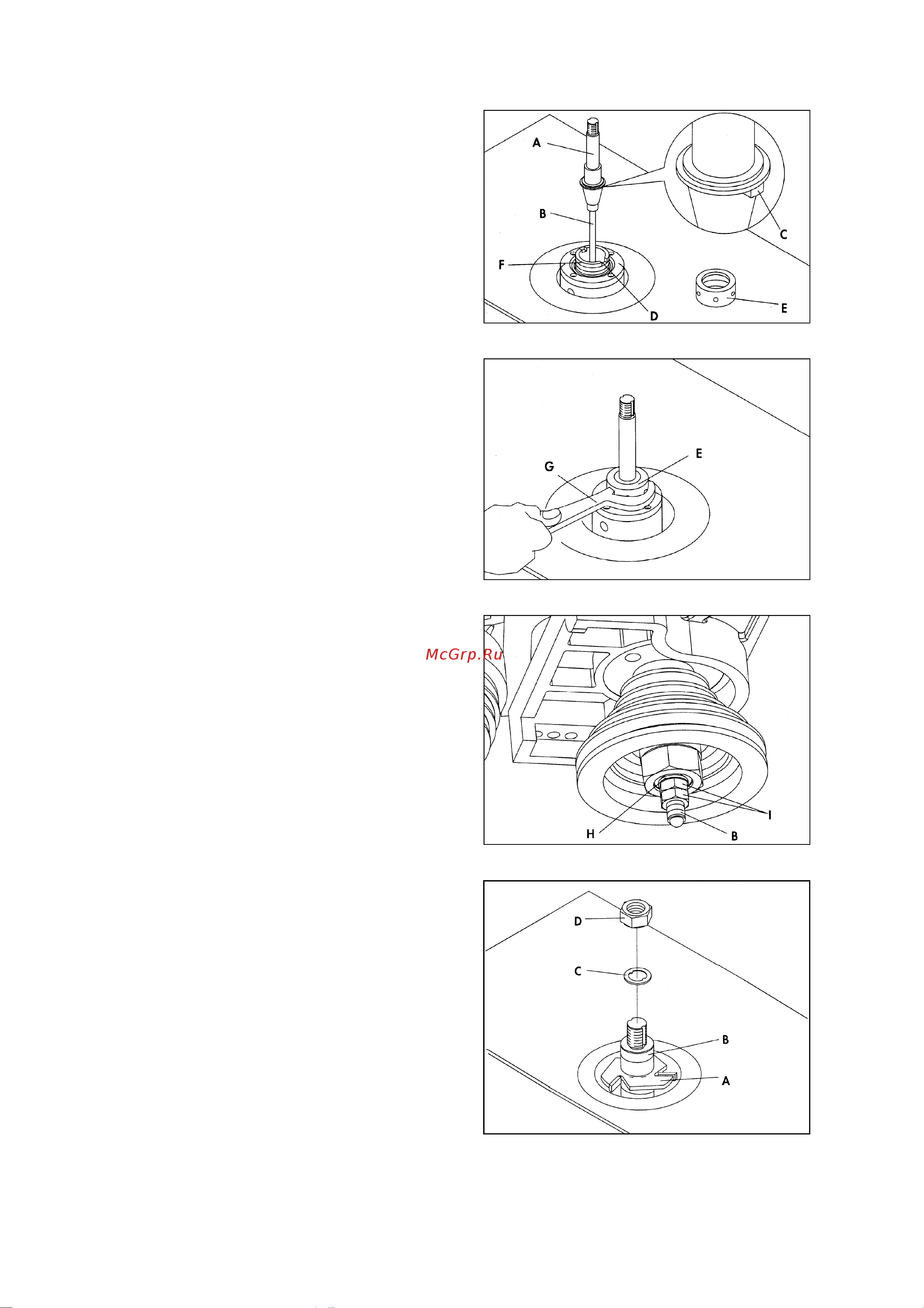

Рисунок 3
Рисунок 4
Рисунок 5
Рисунок 6
