8
Сборка
Требуемый инструмент:
Кран с лебедкой или вилочный погрузчик.
Ключи 9/16", 7/16" и 1/2".
1. Снимите все части деревянного ящика
вокруг станка.
2. Снимите болты, которые крепят станок к
платформе.

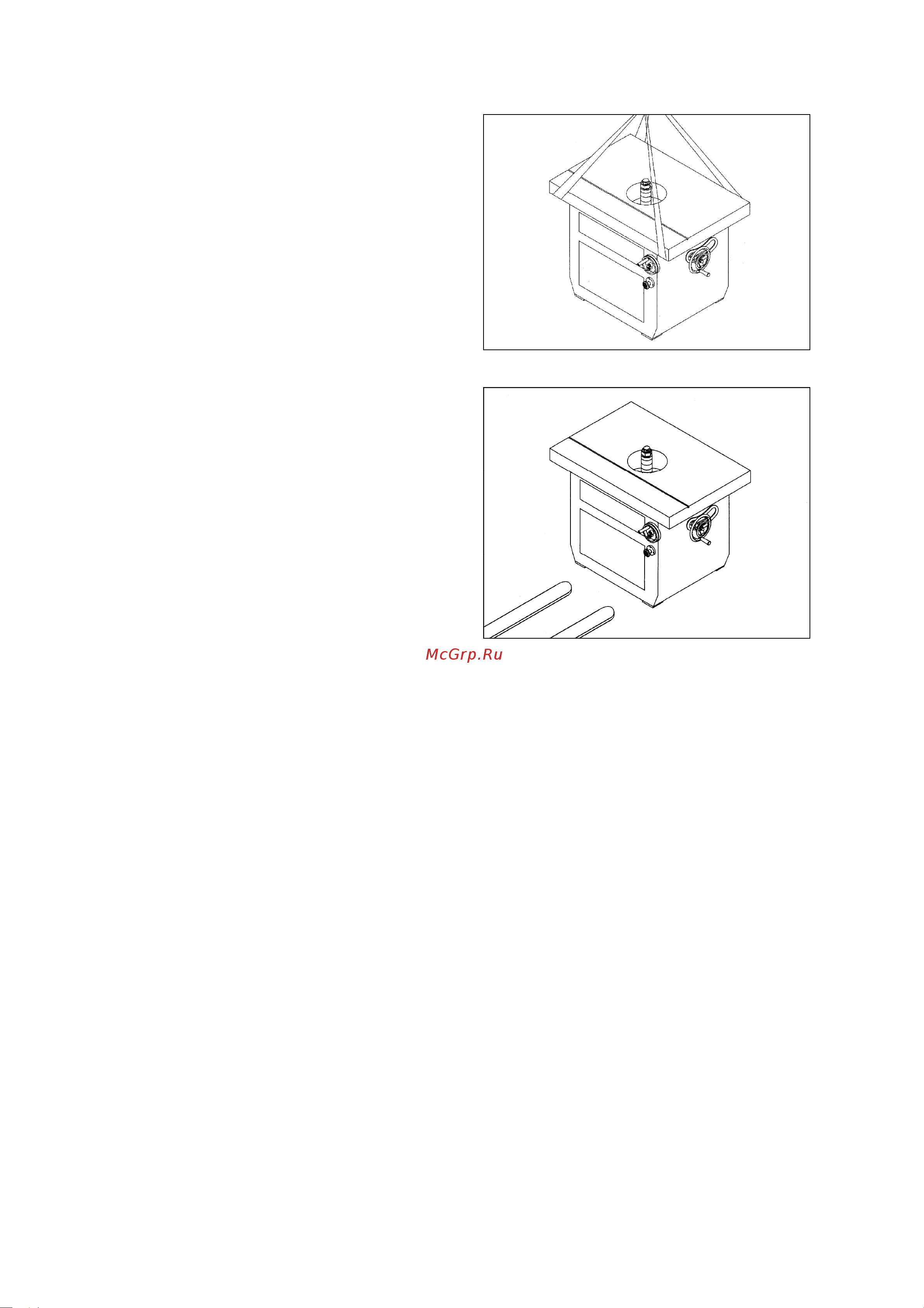

3. Станок можно поднять краном с
лебедками (Рис. 1) либо вилочным
погрузчиком (Рис. 2), грузоподъемность
каждого оборудования должна
составлять не менее 1 тонны. Уберите
платформу из-под станка.
4. Станок следует установить на твердый,
выровненный фундамент,
предпочтительно на цементный пол.
Когда станок будет поставлен на место,
проверьте его уровень слева направо и
спереди назад. При необходимости
установите металлические подкладки под
углами станка для выставления уровня.
5. Прикрутите станок к полу
высококачественными винтами через
отверстия на дне тумбы.
6. Открытые металлические детали, такие
как поверхность стола, были покрыты
защитной смазкой на заводе-
изготовителе. Ее следует удалить при
помощи мягкой ткани и растворителя
(например, уайт-спирита). Не
используйте абразивную ткань.
Установка сменного шпинделя
Одной из особенностей станка является
возможность установки сменных шпинделей
с приводным стержнем или без. На станке
можно использовать фасонную фрезу.
Сменный шпиндель с приводным
стержнем
1. Отключите станок от источника питания и
снимите вкладыш стола (ПРИМЕЧАНИЕ:
удаление наклонной вставки не
обязательно)
2. Полностью поднимите вал шпинделя.
Рисунок 1
Рисунок 2
