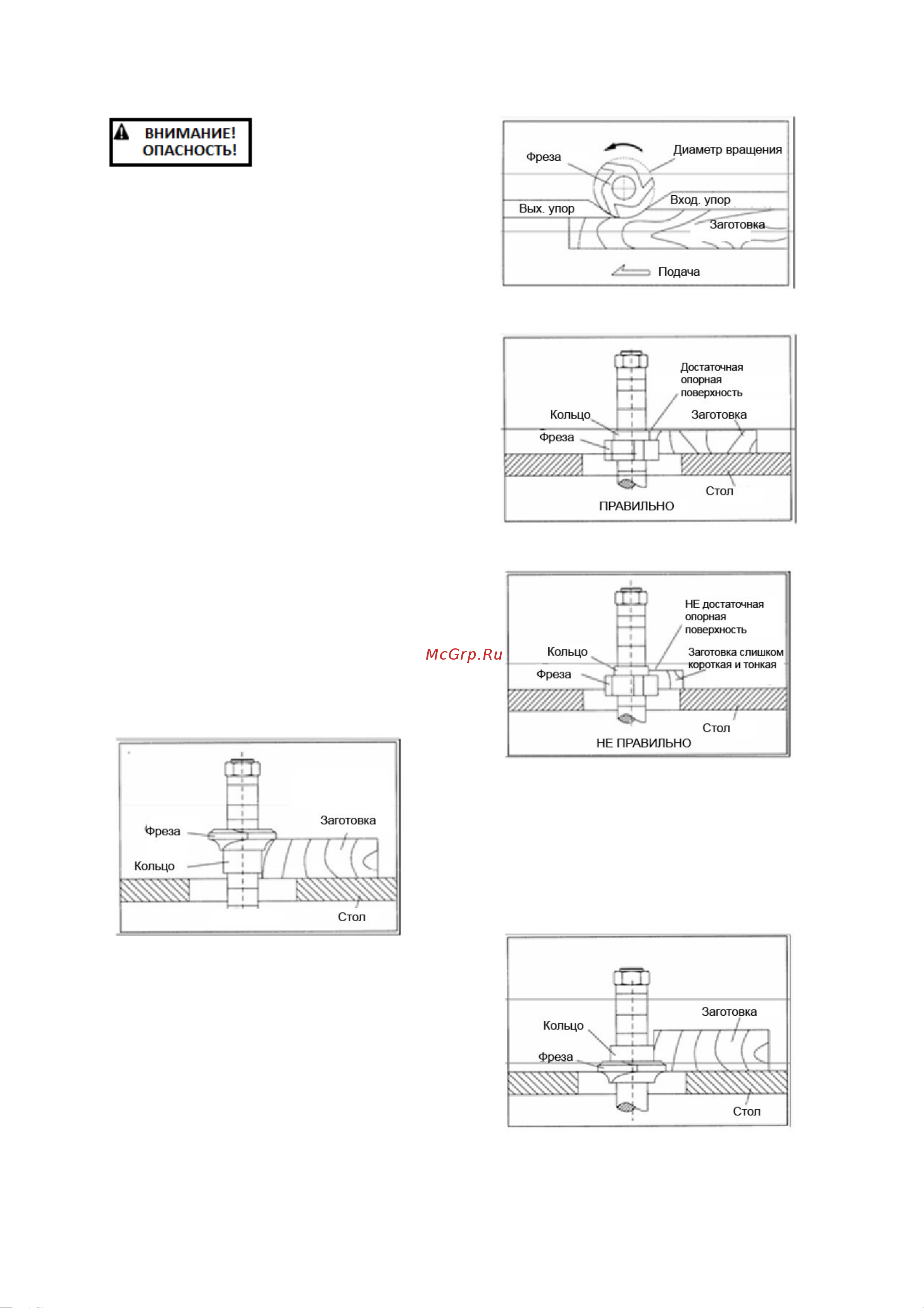

18
Защитные ограждения
должны быть на своих местах во время
рабочего процесса. Если операции
позволяют, всегда используйте упор.
Положение копировальных колец
При обработке с помощью копировальных
колец, кольца должны иметь достаточную
опорную поверхность, как показано на рис.
29. Также заготовка должна быть достаточно
тяжелой относительно проводимой
обработки. Ни при каких обстоятельствах
узкая, легкая заготовка не должна
обрабатываться на кольцах, как показано на
Рис. 30.
Кольца могут использоваться в любом из
следующих положений: выше, ниже, или
между фрезами.
1. При использовании копировального
кольца под фрезой, как показано на Рис.
31, процесс фрезерования можно
контролировать в течение всей операции.
Однако, любой случайный подъем
заготовки приведет к вырезанию канавки
на древесине и разрушению заготовки.
Рисунок 31
2. При использовании копировального
кольца над фрезой, как показано на Рис.
32, процесс фрезерования не виден, но
этот метод имеет преимущество в том,
что на обработку не влияют
незначительные отклонения толщины
заготовки. Кроме того, случайный подъем
заготовки не разрушит её; просто
повторите операцию, чтобы исправить
Рисунок 28
Рисунок 29
Рисунок 30
Рисунок 32
