12
отображает угол поворота упора.

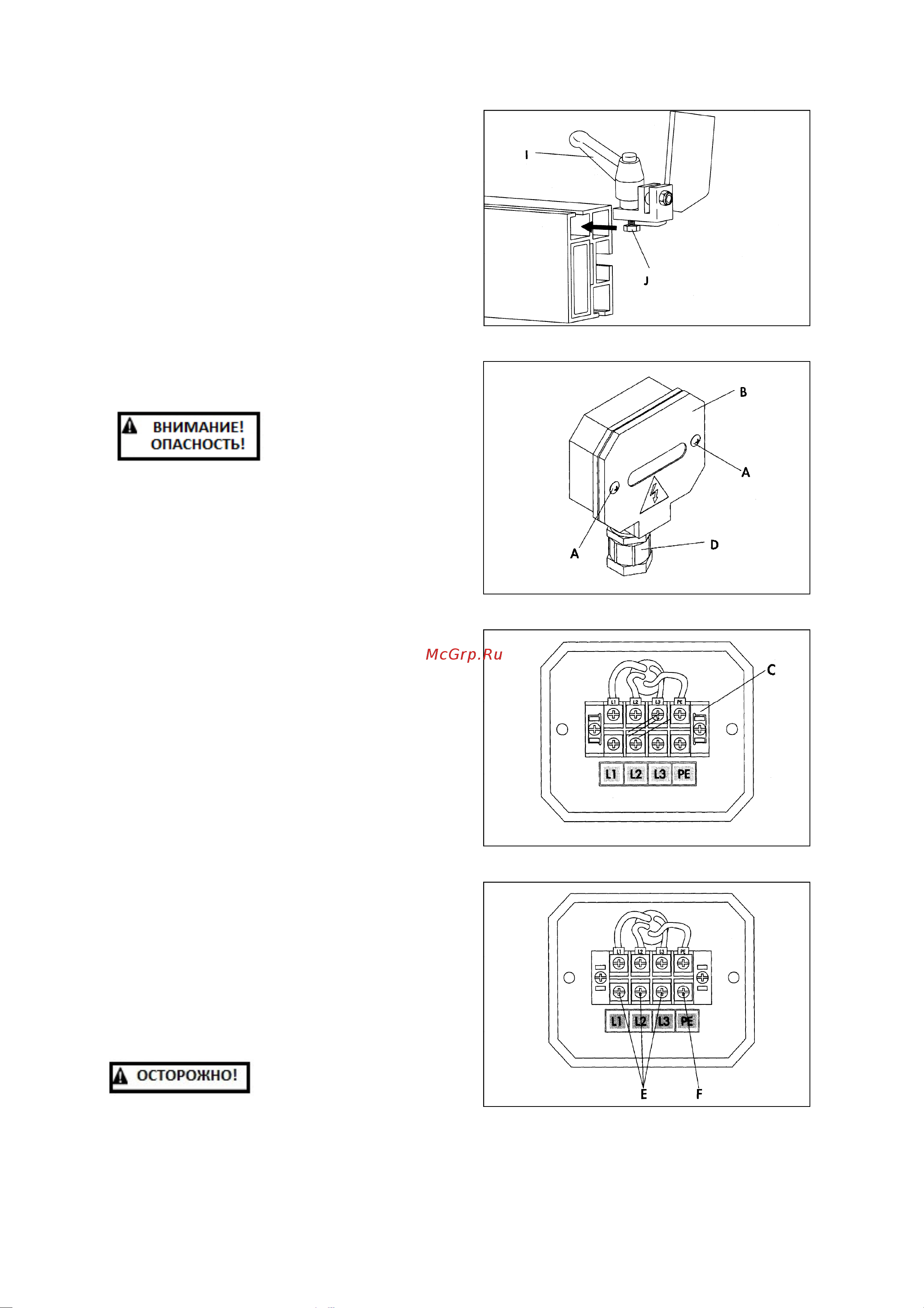

3. Ослабьте фиксатор (I, рис. 13) и вставьте
гайку (J, рис. 13) узла стопора заготовки в
канал на конце упора, как показано на
рисунке.
4. Продвиньте стопор заготовки на
требуемое место и затяните фиксатор (I,
рис. 13).
Инструкции по заземлению
Подключение к сети
должно осуществляться
квалифицированным электриком
согласно существующим правилам.
Станок следует тщательно заземлить,
чтобы во время эксплуатации защитить
оператора от удара электрическим током
и возможной смертельной травмы.
Перед подключением станка к источнику
питания убедитесь, что электрические
характеристики источника питания имеют
такие же характеристики, как и
электрическая система станка.
Для подключения питания сделайте
следующее:
1. Отвинтите два винта (A, рис. 14) и
отсоедините крышку клеммной коробки
(В, рис. 14).
2. Снимите прозрачный пластмассовый
изолятор (C, Рис. 15), который закрывает
клеммную коробку.
3. Электропровод вставьте через муфту
(D, рис. 14) клеммной коробки.
4. Соедините три провода L1, L2 и L3 с
клеммами, как показано на рисунке (E,
Рис. 16). Также соедините зеленый
заземляющий провод с клеммой (F, рис.
16).
5. Установите прозрачный пластмассовый
изолятор (C, рис. 15) и крышку (B, рис.
14).
Убедитесь, что питание
сети соответствует напряжению на
табличке двигателя.
6. Включите станок и убедитесь, что
Рисунок 13
Рисунок 14
Рисунок 15
Рисунок 16
