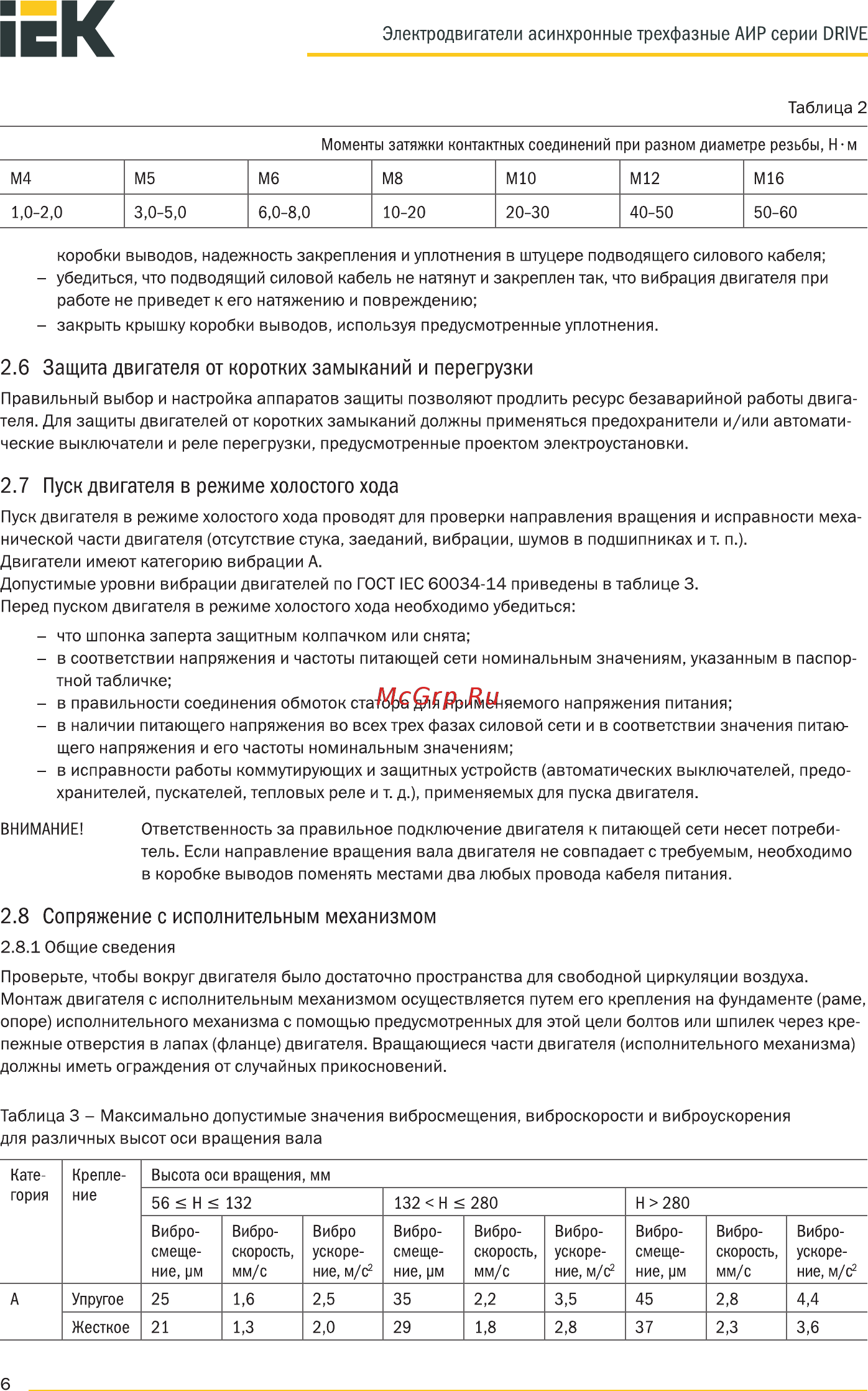

Электродвигатели асинхронные трехфазные АИР серии DRIVE Таблица 2 Моменты затяжки контактных соединений при разном диаметре резьбы Н м М4 М5 Мб М8 М10 М12 М16 1 0 2 0 3 0 5 0 6 0 8 0 10 20 20 30 40 50 50 60 коробки выводов надежность закрепления и уплотнения в штуцере подводящего силового кабеля убедиться что подводящий силовой кабель не натянут и закреплен так что вибрация двигателя при работе не приведет к его натяжению и повреждению закрыть крышку коробки выводов используя предусмотренные уплотнения 2 6 Защита двигателя от коротких замыканий и перегрузки Правильный выбор и настройка аппаратов защиты позволяют продлить ресурс безаварийной работы двига теля Для защиты двигателей от коротких замыканий должны применяться предохранители и или автомати ческие выключатели и реле перегрузки предусмотренные проектом электроустановки 2 7 Пуск двигателя в режиме холостого хода Пуск двигателя в режиме холостого хода проводят для проверки направления вращения и исправности меха нической части двигателя отсутствие стука заеданий вибрации шумов в подшипниках и т п Двигатели имеют категорию вибрации А Допустимые уровни вибрации двигателей по ГОСТ IЕС 60034 14 приведены в таблице 3 Перед пуском двигателя в режиме холостого хода необходимо убедиться что шпонка заперта защитным колпачком или снята в соответствии напряжения и частоты питающей сети номинальным значениям указанным в паспор тной табличке в правильности соединения обмоток статора для применяемого напряжения питания в наличии питающего напряжения во всех трех фазах силовой сети и в соответствии значения питаю щего напряжения и его частоты номинальным значениям в исправности работы коммутирующих и защитных устройств автоматических выключателей предо хранителей пускателей тепловых реле и т д применяемых для пуска двигателя ВНИМАНИЕ Ответственность за правильное подключение двигателя к питающей сети несет потреби тель Если направление вращения вала двигателя не совпадает с требуемым необходимо в коробке выводов поменять местами два любых провода кабеля питания 2 8 Сопряжение с исполнительным механизмом 2 8 1 Общие сведения Проверьте чтобы вокруг двигателя было достаточно пространства для свободной циркуляции воздуха Монтаж двигателя с исполнительным механизмом осуществляется путем его крепления на фундаменте раме опоре исполнительного механизма с помощью предусмотренных для этой цели болтов или шпилек через кре пежные отверстия в лапах фланце двигателя Вращающиеся части двигателя исполнительного механизма должны иметь ограждения от случайных прикосновений Таблица 3 Максимально допустимые значения вибросмещения виброскорости и виброускорения для различных высот оси вращения вала Кате гория Крепление Высота оси вращения мм 56 Н 132 Вибро смеще ние рм А 6 Вибро скорость мм с 132 Н 280 Н 280 Вибро ускоре ние м с2 Вибросмеще ние рм Вибро скорость мм с Виброускоре ние м с2 Вибросмеще ние рм Вибро Виброскорость ускоре мм с ние м с2 Упругое 25 1 6 2 5 35 2 2 3 5 45 2 8 4 4 Жесткое 21 1 3 2 0 29 1 8 2 8 37 2 3 3 6
