Циркуляционные насосы с «мокрым» ротором
13
ЦиркуляционныенасосыALPHA3,ALPHA2,ALPHA1L
2
TM07 1127 0218
TM07 1121 0218
Циркуляционныенасосыдлясистемотопления
ALPHA2висполнениисоштуцеромдля
воздухоотводчика(исполнениеA)
Насосы исполнения А (Airlectric) – это комбинация
циркуляционного насоса и воздушного сепаратора.
Последний отделяет содержащийся в воде воздух,
что обеспечивает оптимальные условия эксплуатации
любого автоматического воздухоотводчика без расхо-
дов на дополнительное оборудование.
Перекачиваемая жидкость, содержащая воздух,
направляется через сопло в камеру сепаратора.
В сопле жидкость сильно закручивается и затем попа-
дает в расширяющуюся камеру, что вызывает паде-
ние давления в верхней части камеры. Понижение
давления в сочетании с низкой скоростью жидкости
приводит к отделению воздуха. Благодаря низкой
плотности воздух удаляется с помощью автоматиче-
ского воздухоотводчика.
Насосы типа А могут быть установлены только в тру-
бопроводах, в которых жидкость движется снизу вверх.
Насосы типа А имеют внутреннюю резьбу Rp 3/8” для
автоматического воздухоотводчика.
Воздухоотводчик не входит в комплект поставки насосов.
TM05 2521 01
12

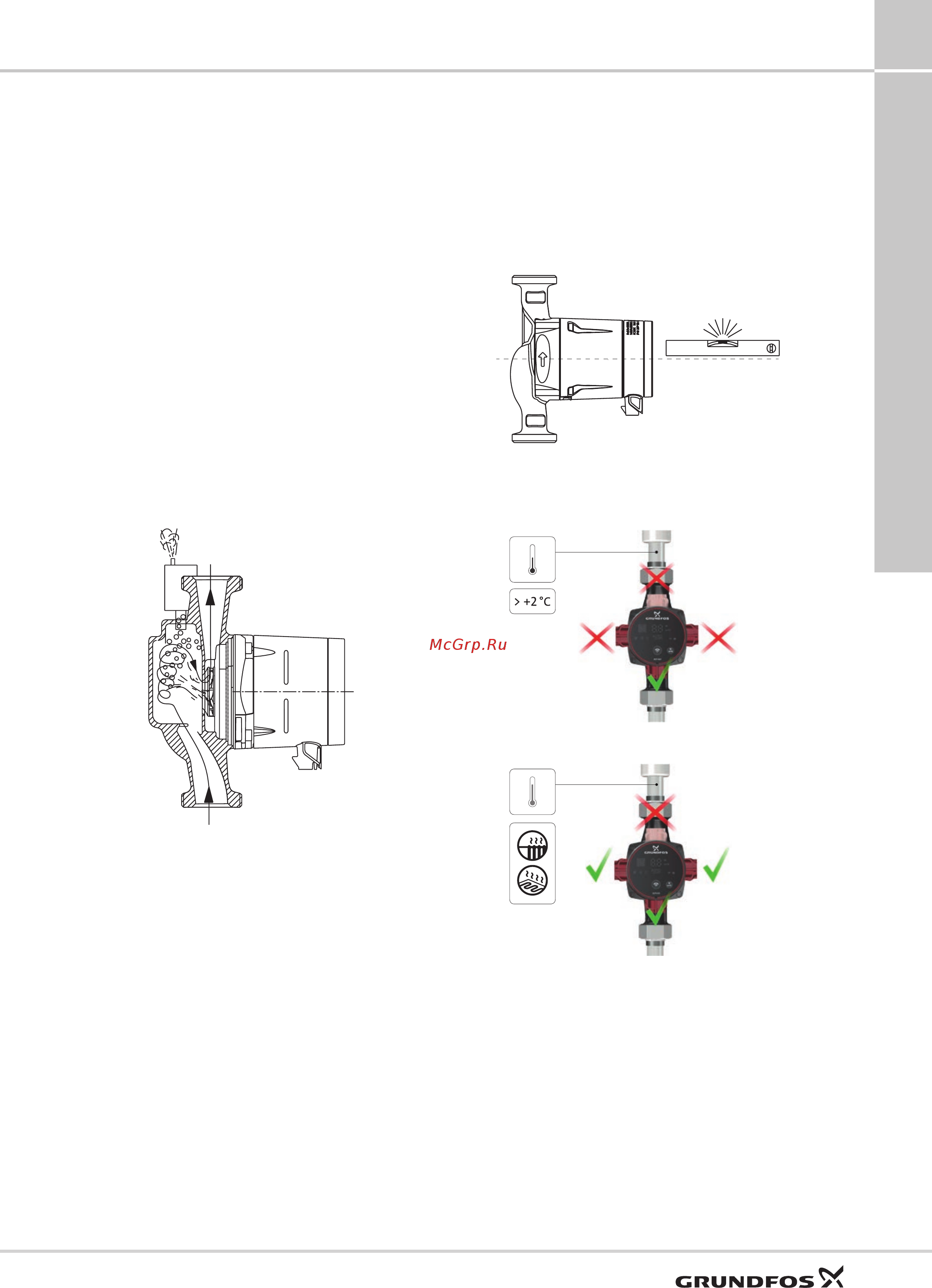

Рис.15Насос с воздухоотделителем
Монтаживводвэксплуатацию
Циркуляционные насосы ALPHA3, ALPHA2 и ALPHA1 L
должны быть надежно закреплены на месте эксплуа-
тации для обеспечения их использования без опас-
ности опрокидывания, падения или неожиданного
перемещения.
Насос всегда должен устанавливаться так, чтобы
вал электродвигателя находился в горизонтальном
положении (см. рис. 16).
TM03 8501 1707
TM00 0361 5196
Рис.16 Насос с электродвигателем с валом,
расположенным горизонтально
Возможны следующие положения клеммной коробки:
ALPHA3, ALPHA2,
ALPHA1 L
Стандартное
положение
TM05 2520 0112
Рис.17 Возможное положение блока управления
для системы отопления
Рис.18 Возможное положение блока управления для
системы охлаждения и кондиционирования воздуха
Стандартное
положение
TM05 2700 0112
ALPHA3, ALPHA2
