Циркуляционные насосы с «мокрым» ротором
67
ЦиркуляционныенасосыUP,UPS,UPSDсерии100
3
Сеть
1х230 В, 50 Гц
Клеммная коробка
UPS 1~
Клеммная колодка
# 60.50.03
Сеть
1х230 В, 50 Гц
Клеммная коробка
UPS 1~
Клеммная коробка
# 60.50.03
Реле времени
TS 3
Тепловое реле
ET2
Сеть
1х230 В, 50 Гц
Клеммная коробка
UPS 1~
Клеммная колодка
# 60.50.03
Дифференциальное
тепловое реле DTS 2
защиты электродвигателя
Корич. Синий
ДАТЧИК
ДАТЧИК 2 ДАТЧИК 1

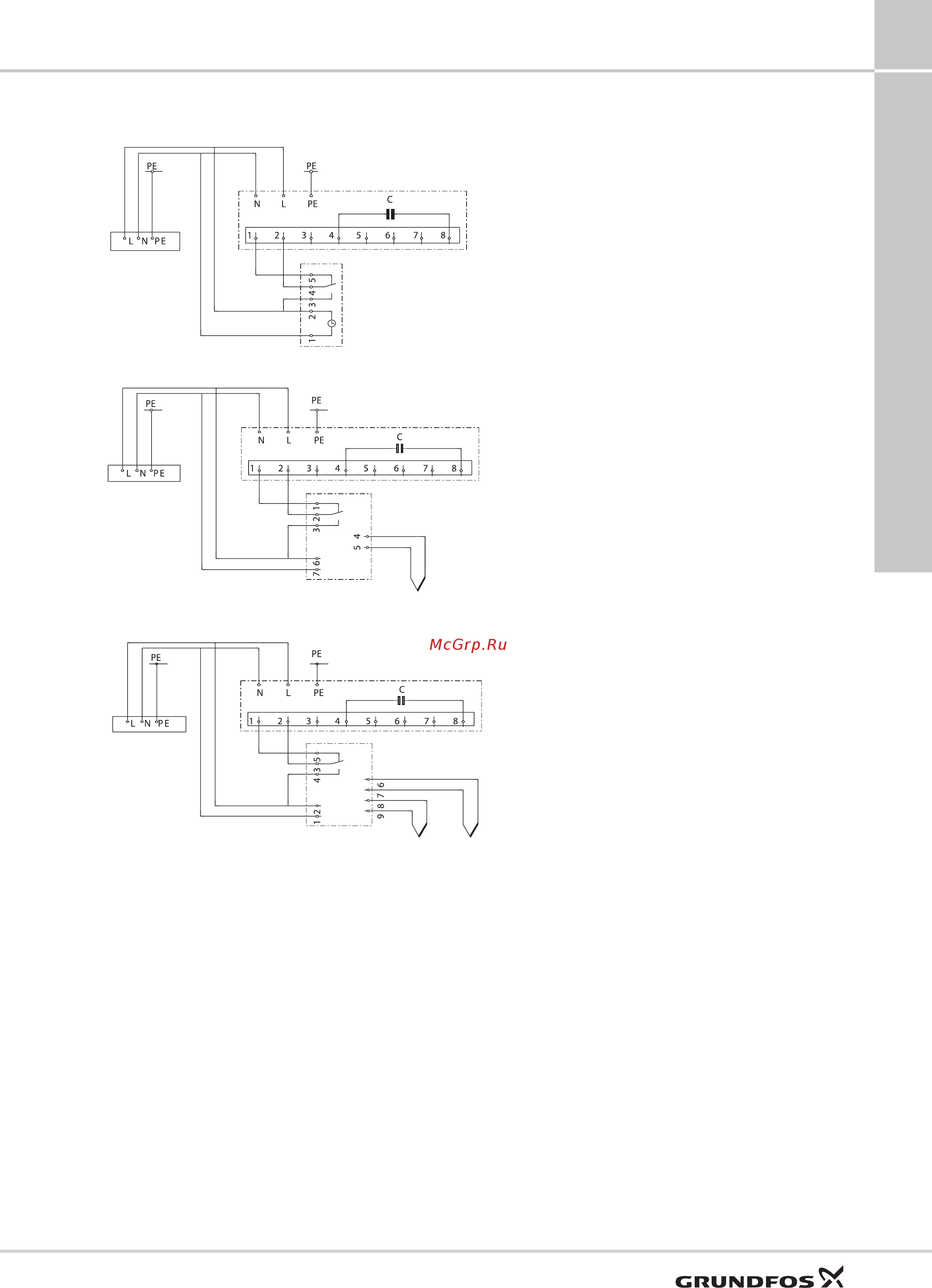

Пример, иллюстрирующий схему переключения
скоростей в функции времени (между 3-й скоростью
и скоростью, выбранной с помощью переключателя).
UPS 1 ~ (кроме UPS 25-80, UPS 32-55, UPS 32-80,
UPS 40-50 F, UPS 40-80 F) с клеммной
колодкой N 60.50.03 и реле времени TS 3.
Пример, иллюстрирующий схему переключения
скорости в функции температуры (между 3-й
скоростью и скоростью, выбранной с помощью
переключателя насоса).
UPS 1 ~ (кроме UPS 25-80, UPS 32-55, UPS
32-80, UPS 40-50 F, UPS 40-80 F) с клеммной
колодкой N 60.50.03 и теплового реле ЕТ2.
Пример, иллюстрирующий схему переключения
скорости в функции перепада температуры
(между 3 й скоростью и скоростью, выбранной
с помощью переключателя).
UPS 1 ~ (кроме UPS 25-80, UPS 32-55, UPS
32-80, UPS 40-50 F, UPS 40-80 F) с клеммной
колодкой N 60.50.03 и теплового реле
разницы температур DTS2.
Схемавнешнегоавтоматическогопереключенияскоростей(2-ступенчатая)
спринадлежностямидлясистемыуправления
