Циркуляционные насосы с «мокрым» ротором
39
ЦиркуляционныенасосыUP,UPS,UPSDсерии100
3
Монтаж
Циркуляционные насосы UPS, UPSD серии 100 должны
быть надежно закреплены на месте эксплуатации для
обеспечения их использования без опасности опроки-
дывания, падения или неожиданного перемещения.
Насос всегда должен устанавливаться так, чтобы
вал электродвигателя находился в горизонтальном
положении.

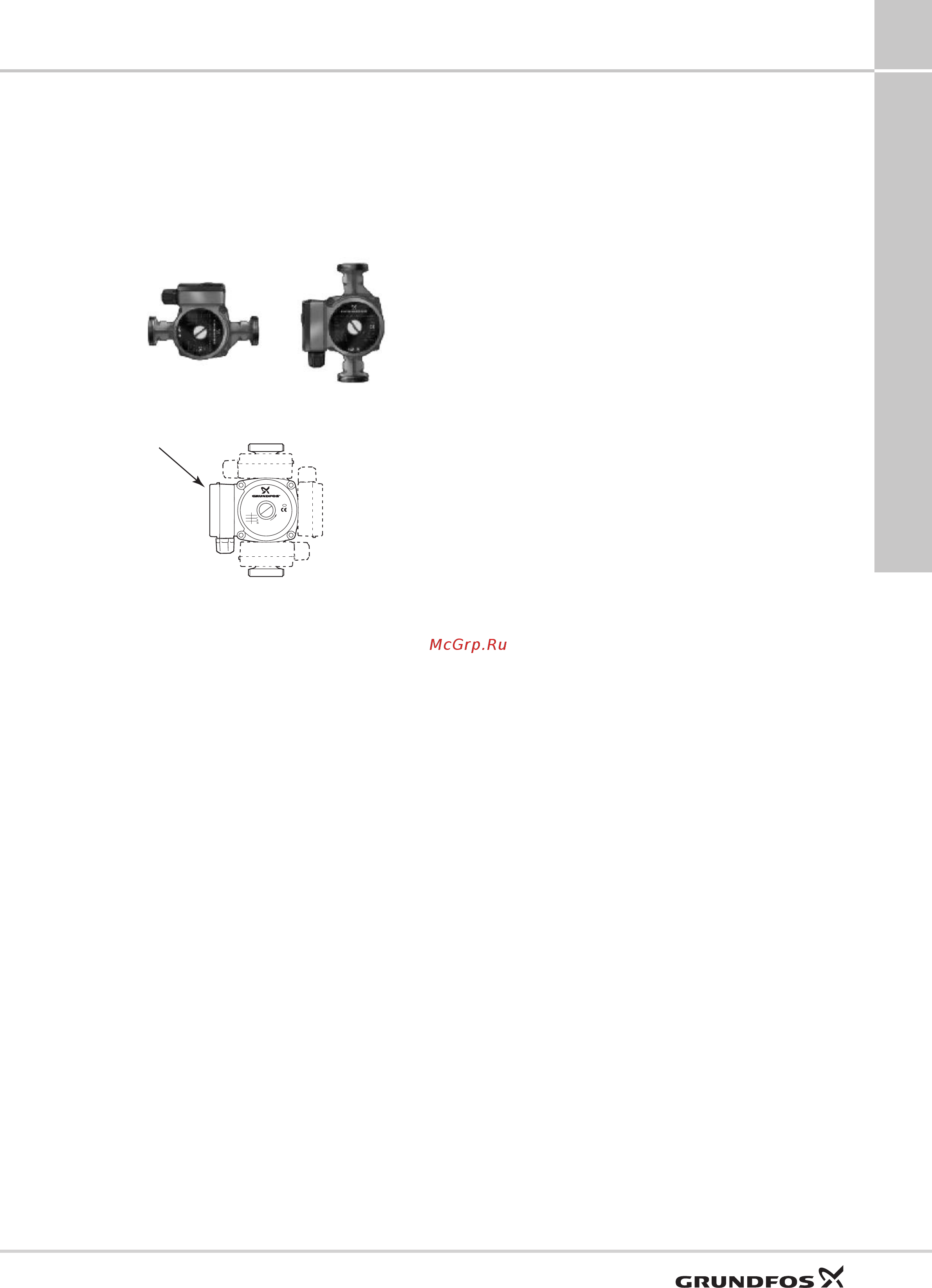

Возможно следующее положение клеммной коробки:
UPS
Стандартное
положение
TM00 7803 2702
Рис.35 Возможное положение блока управления
для системы отопления
Условияснятиярабочиххарактеристик
Приведенные ниже указания действительны для
рабочих характеристик, графики которых представле-
ны ниже в разделе «Технические данные/диаграммы
характеристик»:
1. Полужирной линией выделены те участки характе-
ристик, которые соответствуют рекомендуемому для
применения диапазону рабочей характеристики.
2. При снятии характеристик в качестве перекачивае-
мой жидкости использовалась дегазированная вода.
3. Измерения для моделей UP(S, SD) серии 100 выпол-
нялись при температуре воды +20 °С – для насосов,
рассчитанных на напряжение 1 х 230/240 В.
4. Все характеристики показывают приблизительные
значения и негарантируютфактическоеналичие
у насосов этих же самых рабочих характери-
стик. Если требуется обеспечить указанное мини-
мальное значение рабочей характеристики, необхо-
димо проведение индивидуальных измерений.
5. Характеристики моделей UP(S, SD) серии 100 дей-
ствительны для кинематической вязкости, равной
1 мм
2
/с (1 сСт).
6. Преобразование гидростатического напора H [м] в дав-
ление p [кПа] было выполнено для воды с плотностью
ρ = 1000 кг/м
3
. Для перекачиваемых жидкостей с
другими показателями плотности, например для
горячей воды, давление нагнетания берется про-
порционально плотности.
